范围限制

功能介绍

模块位置：图像处理-范围限制

根据指定范围区间对3D数据中x、y、z进行判别，滤除设置范围外的数据；

使用场景

可在固定拍摄场景利3D数据空间分布差异去除不感兴趣的数据（如明显的飞点）；

示例说明

示例为对数据的Z方向进行-1.3~3.4的范围检查，去除明显的异常数据；

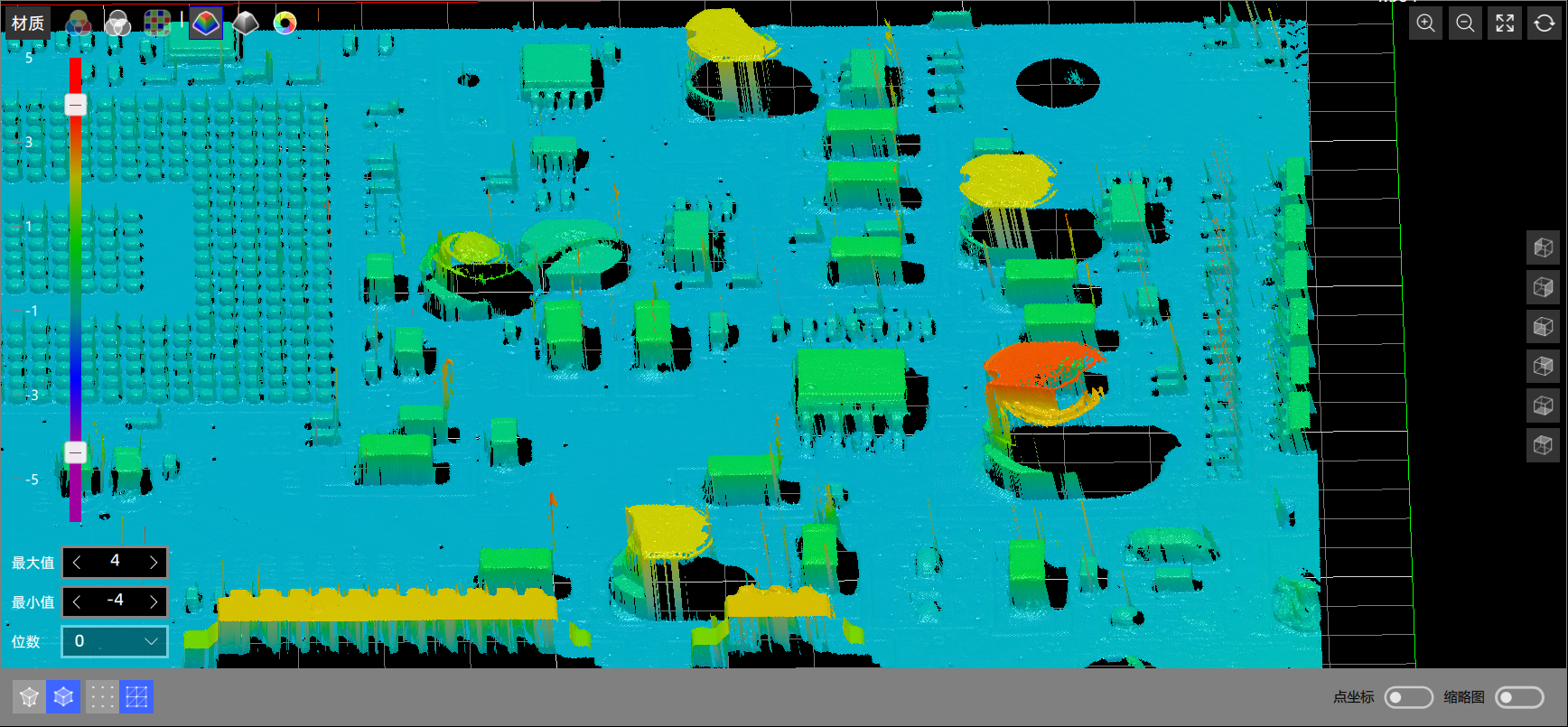

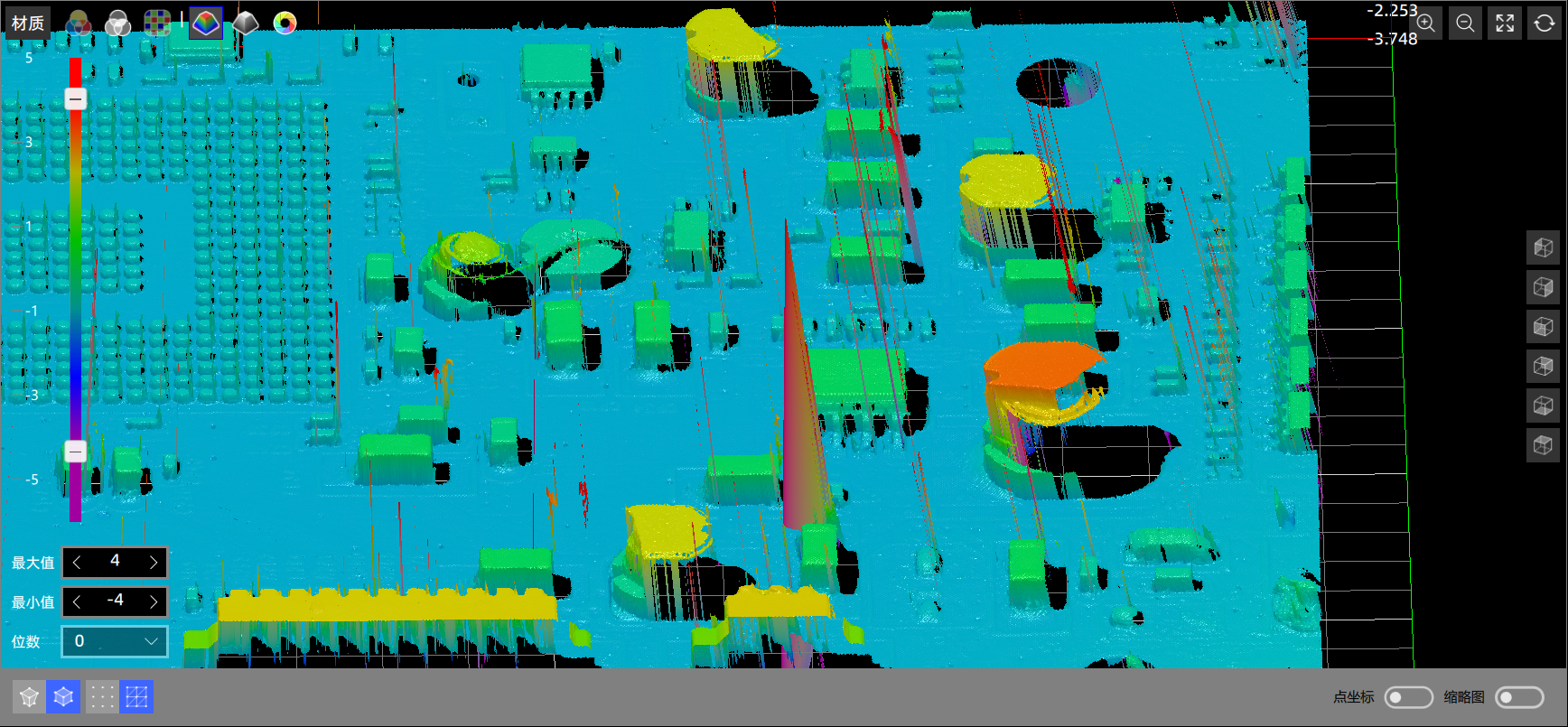

处理前	处理后

输入

输入	类型	说明
图像源	图像	输入图像
区域2D	/	通过绘制或继承得到一个输入区域：区域类型、区域列表、启用坐标系、坐标系。

参数说明

X范围使能

是否根据x范围进行点云滤除；开启后显示X范围；

X范围

范围[-9999,9999]，左值为X最小值，右值为X最大值；

Y范围使能

是否根据y范围进行点云滤除；开启后显示Y范围；

Y范围

范围[-9999,9999]，左值为Y最小值，右值为Y最大值；

Z范围使能

是否根据z范围进行点云滤除（默认开启）；开启后显示Z范围；

Z范围

范围[-9999,9999]，左值为Z最小值，右值为Z最大值；

输出

输出	类型	默认启用	额外启用条件	说明
输出图像	图像	是	/	/
