标注工具

简介

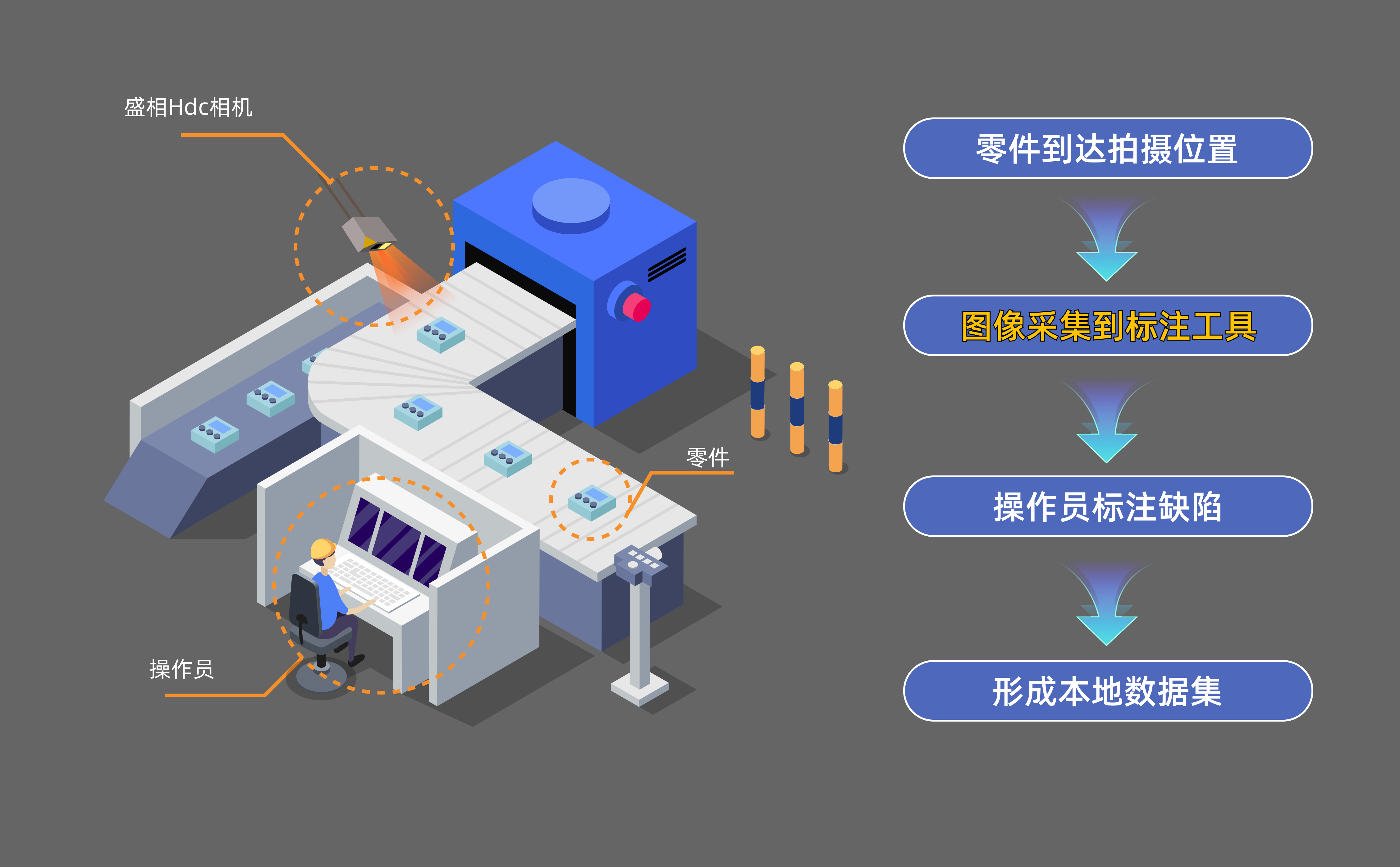

使用人工智能解决现实场景中的问题，数据标注是不可或缺的一环，准确的标注数据都是训练高性能AI模型的基础。MegaPrecVision加一个盛相Hdc相机可以轻松搭建标注工具，可以快速实现轻量级的在线采图和缺陷标注。

演示的标记目标是一批金属零件，表面有脏污、划痕、磕碰等缺陷，通过本案例工具可以实现图像采集和保存、缺陷标注和文件保存，最终用于后续的AI训练。

全程讲解视频

标注工具

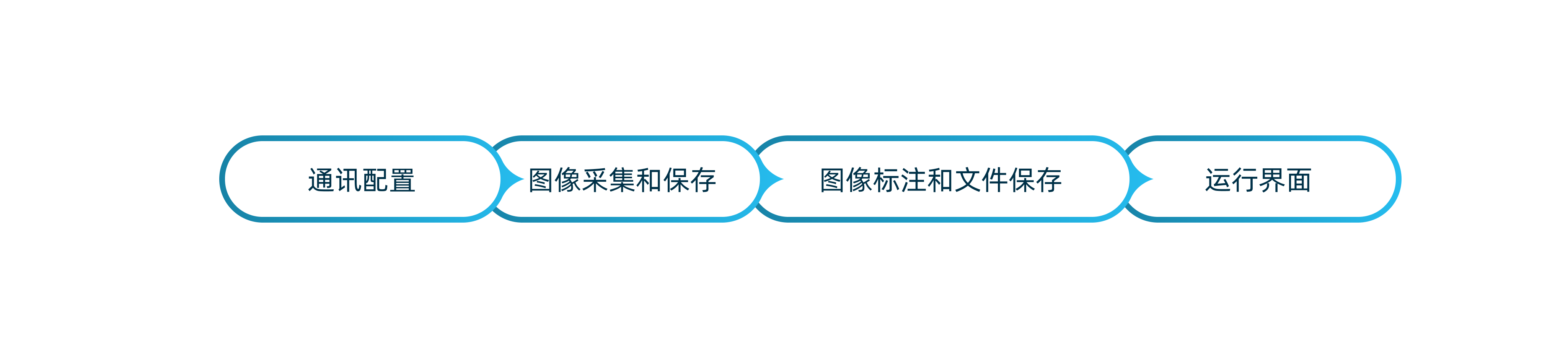

上手搭建流程

1.通过 TCP 通讯 接收上位机发送的工件 SN 号，触发拍摄
2.图像采集和将图像保存在本地
3.加入区域模块用于图像显式标注，通过lua脚本实现标注信息文件保存
4.将流程关联到运行界面

详细流程

序号	模块名称	主要作用
1	起始	流程入口
2	接收数据	解析 TCP 数据成变量（含 SN）
3	混合相机	按当前配置触发拍照，输出图像
4	矩形区域	可视化标注区域
5	时间获取	获取当前日期时间字符串
7	字符串运算(Beta)	对 SN / 日期进行第一次字符串处理
8	格式化字符串	将时间字符串进一步格式化，生成文件名前缀
9	数据保存	使用前缀保存 PNG 图像
10	条件分支	根据条件执行不同缺陷脚本
11	1-划伤保存	调用 Lua 脚本获取并保存“划伤”标注（JSON）
12	2-磕碰保存	调用 Lua 脚本获取并保存“磕碰”标注（JSON）
13	汇合	将分支重新汇合，回到主流程
14	结束	流程结束

Lua示例脚本

-- 来自脚本模块传入的全局变量：
-- x1, y1, x2, y2     : 实数（矩形框两个角）
-- label              : 文本（字符串），例如 "impact_crack" / "internal_crack"
-- time, sn           : 文本（字符串，用于文件名）
-- imageHeight        : 整数（图像高度）
-- imageWidth         : 整数（图像宽度）
--
-- C++ 中已经注册了 json 模块：
-- json.encode / json.decode / json.save / json.load / json.null

------------------------------------------------------------
-- 1. 工具函数：把 sn / time 里的非法字符替换掉，避免 Win 下文件名报错
------------------------------------------------------------
local function sanitize_for_filename(s)
    s = tostring(s or "")
    -- 只保留字母数字、下划线、短横线，其余全部换成下划线
    return (s:gsub("[^%w%-_]", "_"))
end

------------------------------------------------------------
-- 2. 生成文件完整路径：label json + image 路径
------------------------------------------------------------
local sn_str   = sanitize_for_filename(sn)
local time_str = sanitize_for_filename(time)

-- 标注 json 保存目录（需要修改）
local label_dir = "C:\\Users\\****\\Desktop\\label\\"
-- 如需自动创建目录，可放开下行（需要系统支持 mkdir）
-- os.execute('mkdir "' .. label_dir .. '" 2>nul')

-- 图像目录（需要修改）
local img_dir = "C:\\Users\\****\\Desktop\\image\\"

-- 基础文件名：sn_time
local base_name = string.format("%s_%s", sn_str, time_str)

-- json 文件名和完整路径
local json_filename = base_name .. ".json"
local json_filepath = label_dir .. json_filename

-- imagePath 按 img_dir/sn_time.png 的形式
local image_filename = base_name .. ".png"
local imagePath = img_dir .. image_filename

------------------------------------------------------------
-- 3. 构造当前标注的 shape 结构
--    目标格式：
--    {
--      "label": "impact_crack",
--      "points": [ [x1,y1], [x2,y2] ],
--      "group_id": null,
--      "description": "",
--      "shape_type": "rectangle",
--      "flags": {},
--      "mask": null
--    }
------------------------------------------------------------
local x1_num = tonumber(x1) or 0.0
local y1_num = tonumber(y1) or 0.0
local x2_num = tonumber(x2) or 0.0
local y2_num = tonumber(y2) or 0.0
local label_str = tostring(label or "")

local current_shape = {
    label       = label_str,
    points      = {
        { x1_num, y1_num },
        { x2_num, y2_num },
    },
    group_id    = json.null,   -- 严格输出为 null
    description = "",
    shape_type  = "rectangle",
    flags       = {},
    mask        = json.null,   -- 严格输出为 null
}

------------------------------------------------------------
-- 4. 从已存在的 json 文件中加载数据（若不存在则创建新的结构）
------------------------------------------------------------
local data, load_err = json.load(json_filepath)
local shapes = nil

if not data then
    -- 文件不存在或解析失败：从零开始构建一个结构
    data = {}
    shapes = {}
    data.shapes = shapes
else
    -- 文件存在：保证有 shapes 数组
    data.shapes = data.shapes or {}
    shapes = data.shapes
end

-- imageHeight / imageWidth 从 C++ 传入（整数）
local h = tonumber(imageHeight) or 0
local w = tonumber(imageWidth) or 0

-- 每次都更新图像信息，保持与当前 SN/time 对应
data.imagePath   = imagePath
data.imageHeight = h
data.imageWidth  = w

------------------------------------------------------------
-- 5. 检查当前 shape 是否已经存在，避免重复写入
------------------------------------------------------------
local function same_point(p1, p2)
    return p1[1] == p2[1] and p1[2] == p2[2]
end

local function same_shape(a, b)
    if not a or not b then
        return false
    end
    if a.label ~= b.label then
        return false
    end
    if a.shape_type ~= b.shape_type then
        return false
    end
    if not a.points or not b.points then
        return false
    end
    if #a.points ~= 2 or #b.points ~= 2 then
        return false
    end
    -- 只比较 label + shape_type + 两个角点，group_id/mask 不参与去重
    return same_point(a.points[1], b.points[1])
       and same_point(a.points[2], b.points[2])
end

local already_has_shape = false
for _, s in ipairs(shapes) do
    if same_shape(s, current_shape) then
        already_has_shape = true
        break
    end
end

------------------------------------------------------------
-- 6. 若不存在相同 shape，则追加到 shapes 中
------------------------------------------------------------
if not already_has_shape then
    table.insert(shapes, current_shape)
end

------------------------------------------------------------
-- 7. 保存回 json 文件
--    json.save(value, path) -> true 或 false, err
------------------------------------------------------------
local ok, save_err = json.save(data, json_filepath)
if not ok then
    -- 调试用输出，生产环境需要可以关掉
    print("save label json failed:", save_err)
end

-- 无输出，脚本结束

• 脚本逻辑：

  1. 尝试读取已有 base_name.json；如不存在或解析失败，则创建新的 data = { shapes = {} }。

  2. 始终更新：

     • data.imagePath = imagePath
     • data.imageHeight = imageHeight
     • data.imageWidth = imageWidth

  3. 在追加前，检查 shapes 中是否存在完全相同的 shape（比较 label、shape_type 以及两点坐标）；如果已存在则不重复写入。

  4. 若不存在，则 table.insert(shapes, current_shape) 追加一个新标注。

  5. 使用 dkjson.encode(data, { indent = true }) 生成带缩进的 JSON 文本，并覆盖写回 base_name.json。

• 以此实现：

  • 同一工件/时间下的多个缺陷框可以追加到同一个 JSON 文件中；
  • 多次对同一位置重复点击不会新增重复的 shape 记录。

---

操作流程（运行界面）

下面展示操作员在生产过程中的实际使用步骤，并配套流程图帮助理解整体动作流。

操作流程图

操作步骤说明

运行界面

1. 等待上位机发送触发信号 产线控制系统发送：

   START,SN12345!

   系统自动解析 SN12345 并进入拍照流程。

2. 系统自动拍照并展示图像

   左侧显示原图，右侧显示克隆图；矩形区域作为可拖拽标注框。

3. 操作员检查工件是否存在缺陷

   • 若无缺陷 → 停止操作，等待下一件工件。
   • 若发现缺陷 → 进入下一步。

4. 调整矩形区域

   拖拽矩形框，使其完整覆盖缺陷区域。

5. 点击对应缺陷类型按钮

   • 划伤 → 点击「划伤保存」
   • 磕碰 → 点击「磕碰保存」

6. 系统自动记录 JSON 标注 脚本会根据当前：

   • SN 号；
   • 时间（参与生成 base_name）；
   • label（缺陷类型字符串，例如 "impact_crack"）；
   • 矩形框坐标（x1,y1,x2,y2）；
   • 图像尺寸（imageHeight、imageWidth）；

   将内容写入：

   本地磁盘:\**\****\******\****\SN_时间.json

   若文件已存在则在 shapes 数组中追加一个新的 shape，不会写入重复条目。

7. 继续下一件工件 操作员等待新的 START 指令并重复以上流程即可。

同一次拍摄的多次标注

• 上位机 没有再次发送 START 指令前，同一张图像一直有效，操作员可以在这张图上反复标注。

• 典型用法：

  1. 在第一个缺陷位置调整矩形区域 → 点击相应缺陷按钮（如「划伤保存」），在 shapes 中写入第一条 shape；
  2. 将矩形区域拖到第二个缺陷位置 → 再次点击对应缺陷按钮，脚本会在同一个 SN_时间.json 文件的 shapes 数组末尾追加第二个 shape；
  3. 如此循环，可对同一张图上的多个缺陷进行多次标注，无需重新拍照。

• 标注脚本始终以 同一个 SN + time 生成的 base_name 作为文件名键，只要 SN 和时间不变，该工件的所有缺陷都会累积到同一个 JSON 标注文件中。
