模板匹配
功能介绍
模板匹配是通过对原图像和模板图像进行匹配，找到原图像中与模板图像最相似的位置。
模块位置：定位-模板匹配

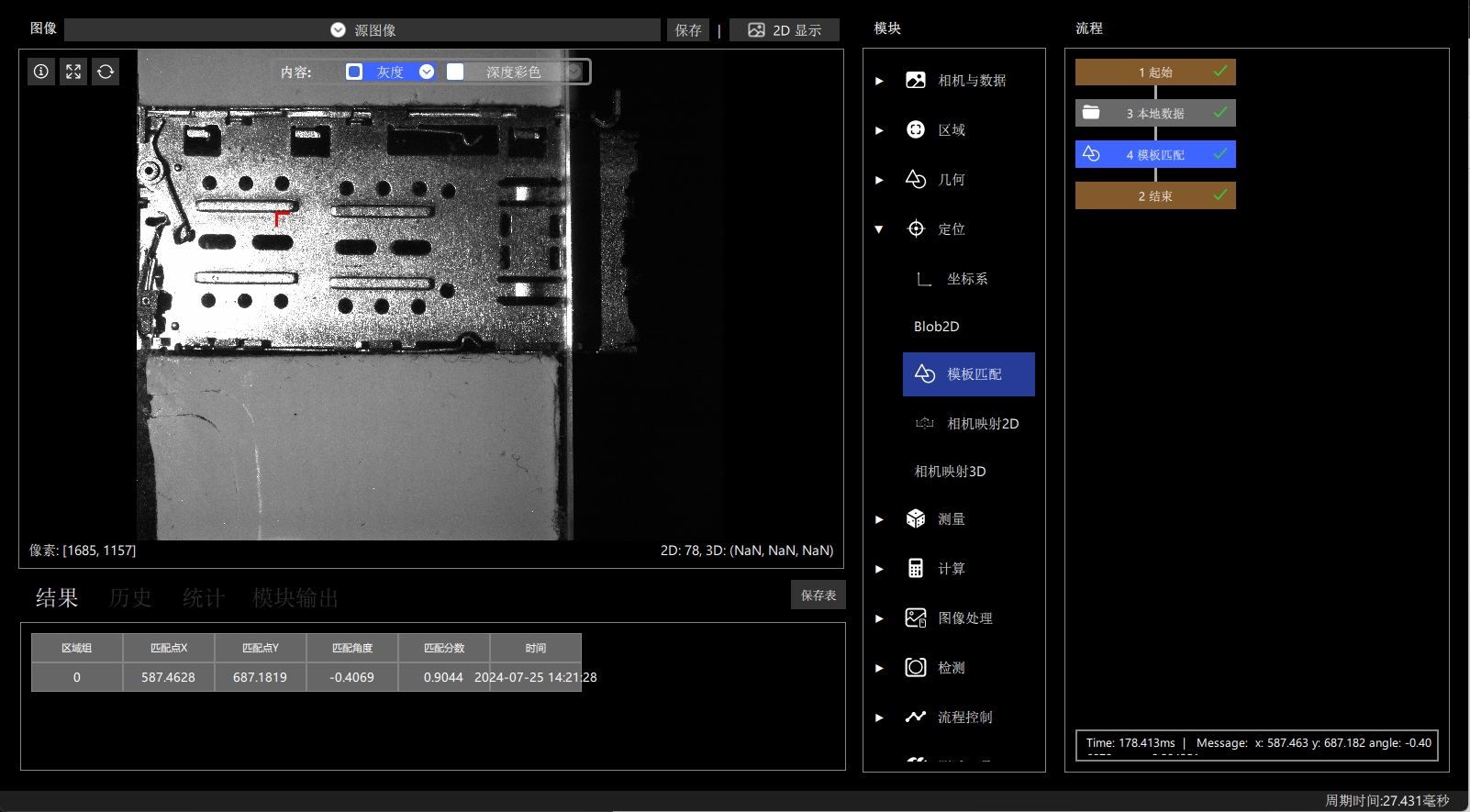

使用说明
参数说明
- 图像源：输入图像
- 模板文件路径：模板图路径
- 启用输入区域：是否启用输入区域
- 输入区域：启用后，匹配只会在当前输入区域中进行
- 启用模板区域：是否启用模板区域
- 模板区域：启用后，模板为对模板文件路径图像裁切后
高级设置
- 角度范围：范围[0，180], 表示待匹配目标相对于已创建模板的角度变化范围，若要搜索有旋转变化的目标则需要对应设置，默认值2代表搜索范围-2°~2°
- 分数阈值：范围[0，1],模板与搜索图像中目标的相似程度，即相似度阈值，搜索到的目标在相似度达到该阈值时才会被搜索到，最大是1，表示完全契合，默认为0.5
- 模板金字塔层数：范围[1，5],模板建立图像金字塔的最高层数，层数越高，搜索速度越快，漏匹配概率越大。不建议设在3层以下
- 目标金字塔层数：范围[1，5],目标建立图像金字塔的最高层数，层数越高，搜索速度越快，漏匹配概率越大。不建议设在3层以下
- 重叠率：范围[0，1],当搜索多个目标时，两个被检测目标彼此重合时，两者匹配框所被允许的最大重叠比例，该值越大则允许两目标重叠的程度就越大，默认为0.1
案例流程

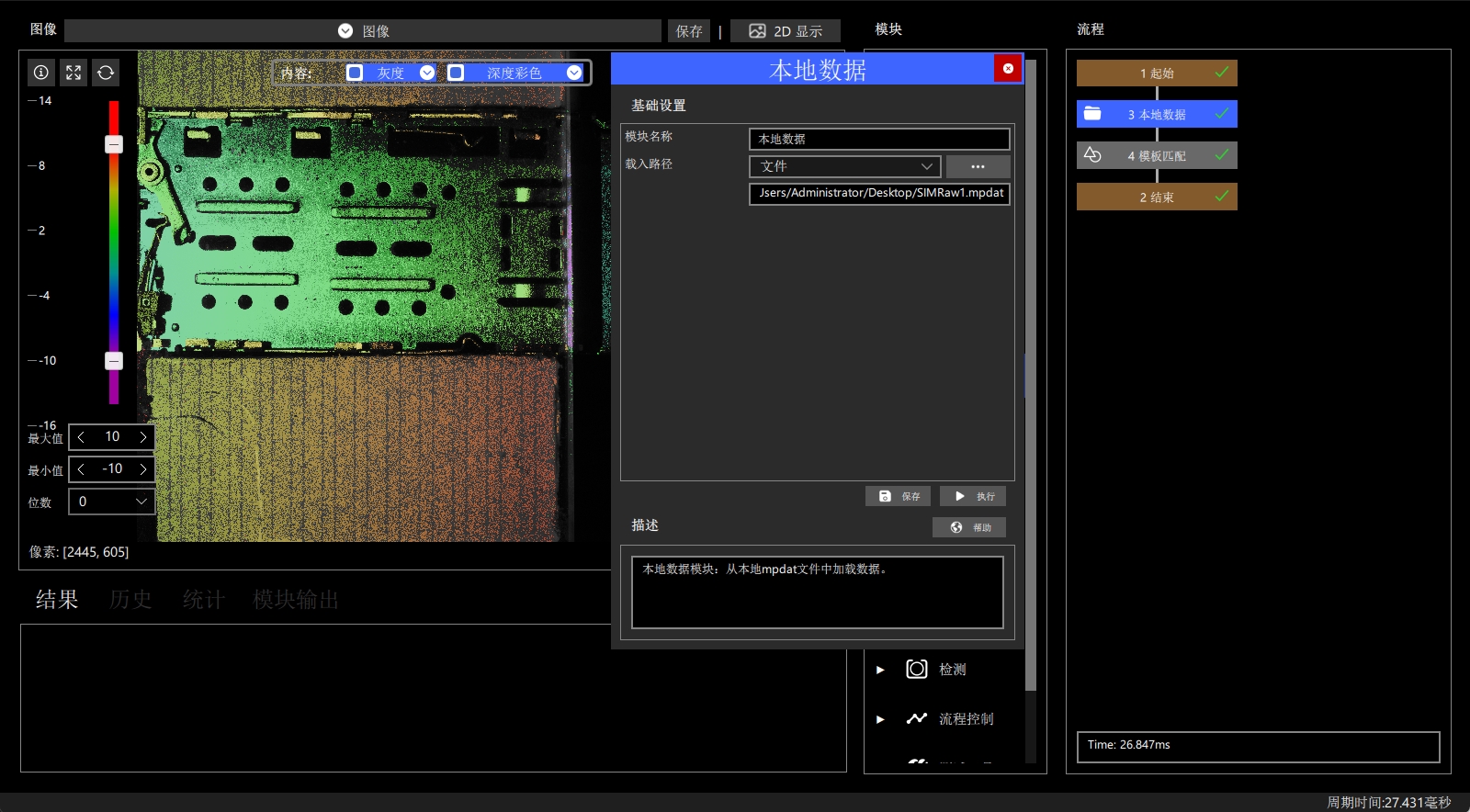

- 获取源数据，可以选择相机或者加载本地数据

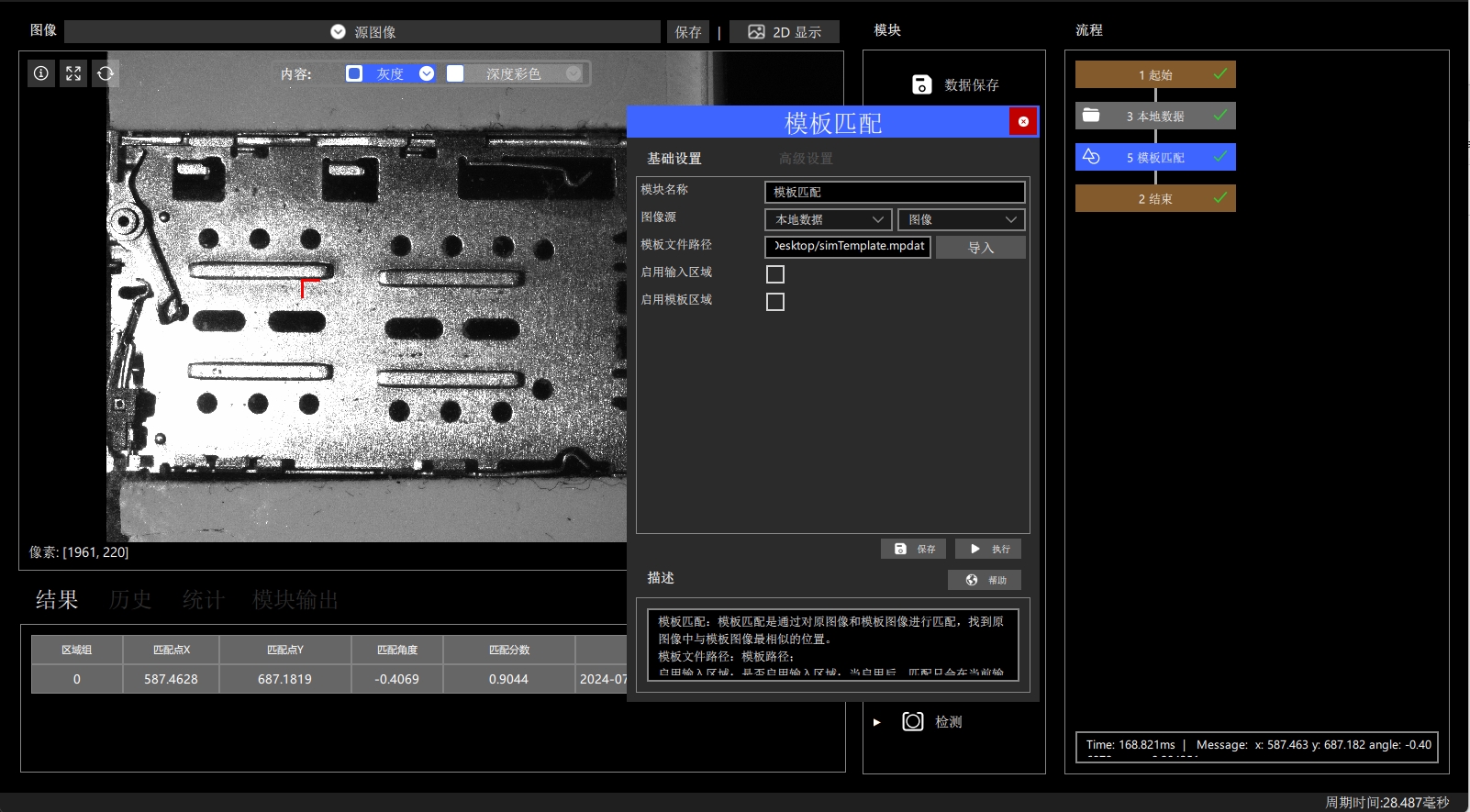

- 配置好模板路径后进行模板匹配
信息
上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
