模板匹配
功能介绍
模块位置：定位-模板匹配

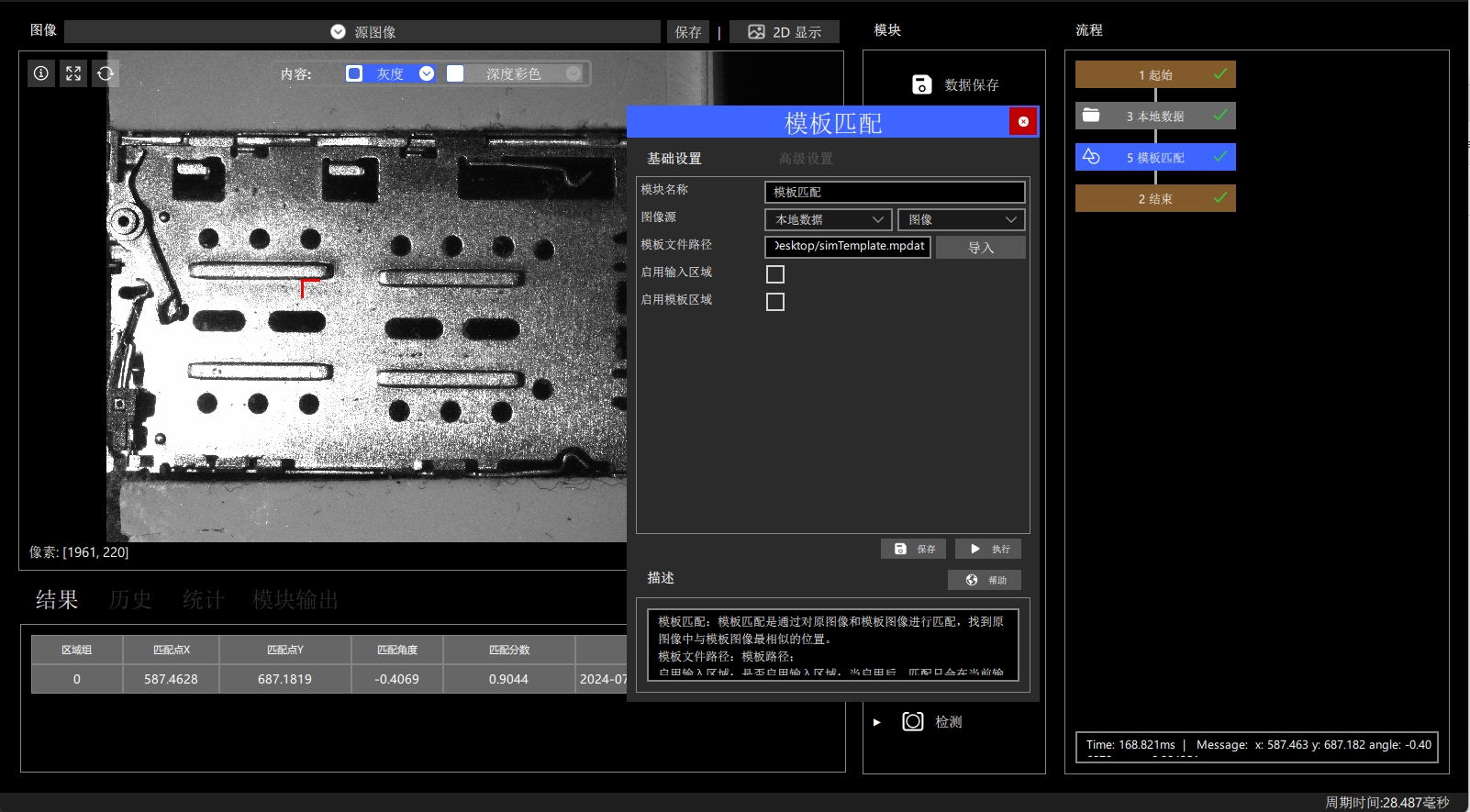

模板匹配是通过对原图像和模板图像进行匹配，找到原图像中与模板图像最相似的位置。
使用场景
常用于在2D图像中定位物体。
输入
| 输入 | 类型 | 说明 |
|---|---|---|
| 图像源 | 图像 | 输入方式是选择输出图像的模块。 |
| 2D区域 | 区域 | 启用后，匹配只会在当前输入区域中进行。通过绘制或继承得到一个区域.输入区域 查看详细说明：区域类型、区域列表、启用坐标系、坐标系。 |
| 模板文件路径 | 路径 | / |
参数说明
1.角度范围
范围[0，180], 表示待匹配目标相对于已创建模板的角度变化范围，若要搜索有旋转变化的目标则需要对应设置，默认值2代表搜索范围-2°~2°。
2.分数阈值
范围[0，1],模板与搜索图像中目标的相似程度，即相似度阈值，搜索到的目标在相似度达到该阈值时才会被搜索到，最大是1，表示完全契合，默认为0.5。
3.重叠率
范围[0，1],当搜索多个目标时，两个被检测目标彼此重合时，两者匹配框所被允许的最大重叠比例，该值越大则允许两目标重叠的程度就越大，默认为0.1。
4.模板金字塔层数
范围[1，5],模板建立图像金字塔的最高层数，层数越高，搜索速度越快，漏匹配概率越大。不建议设在3层以下。
5.目标金字塔层数
范围[1，5],目标建立图像金字塔的最高层数，层数越高，搜索速度越快，漏匹配概率越大。不建议设在3层以下。

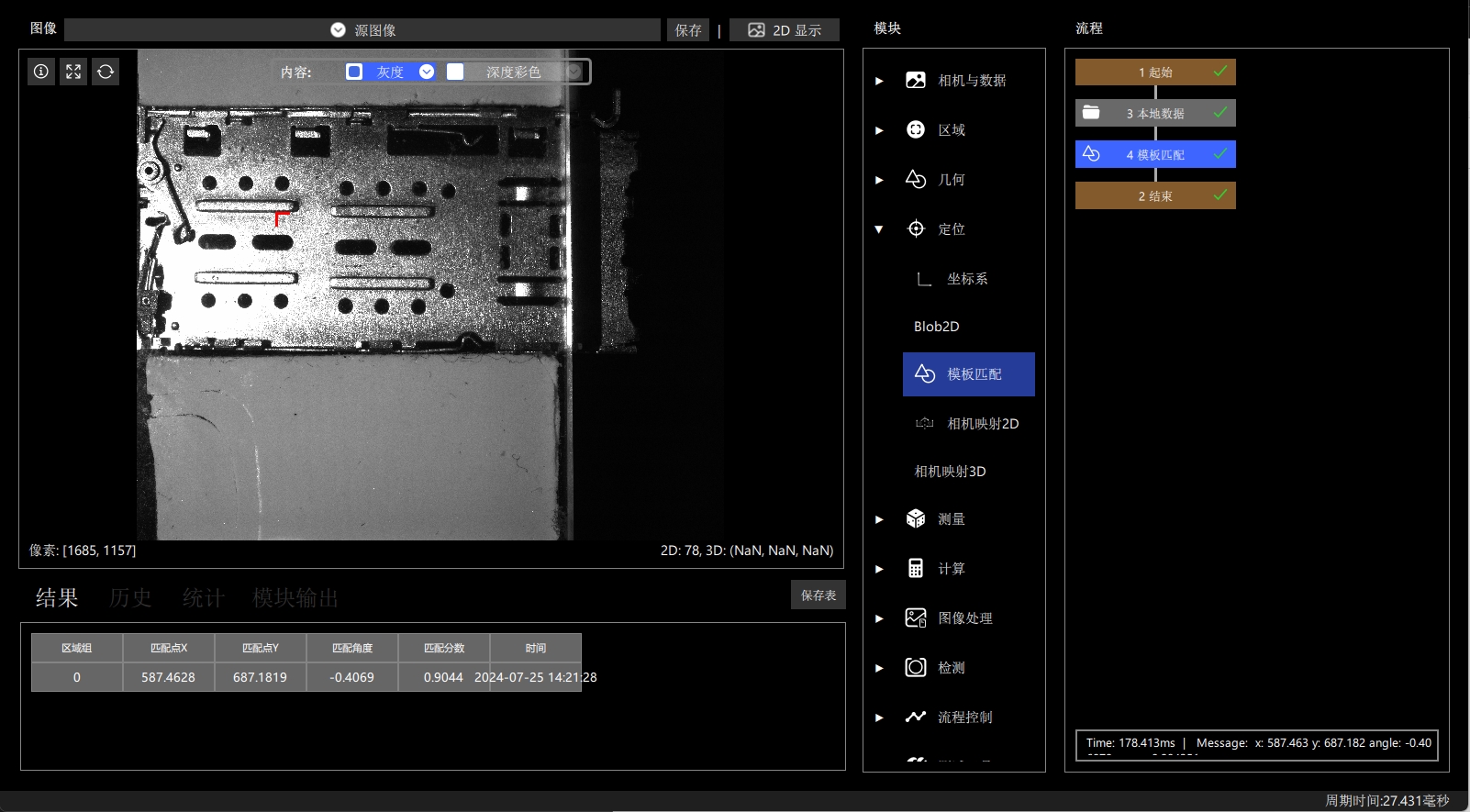

输出
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|---|---|---|---|
| 区域列表 | 区域集 | 否 | 在输出设置中勾选 | / |
| 区域中心列表 | 2D点集 | 否 | 在输出设置中勾选 | / |
| 坐标系 | 坐标系 | 是 | / | / |
| 匹配点X | 实数列表 | 是 | / | / |
| 匹配点Y | 实数列表 | 是 | / | / |
| 匹配角度 | 实数列表 | 是 | / | / |
| 匹配分数 | 实数列表 | 是 | / | / |
