多平面交点
功能介绍
模块位置：几何-多平面交点
可以方便迅速的计算出多个平面两两相交与公共面的交点。
此模块的计算逻辑举例：按顺序输入5个平面，第一个平面为公共面，其他两两相邻的分别为平面α和平面β，然后与公共面相交，按输入平面的顺序分别输出四个交点。
 |  |  |  |
|---|---|---|---|

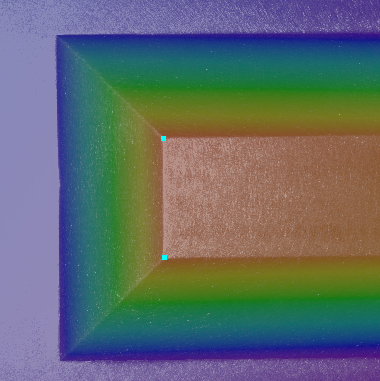

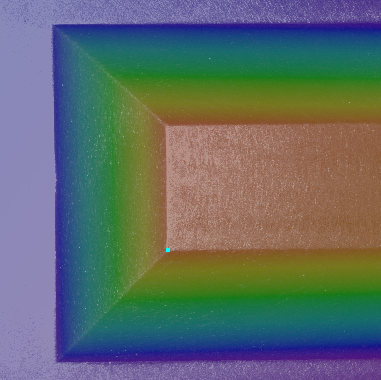

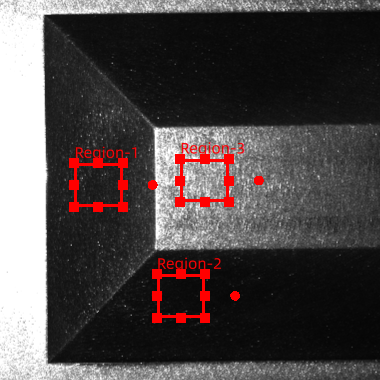

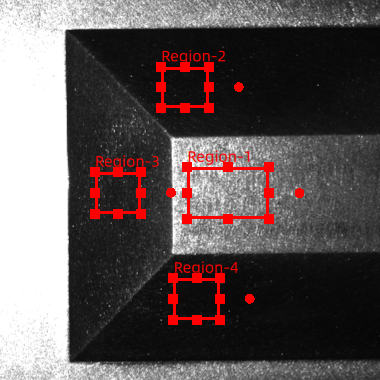

| 输入：公共面、平面α、平面β | 输出：交点 | 输入：公共面、多个平面 | 输出：交点 |
使用场景
在三维空间中识别和计算多个平面相交的点，无固定用法。
输入
图像输入
| 输入 | 类型 | 说明 |
|---|---|---|
| 输入图像 | 数据 | 输入方式是选择输出图像的模块。 |
创建输入
| 输入 | 类型 | 说明 |
|---|---|---|
| 通过区域 | 区域 | 第1个区域作为构造平面的区域，其它的两两相邻索引的区域与公共面生成交点。输入区域 查看详细说明：区域类型（绘制和继承）、区域列表、启用坐标系、坐标系。 |
| 通过平面 | 平面列表 | 关联流程中的输出平面的模块，第1个平面作为公共平面，其它的两两相邻索引的平面与公共平面生成交点。 |
输出
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|---|---|---|---|
| 区域列表 | 区域集 | 否 | 创建方法使用“通过区域”后，在输出设置中勾选 | / |
| 区域中心列表 | 2D点集 | 否 | 创建方法使用“通过区域”后，在输出设置中勾选 | / |
| α与β交线与公共面的角度 | 实数列表 | 是 | / | / |
| α与β交线与公共面的交点 | 3D点集 | 是 | / | / |
