输入区域
描述
在使用模块时，区域功能可以让用户定义图像区域进行分析，也就是建立ROI（感兴趣区域）。ROI在流程中很重要，有利于做到精准的输出。
获取ROI的方法有两种：绘制和继承。
绘制 ROI只满足该模块时，选择绘制，在该模块中设置区域类型、区列表、坐标系等参数；
继承 ROI可以跟流程中其他模块复用时在流程中专门建立一个区域模块，选择继承该区域模块。
这些区域可以用于如特征提取、物体识别、尺寸测量和缺陷检测等图像处理任务。
区域方法
① 绘制
如何绘制ROI：
- 选择好区域类型后默认生成一个区域（Region-1）在图像的左上角
- 区域列表可以添加、删除区域，填入坐标和角度等数据
- 在图像上精确调整特征区域大小、位置
② 继承
选择继承后，在区域下拉框中选用流程中的已经设定好的区域。
如何继承ROI：
- 对同一区域需要进行不同的操作，可以在流程中先添加一个独立的区域模块，生成一组ROI。
- 流程中多个模块都可以使用该区域模块生成的ROI，不需要再次设置ROI。
区域类型
选择绘制后，根据图像特征和所需输出，来选择合适的区域类型。区域类型分为2D区域和3D区域。
如何选择区域类型：
- 图像中有圆形特征推荐选择圆形区域、环形区域进行绘制
- 需要输出有规律的点集等数据，优先推荐选择阵列区域、弧形阵列区域、直线阵列区域
- 3D图像推荐选择旋转立方体区域
- 图像精准，对框选有效区域要求少，推荐选用全区域
2D区域
| 区域类型 | 区域展示 | 说明 |
|---|---|---|
| 矩形区域 |  | 生成一组矩形区域。 |
| 旋转矩形区域 |  | 生成一组旋转矩形区域。 |
| 阵列区域 |  | 生成一组行列排列的旋转矩形区域。 |
| 直线阵列区域 |  | 生成在一条直线上排列的旋转矩形区域，旋转矩形永远垂直于直线。 |
| 弧形阵列区域 |  | 生成在一条弧线上排列的旋转矩形区域，旋转矩形朝向都指向弧形中心。 |
| 圆形区域 |  | 生成一组圆形区域。 |
| 环形区域 |  | 生成一组环形区域。 |
| 全区域 | / | 整个图像区域。 |
3D区域
| 区域类型 | 区域展示 | 说明 |
|---|---|---|

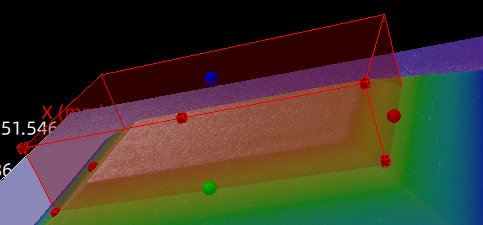

| 旋转立方体区域 |  | 生成一组旋转立方体区域。 |
区域列表

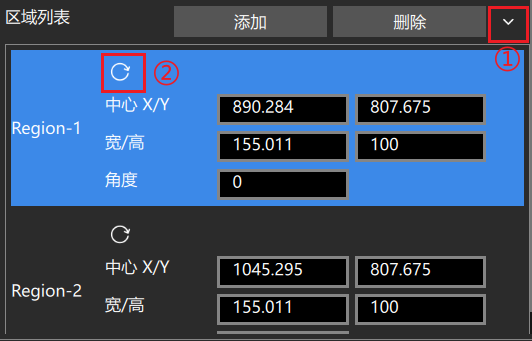

选择绘制后。在区域类型中进行选择，然后可以在区域列表中手动输入数据或者在图像上绘制。（图为旋转矩形区域的区域列表截图）
1.区域列表正常为收起状态，点击①图标展开
2.点击添加/删除，来增加/减少区域数量
- 若删除Region-2，Region-3自动向前补齐序号改为Region-2
- 添加新区域时，序号自动顺延编号
3.根据图象信息，填入区域的位 置坐标，2D区域填入X、Y坐标；3D区域填入X、Y、Z坐标。
4.根据图象信息，填入区域的尺寸大小，2D图像单位是像素；3D图像区域是mm。
5.有旋转功能的区域需要填入角度，也可以在图像上手动旋转。
6.点击②处重置图标，即可回到初始数据。
以上数据，均可以在图像上手动绘制，区域列表中数据会根据手动绘制实时更新。
坐标系
启用坐标系是区域的高级用法，区域以坐标系为锚点变为相对值。图像中的物体位移后，区域会根据坐标系自动跟随。
不启用坐标系：以完整图像的左上角为原点。
启用坐标系：以生成的坐标系为原点。
使用场景
物体在实时拍摄中的发生位移，为了实现自动跟随测量，可以在图像中设定一个模板区域，由该区域生成一个坐标系（可以理解为锚点）。在测量模块关联此坐标系后，物体在图像中任意变动，都可以通过坐标系来精准定位实现功能。
以查找直线2D启用坐标系为例：

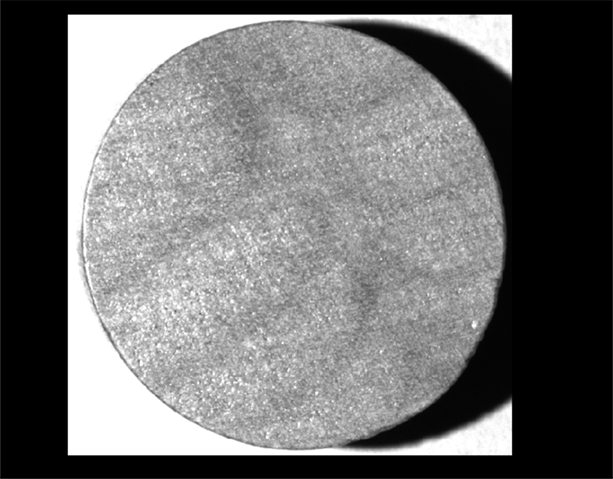

1.在本地准备好一个可以用作模板的图像数据。

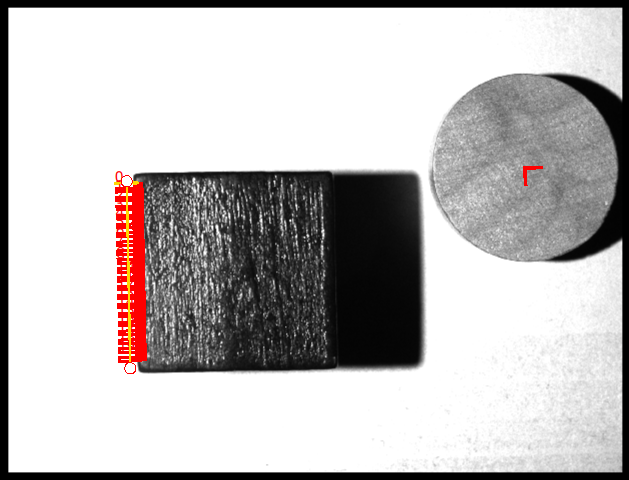

2.在 模板匹配 中导入模板图像数据，匹配模板区域，执行 输出一个坐标系。建立好坐标系后，在图像中完成查找直线，启用坐标系。

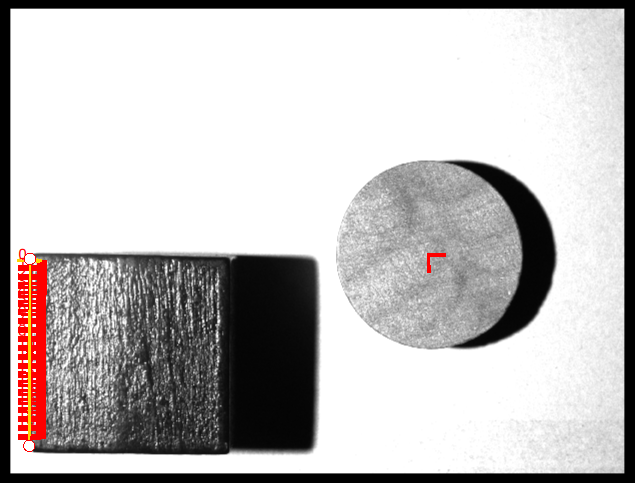

3.图像中的物体发生位移变化1，坐标中心根据位移实时发生变化，查找直线功能自动跟随。
4.图像中的物体发生位移变化2，坐标中心根据位移实时发生变化，查找直线功能自动跟随。
启用坐标系效果展示
| 1.模版 | 2.匹配-建立坐标系 | 3.位移变化1 | 4.位移变化2 |
|---|---|---|---|
 |  |  |  |
