查找圆（轮廓）

功能介绍

模块位置：几何-查找圆（轮廓）

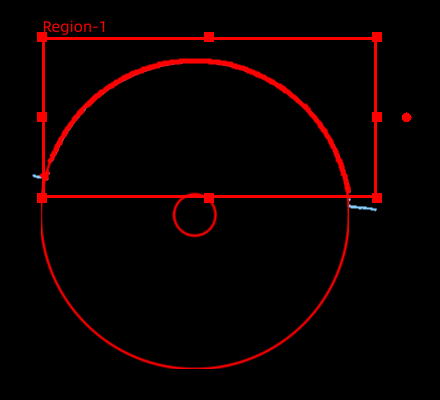

基于框选中的轮廓进行圆拟合，生成圆特征。

输入：轮廓	输出：圆

使用场景

用于圆的测量，圆的定位。

输入

轮廓输入

输入	类型	说明
输入轮廓	轮廓	输入方式是选择输出轮廓的模块。

创建输入

输入	说明
区域	输入区域 查看详细说明：区域类型（绘制和继承）、区域列表、启用坐标系、坐标系。

输出

输出	类型	默认启用	额外启用条件	说明
区域列表	区域集	否	在输出设置中勾选	/
区域中心列表	2D点集	否	在输出设置中勾选	/
圆2D	2D圆	是	/	圆心坐标、半径
轮廓点集	2D点集	否	在输出设置中勾选	/
