多平面交点
简介
可以方便迅速的计算出多个平面两两相交与公共面的交点
此模块的计算逻辑为：公共面: E; 其它平面: [A,B,C,D]; 选择三个面相交:[ABE,BCE,CDE,DAE]
这样就会输入四个交点。
模块位置：几何-多平面交点

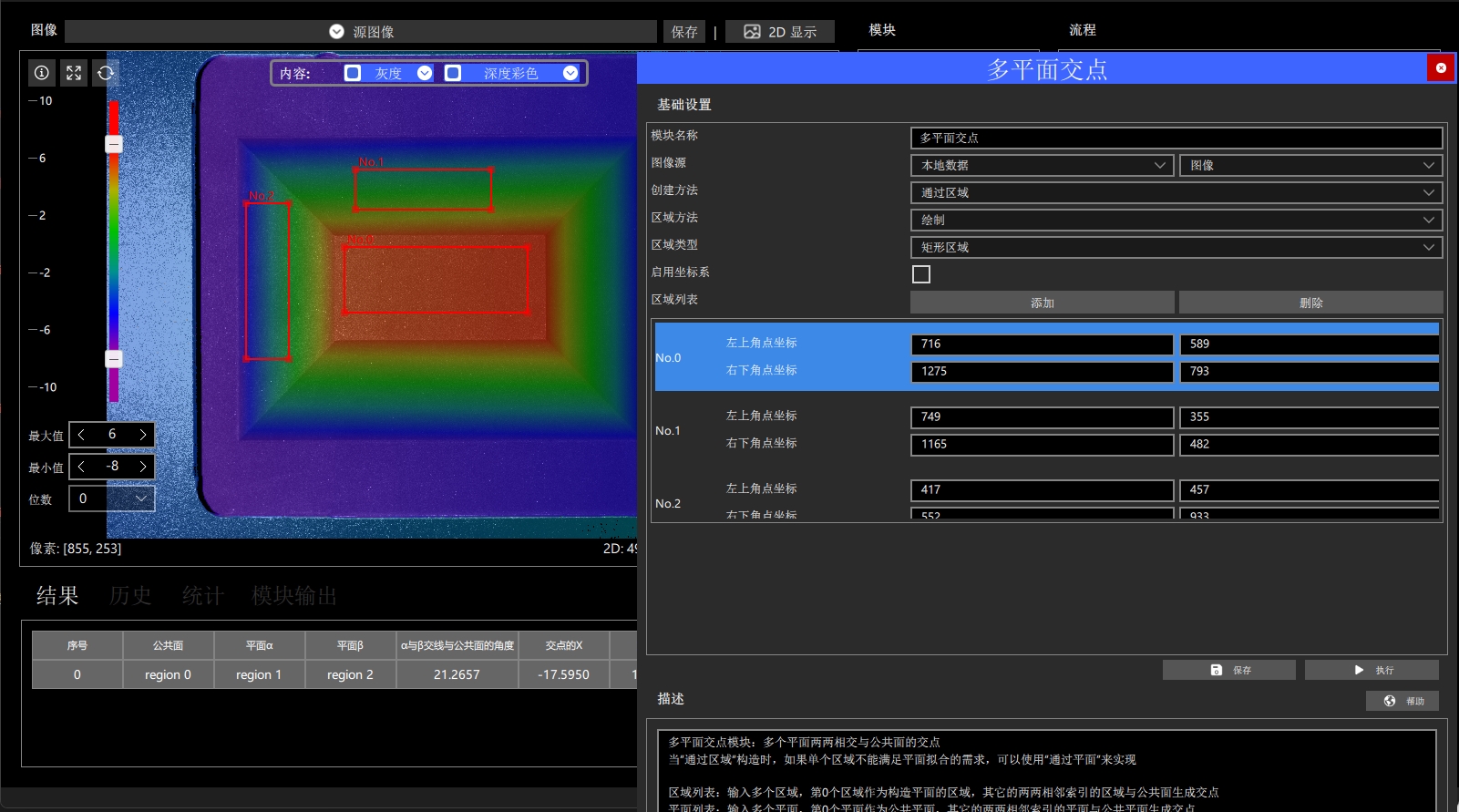

设置参数
- 图像源：输入图像
- 创建方法：通过区域，通过平面
通过区域
输入多个区域，第0个区域作为构造平面的区域，其它的两两相邻索引的区域与公共面生成交点
通过平面
输入多个平面，第0个平面作为公共平面，其它的两两相邻索引的平面与公共平面生成交点
案例流程
主要分为 4 个步骤：

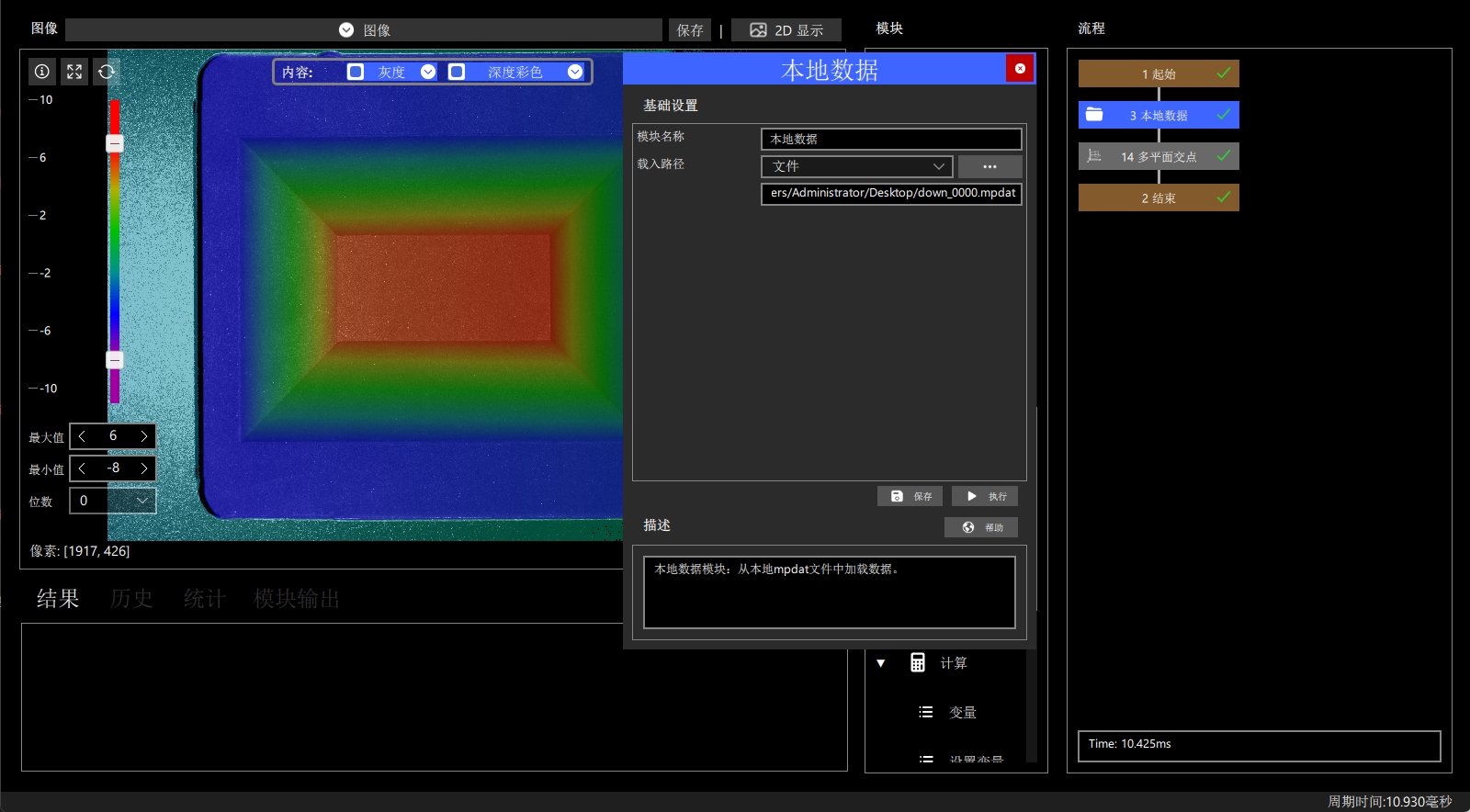

- 获取源数据，可以选择相机或者加载本地数据

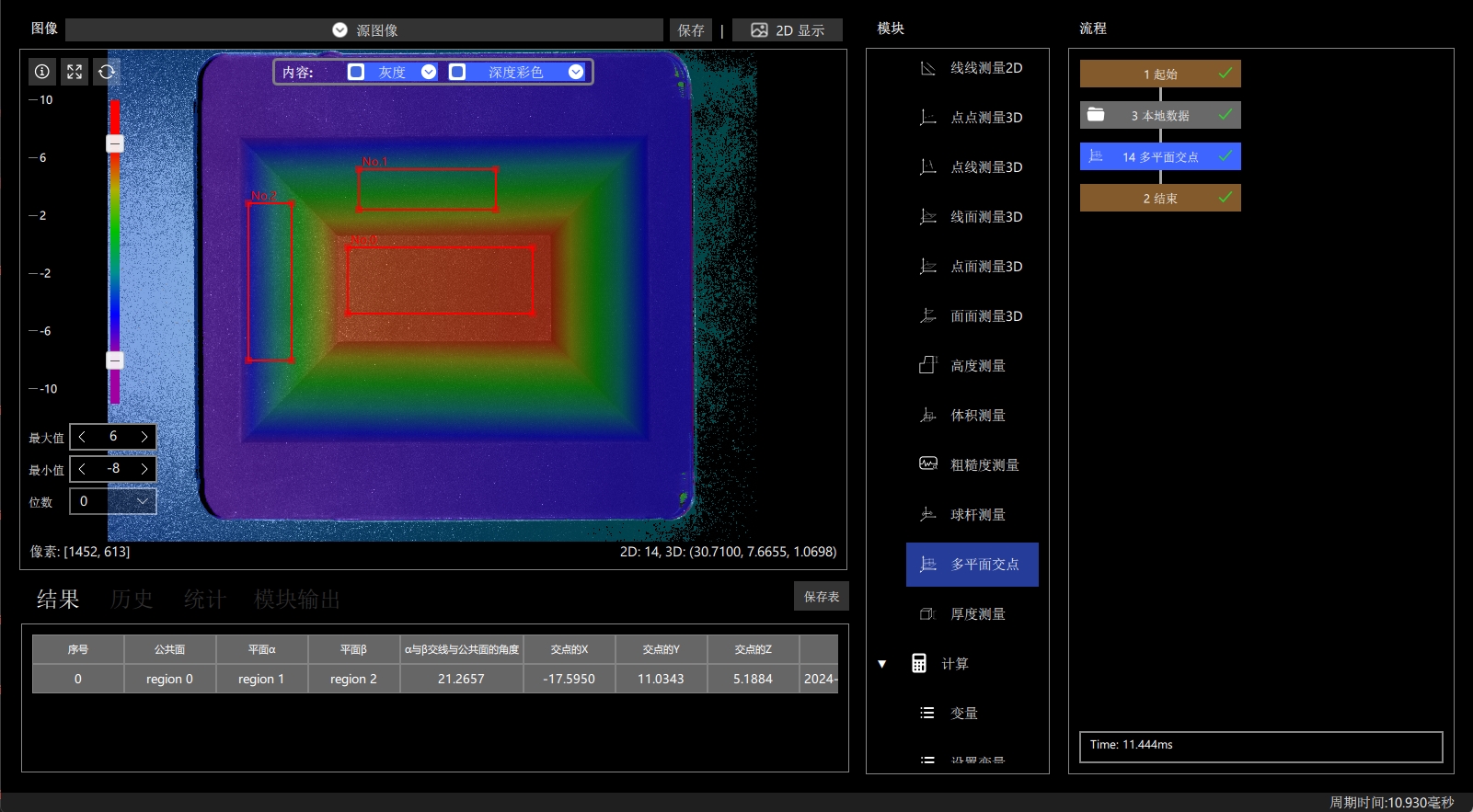

- 使用多平面交点测量
信息
上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
