截面轮廓

功能介绍

模块位置：数据-截面轮廓

通过平移一个初始平面α作为截面截取3D数据，基于距离阈值来保留平面附近的点作为横截面。输出源图像截面、截面轮廓、截面的投影图。

使用场景

从3D图像中通过平面截取轮廓，用于特殊位置的测量；

示例说明

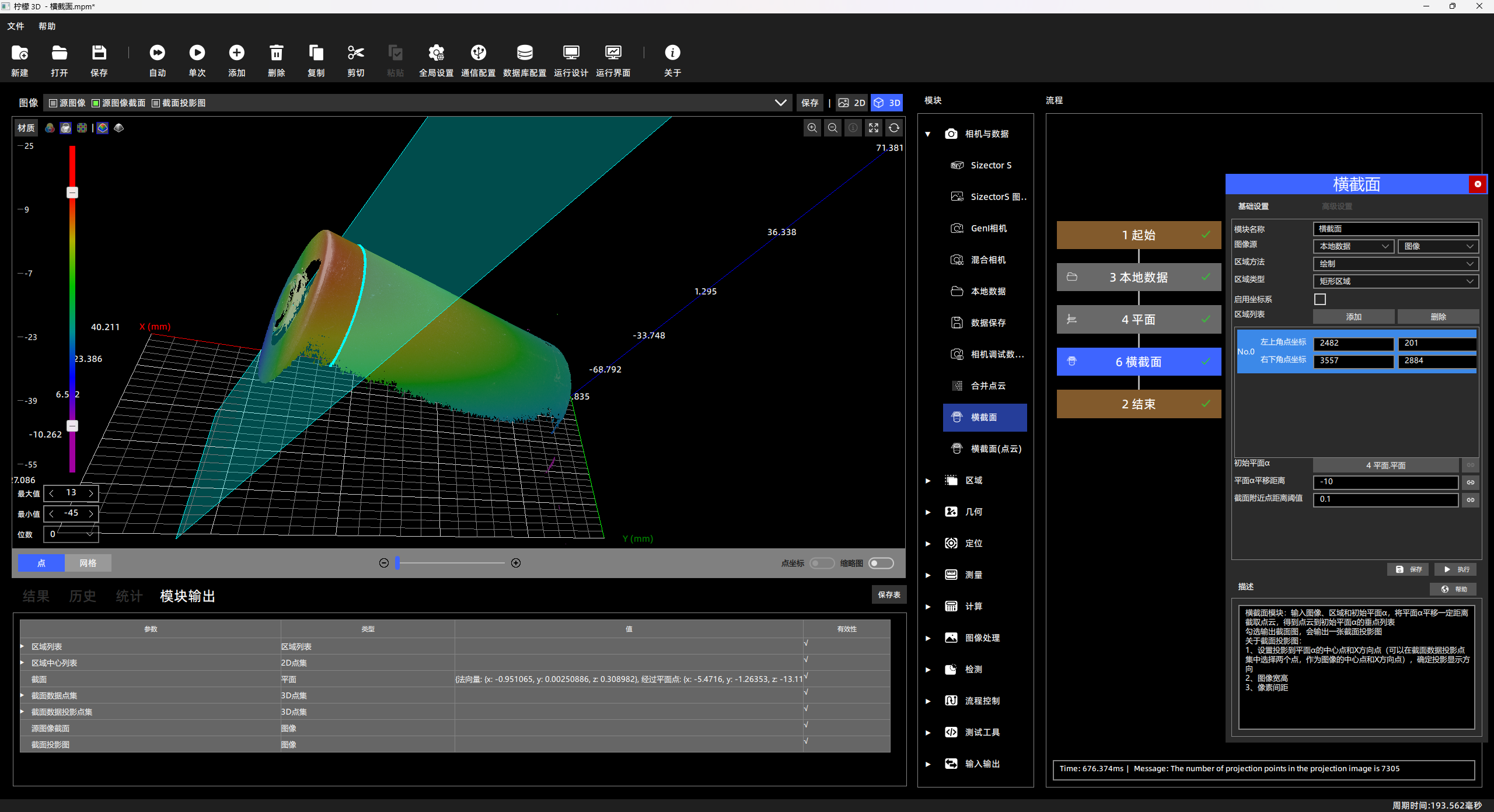

设置初始平面α，将平面α平移距离14作为截面，将截面附近小于点距离阈值0.1的点云投影到平面生成轮廓；

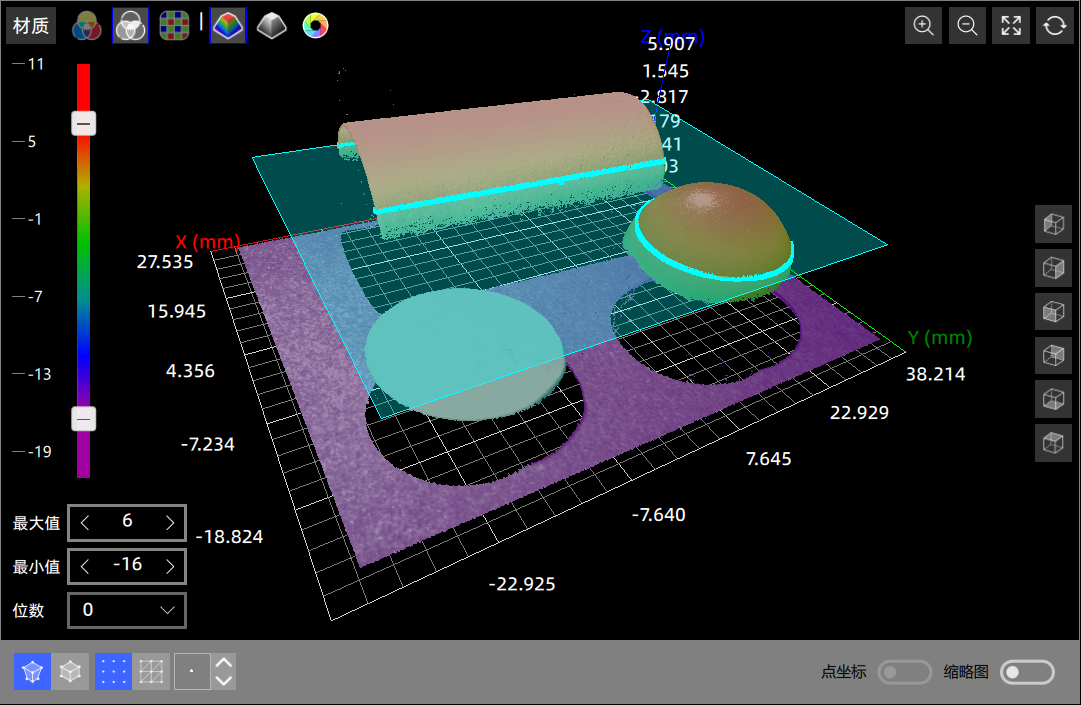

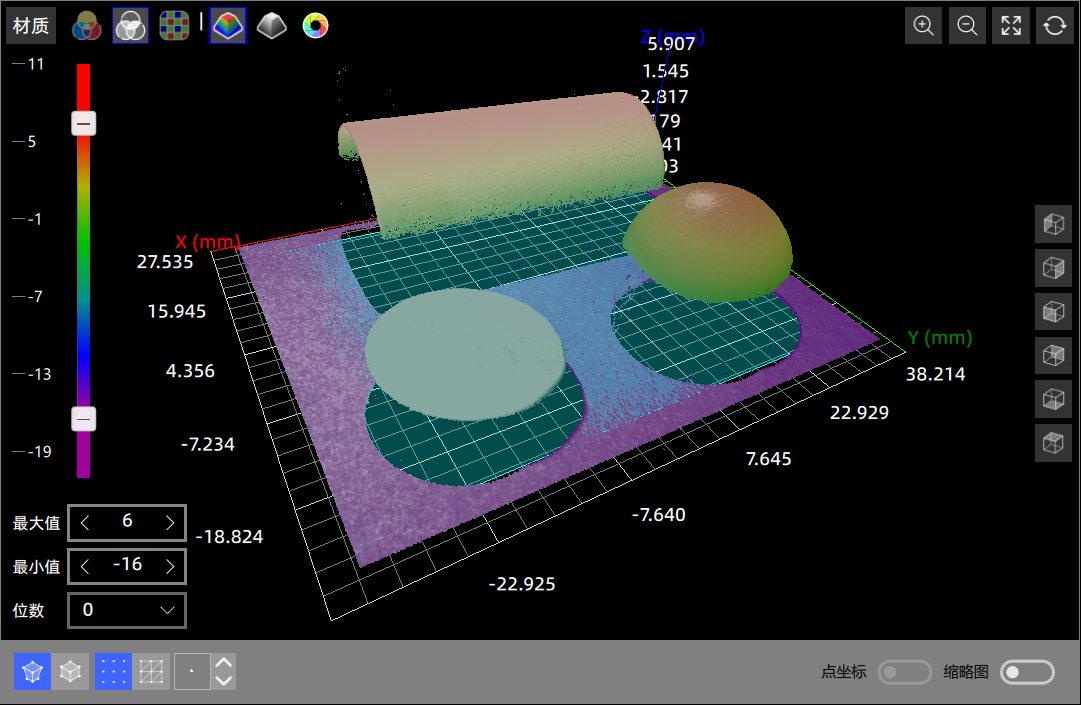

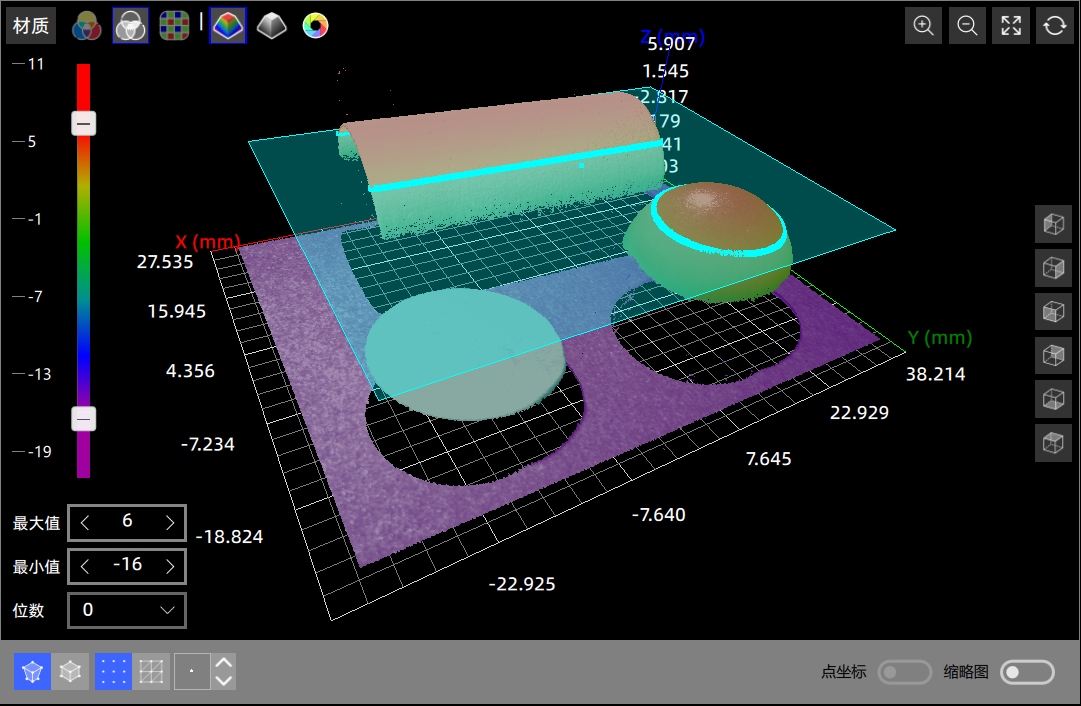

初始α平面（数据底面）	移动14后的平面（与圆柱相交形成截面数据）	移动16后的平面（与圆柱相交形成截面数据）

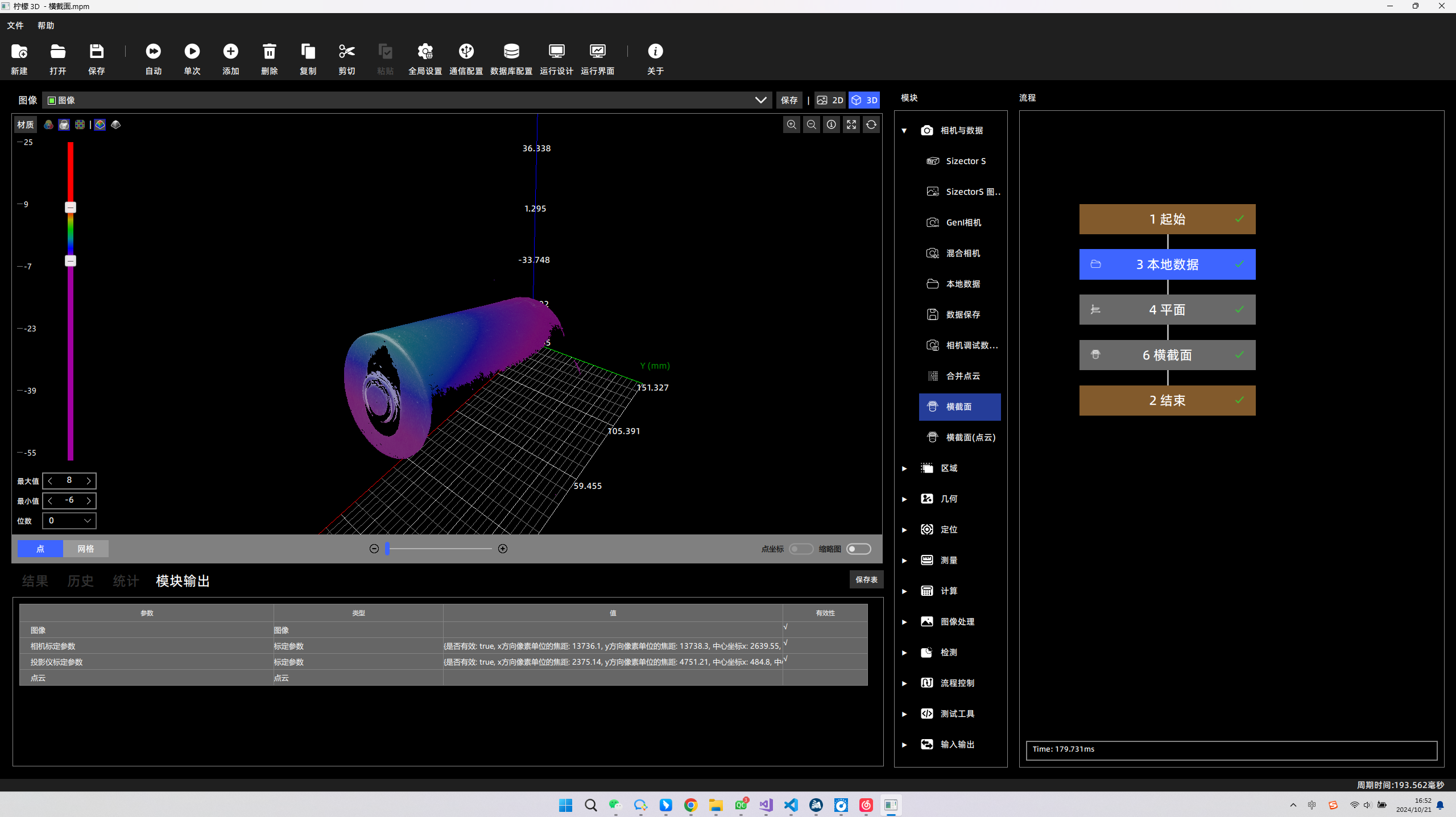

输入

图像

输入	类型	说明
图像源	图像	/

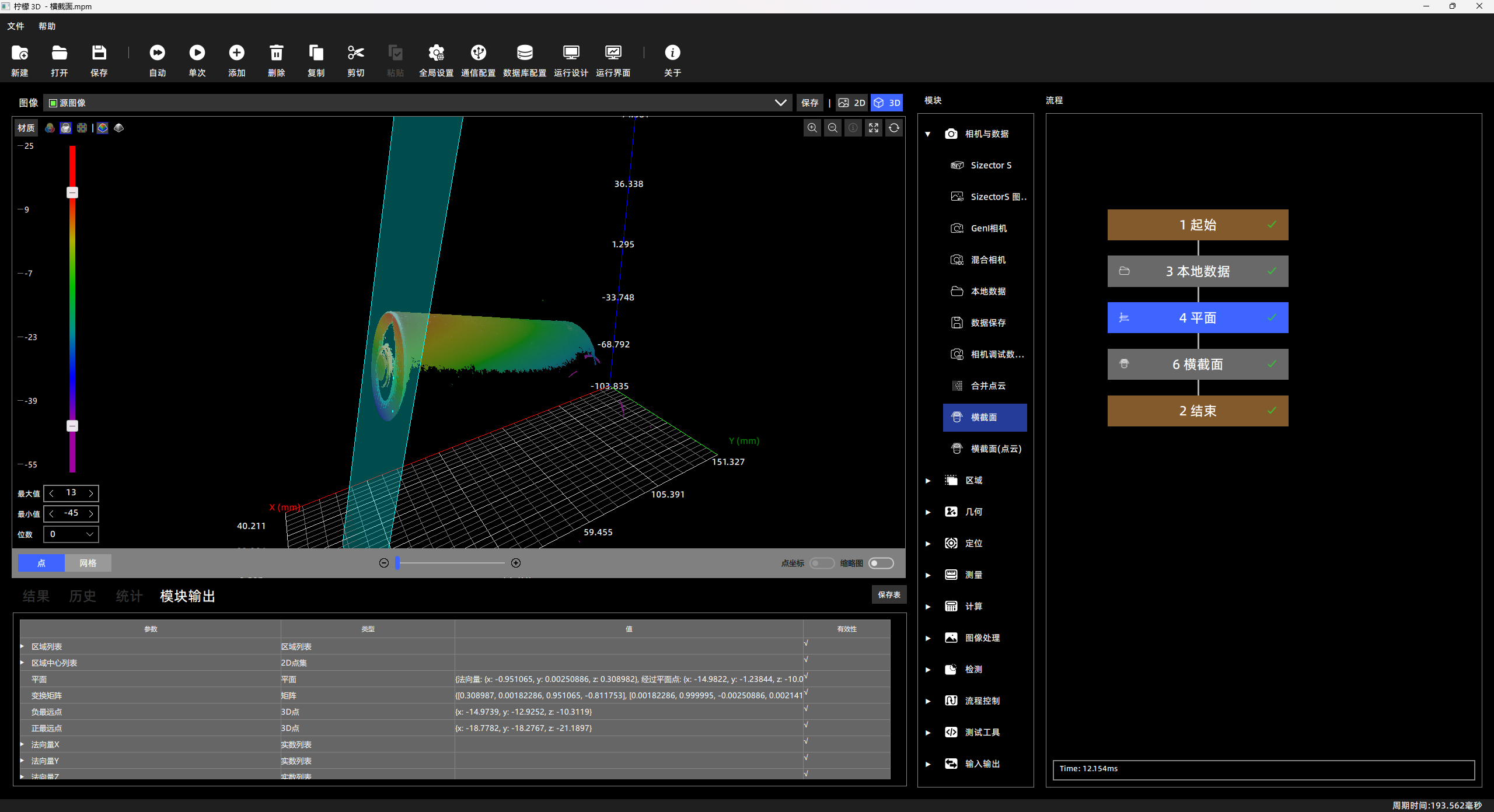

平面

输入	类型	说明
初始平面α	平面	截面的初始位置。
平面α平移距离	实数	截面需移动的距离。 通过平面α平移截取不同位置的点云截面，有符号区分移动方向。

区域2D

输入	类型	说明

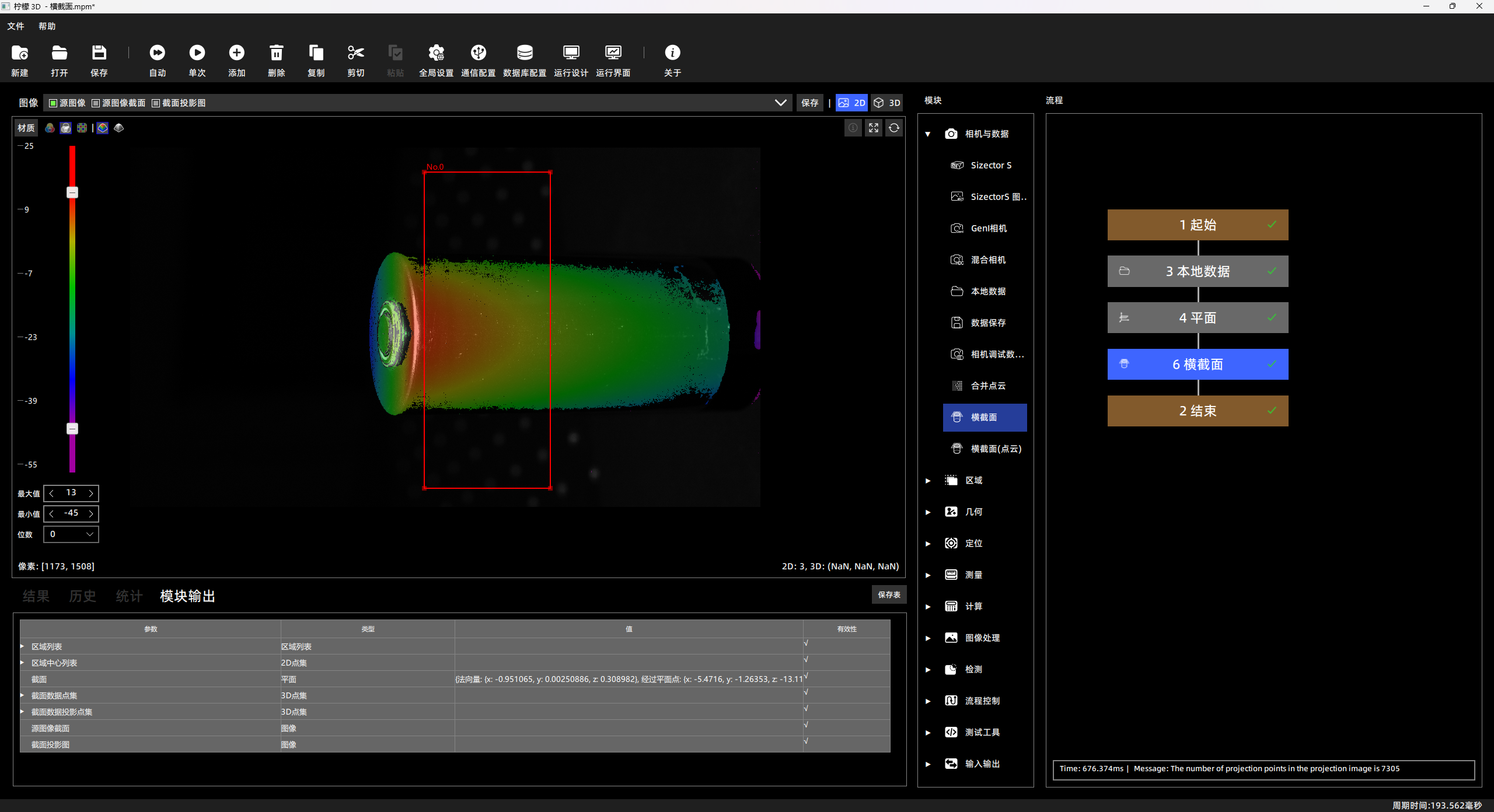

区域2D	区域	通过绘制或继承得到一个2D区域。2D区域内的数据才会参与生成横截面；输入区域 查看详细说明：区域类型、区域列表、启用坐标系、坐标系。

参数说明

横截面

截面附近点距离阈值

将截面附近距离小于距离阈值的点认为是横截面上点；

横截面图像

启用

启用后，会额外输出一张截面数据到截面投影图，需要同时配置下面的参数。

投影到截面的中心点

选择截面的中心点为该点，截面可最终在横截面图像中居中显示。

投影到截面的X方向点

选择截面上的一点作为X方向的点，该点作为截面投影图的X方向。

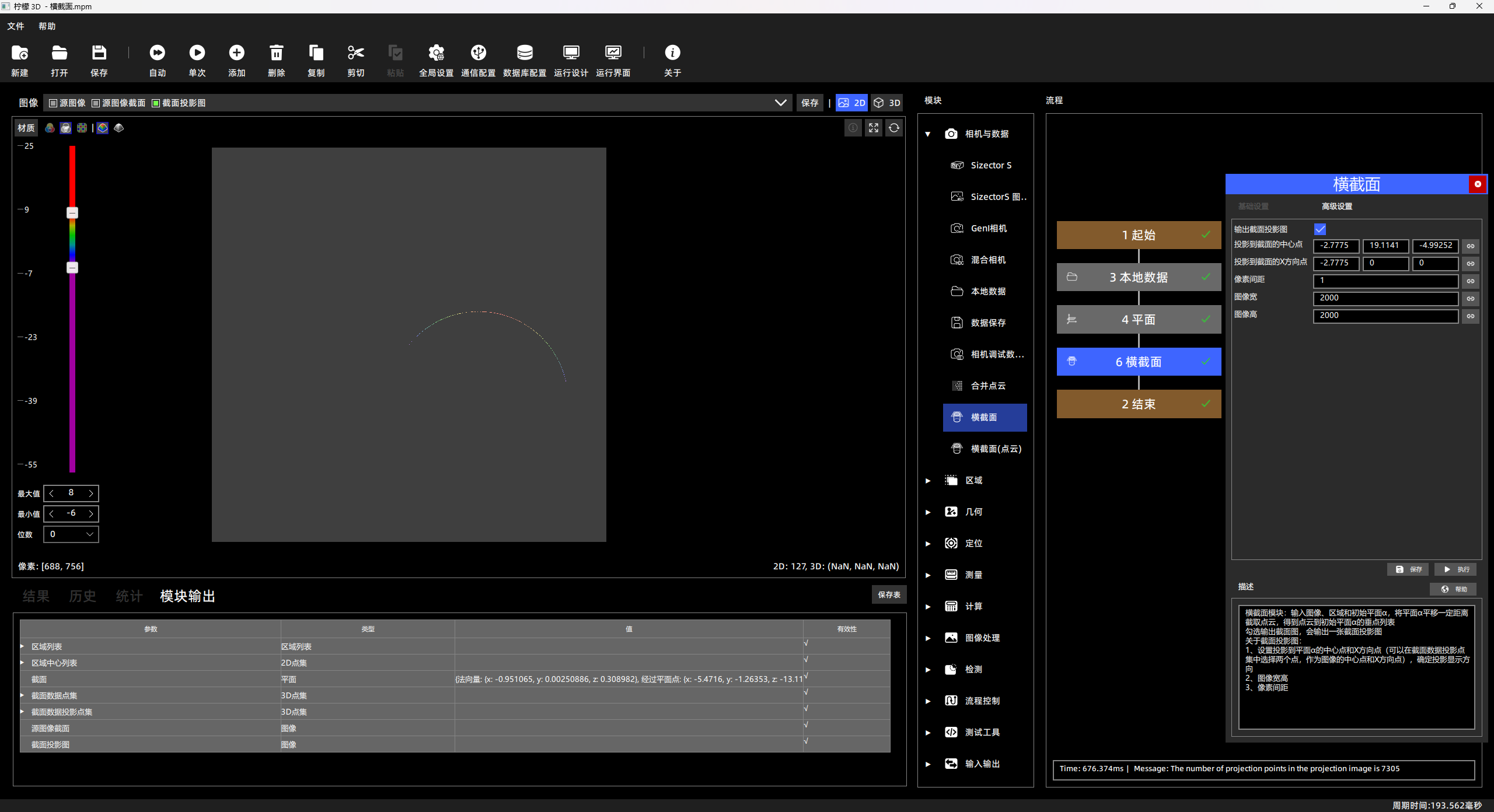

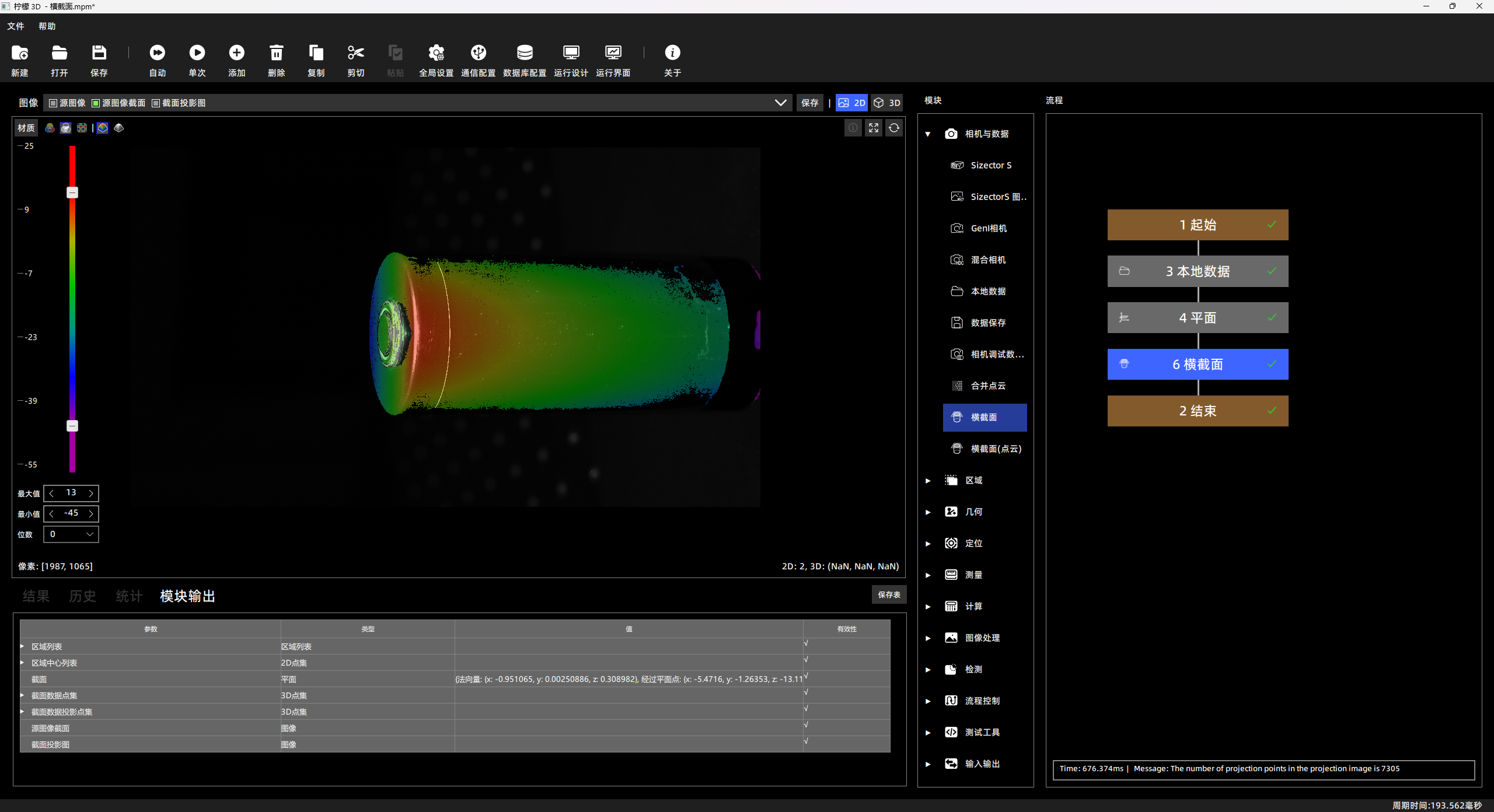

示例: 启用横截面图像，投影到截面中心点为（0，13，0），x方向为x轴，像素间距0.02，图像宽2500，图像高2500

横截面图像

像素间距

截面投影图像素之间的实际距离(与三维数据同单位)，越小则横截面图像中截面细节更多。

示例: 像素间距分别为0.1和0.02时生成的横截面图像的效果

像素间距0.1	像素间距0.02

图像宽

截面投影图的宽。

图像高

截面投影图的高。

输出

输出	类型	默认启用	额外启用条件	说明
区域列表	2D区域集	否	在输出设置中勾选	/
区域中心列表	2D点集	否	在输出设置中勾选	/
截面	平面	是	/	/
截面数据点集	3D点集	是	/	/
截面数据投影	3D点集	是	/	/
投影点集变换到水平面	2D点集	是	/	/
截面轮廓	轮廓	是	/	/
源图像截面	图像	是	/	/
截面投影图	图像	否	参数-横截面图像为启用	/
