截面轮廓
功能介绍
模块位置：数据-截面轮廓
通过平移一个初始平面α作为截面截取3D数据，基于距离阈值来保留平面附近的点作为横截面。输出源图像截面、截面轮廓、截面的投影图。
使用场景
从3D图像中通过平面截取轮廓，用于特殊位置的测量；
示例说明
设置初始平面α，将平面α平移距离14作为截面，将截面附近小于点距离阈值0.1的点云投影到平面生成轮廓；
 |  |  |
|---|---|---|

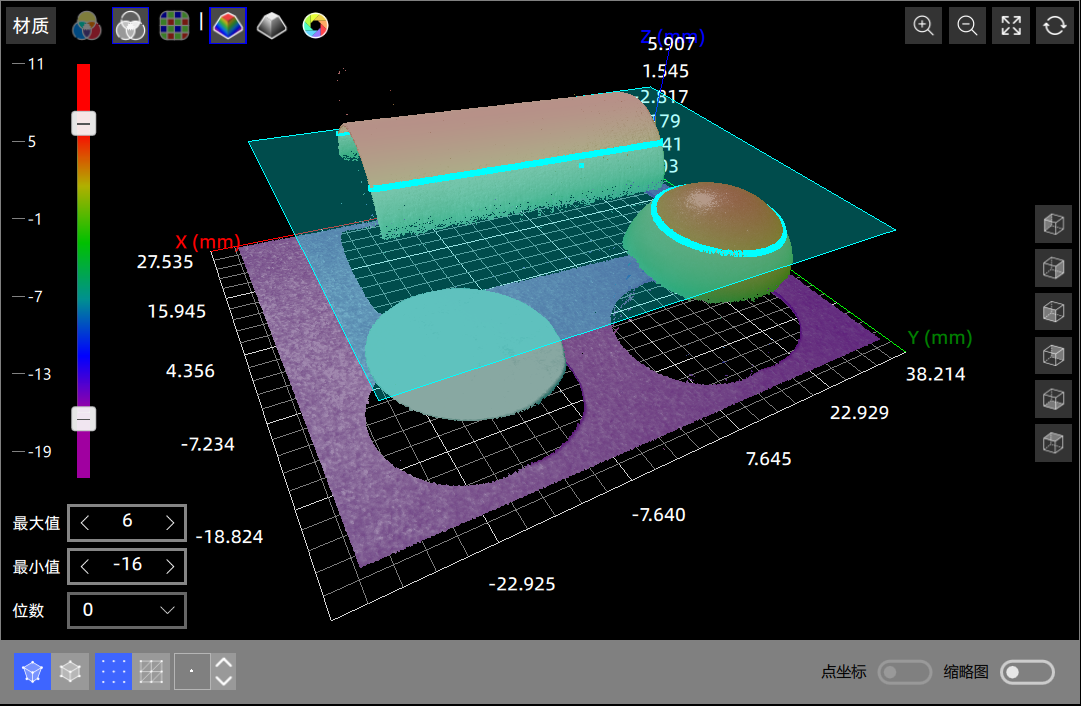

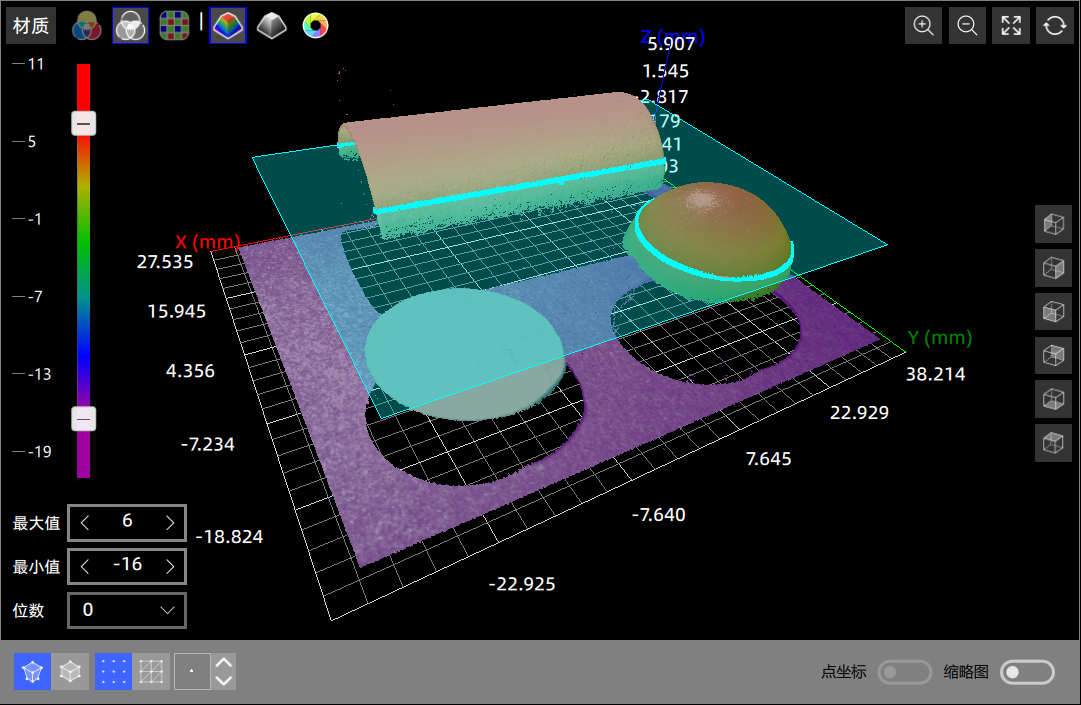

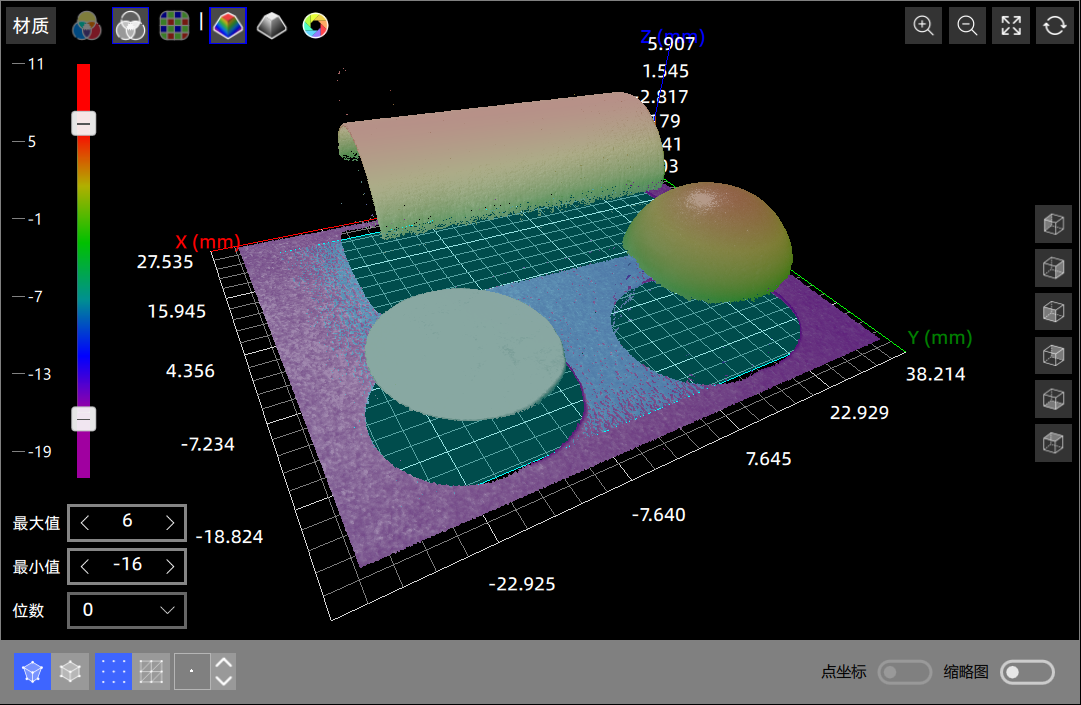

| 初始α平面（数据底面） | 移动14后的平面（与圆柱相交形成截面数据） | 移动16后的平面（与圆柱相交形成截面数据） |
输入
图像
| 输入 | 类型 | 说明 |
|---|---|---|
| 图像源 | 图像 | / |
平面
| 输入 | 类型 | 说明 |
|---|---|---|
| 初始平面α | 平面 | 截面的初始位置。 |
| 平面α平移距离 | 实数 | 截面需移动的距离。 通过平面α平移截取不同位置的点云截面，有符号区分移动方向。 |
区域2D
| 输入 | 类型 | 说明 |
|---|---|---|
| 区域2D | 区域 | 通过绘制或继承得到一个2D区域。2D区域内的数据才会参与生成横截面；输入区域 查看详细说明：区域类型、区域列表、启用坐标系、坐标系。 |
参数说明
横截面
截面附近点距离阈值
将截面附近距离小于距离阈值的点认为是横截面上点；
横截面图像
启用
启用后，会额外输出一张截面数据到截面投影图，需要同时配置下面的参数。
投影到截面的中心点
选择截面的中心点为该点，截面可最终在横截面图像中居中显示。
投影到截面的X方向点
选择截面上的一点作为X方向的点，该点作为截面投影图的X方向。

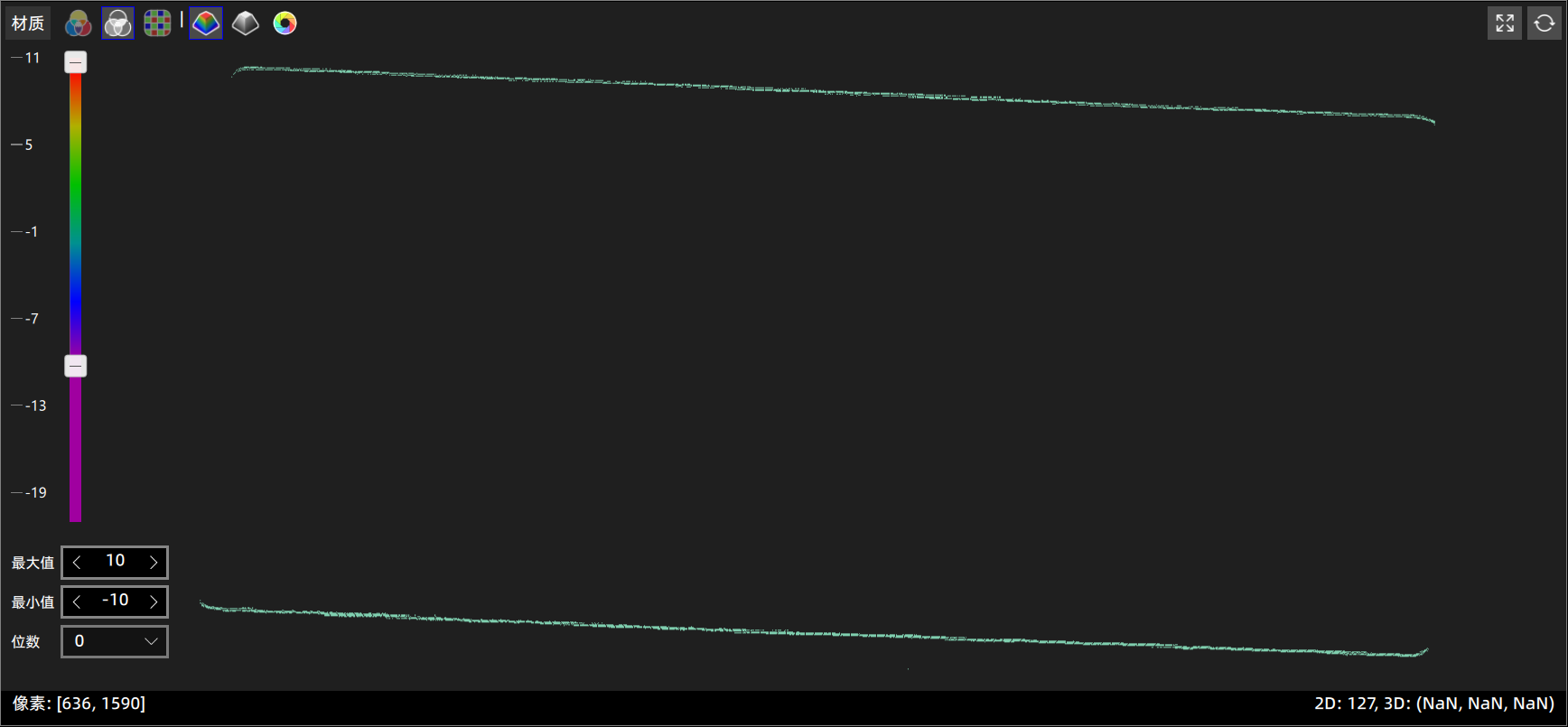

示例: 启用横截面图像，投影到截面中心点为（0，13，0），x方向为x轴，像素间距0.02，图像宽2500，图像高2500
 |
|---|
| 横截面图像 |
像素间距
截面投影图像素之间的实际距离(与三维数据同单位)，越小则横截面图像中截面细节更多。
示例: 像素间距分别为0.1和0.02时生成的横截面图像的效果
 |  |
|---|---|

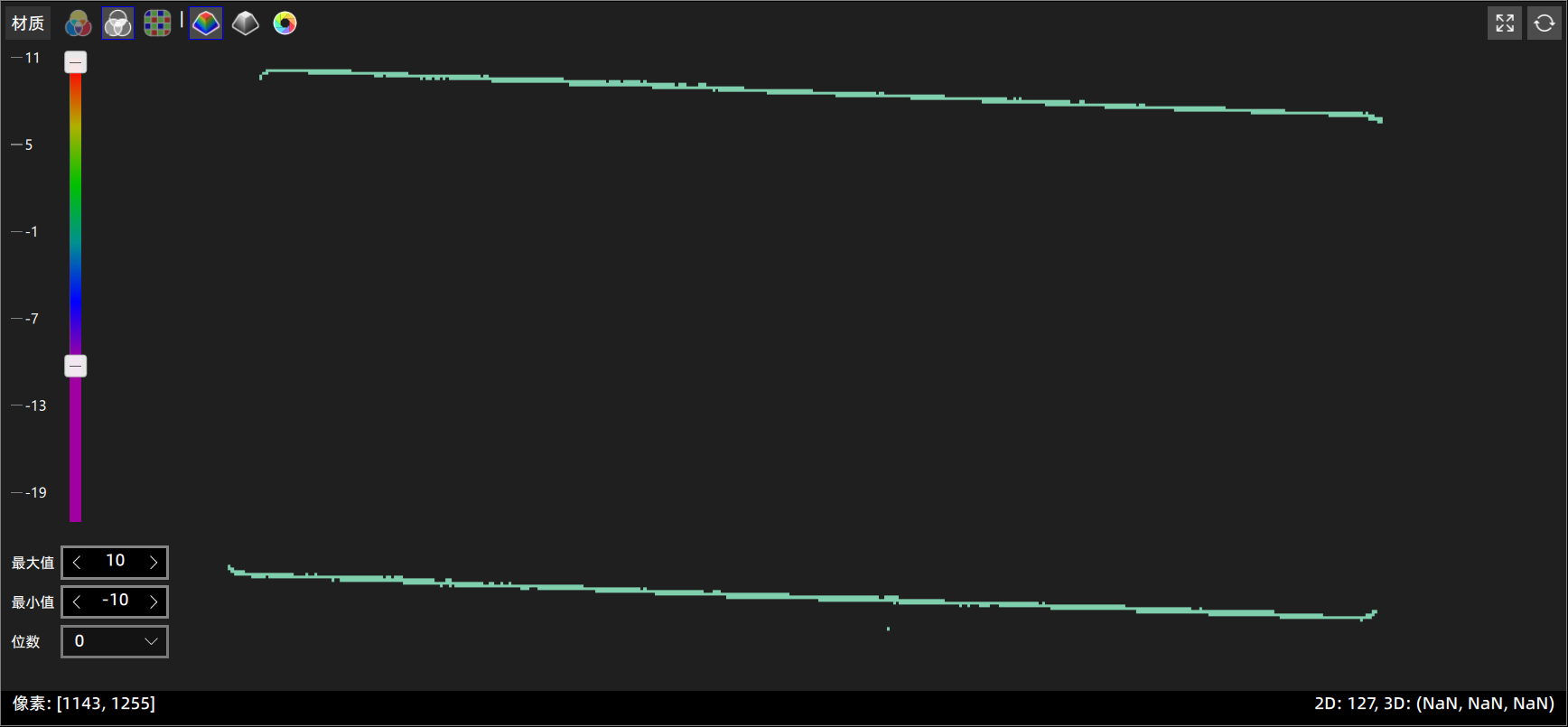

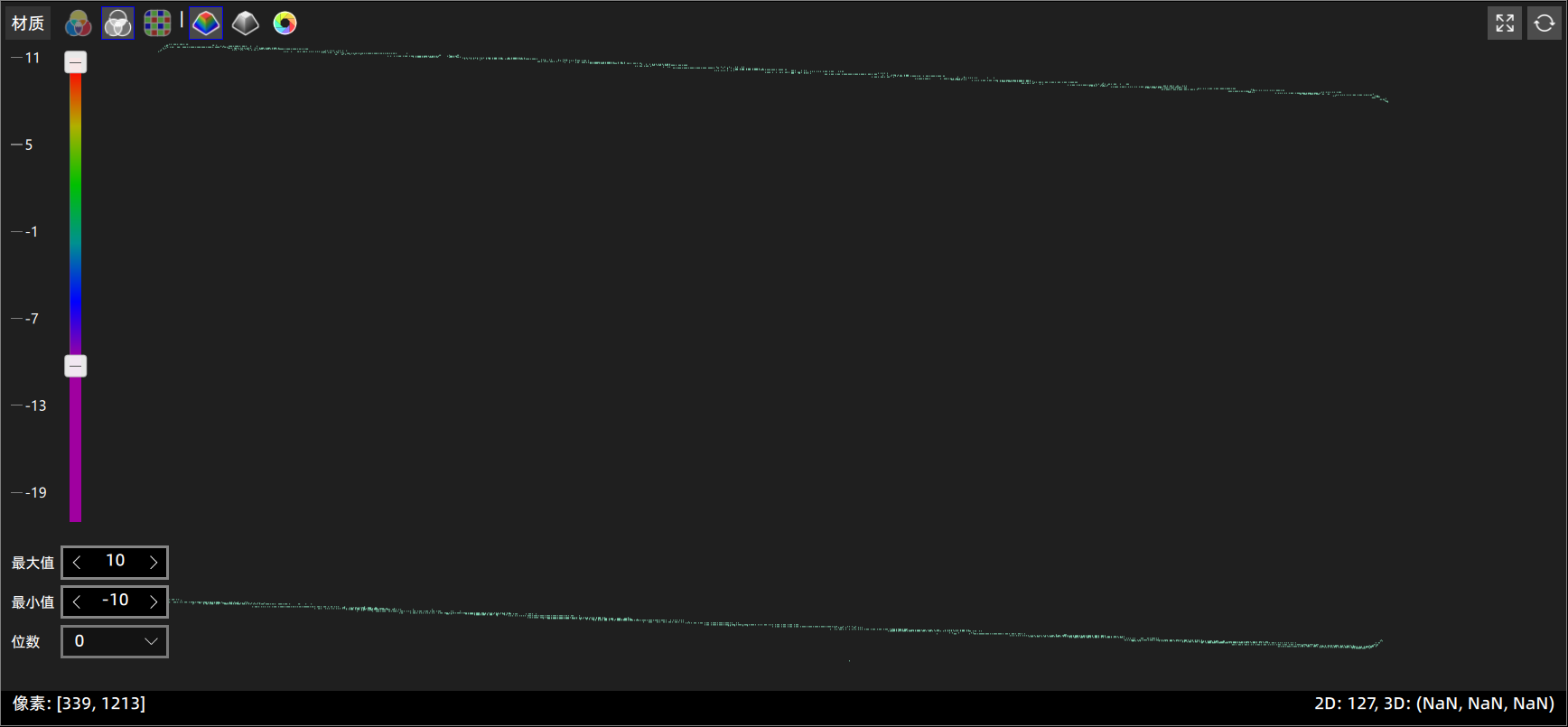

| 像素间距0.1 | 像素间距0.02 |
图像宽
截面投影图的宽。
图像高
截面投影图的高。
输出
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|---|---|---|---|
| 区域列表 | 2D区域集 | 否 | 在输出设置中勾选 | / |
| 区域中心列表 | 2D点集 | 否 | 在输出设置中勾选 | / |
| 截面 | 平面 | 是 | / | / |
| 截面数据点集 | 3D点集 | 是 | / | / |
| 截面数据投影 | 3D点集 | 是 | / | / |
| 投影点集变换到水平面 | 2D点集 | 是 | / | / |
| 截面轮廓 | 轮廓 | 是 | / | / |
| 源图像截面 | 图像 | 是 | / | / |
| 截面投影图 | 图像 | 否 | 参数-横截面图像为启用 | / |
