截面轮廓（点云）

功能介绍

模块位置：数据-截面轮廓（点云）

通过平移一个初始平面α作为截面截取点云（点云），基于距离阈值来保留平面附近的点作为横截面。输出源图像截面、截面轮廓、截面的投影图。

使用场景

从点云中通过平面截取轮廓，用于点云横截面的测量；

示例说明

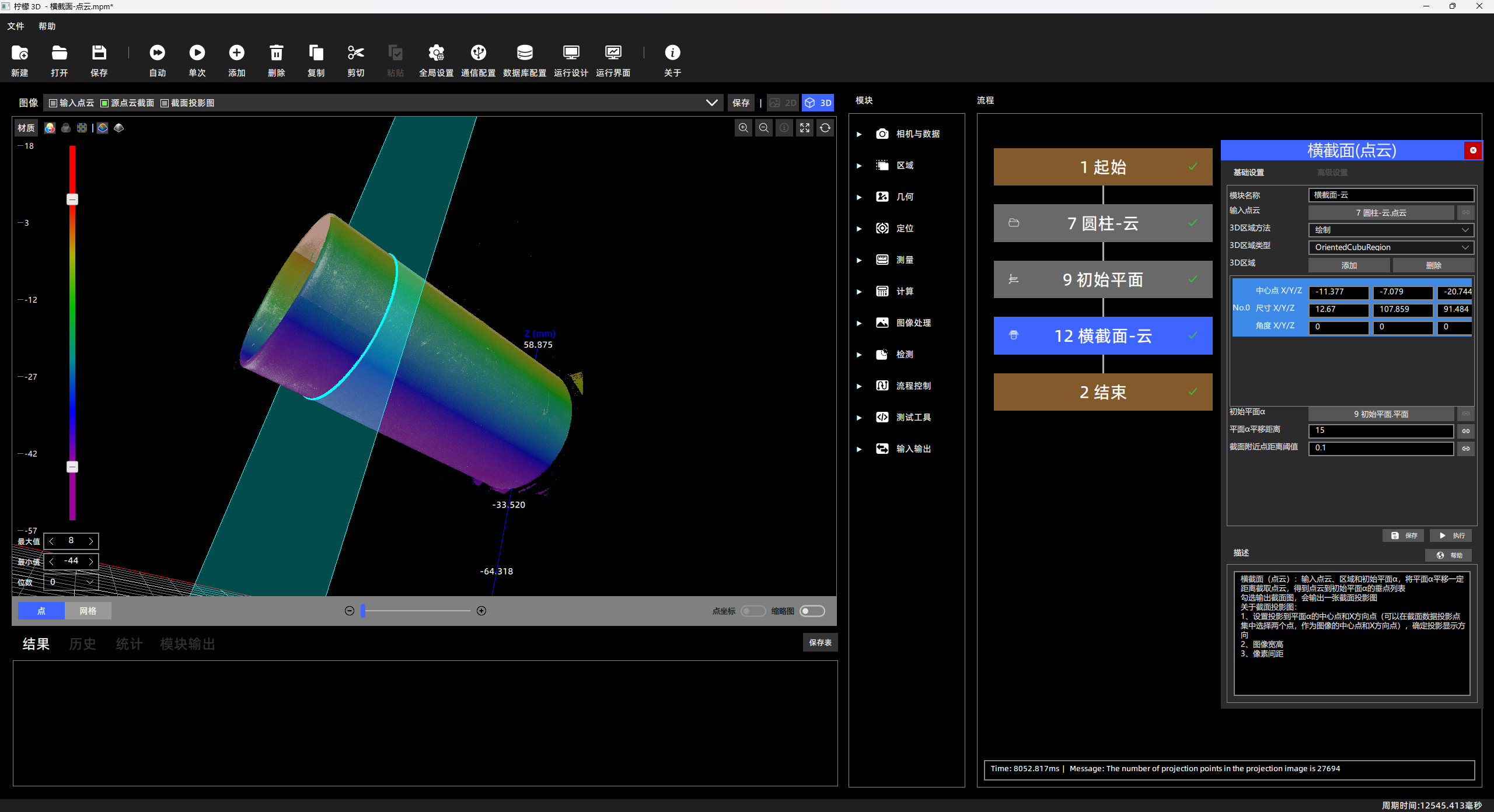

方法 - 通过平面内点阈值，区域3D框选了圆柱区域参与生成横截面，初始平面α（数据底面），初始平面α平移距离14后为截面，取截面附近点距离阈值小于0.1的点云投影到平面上生成轮廓；

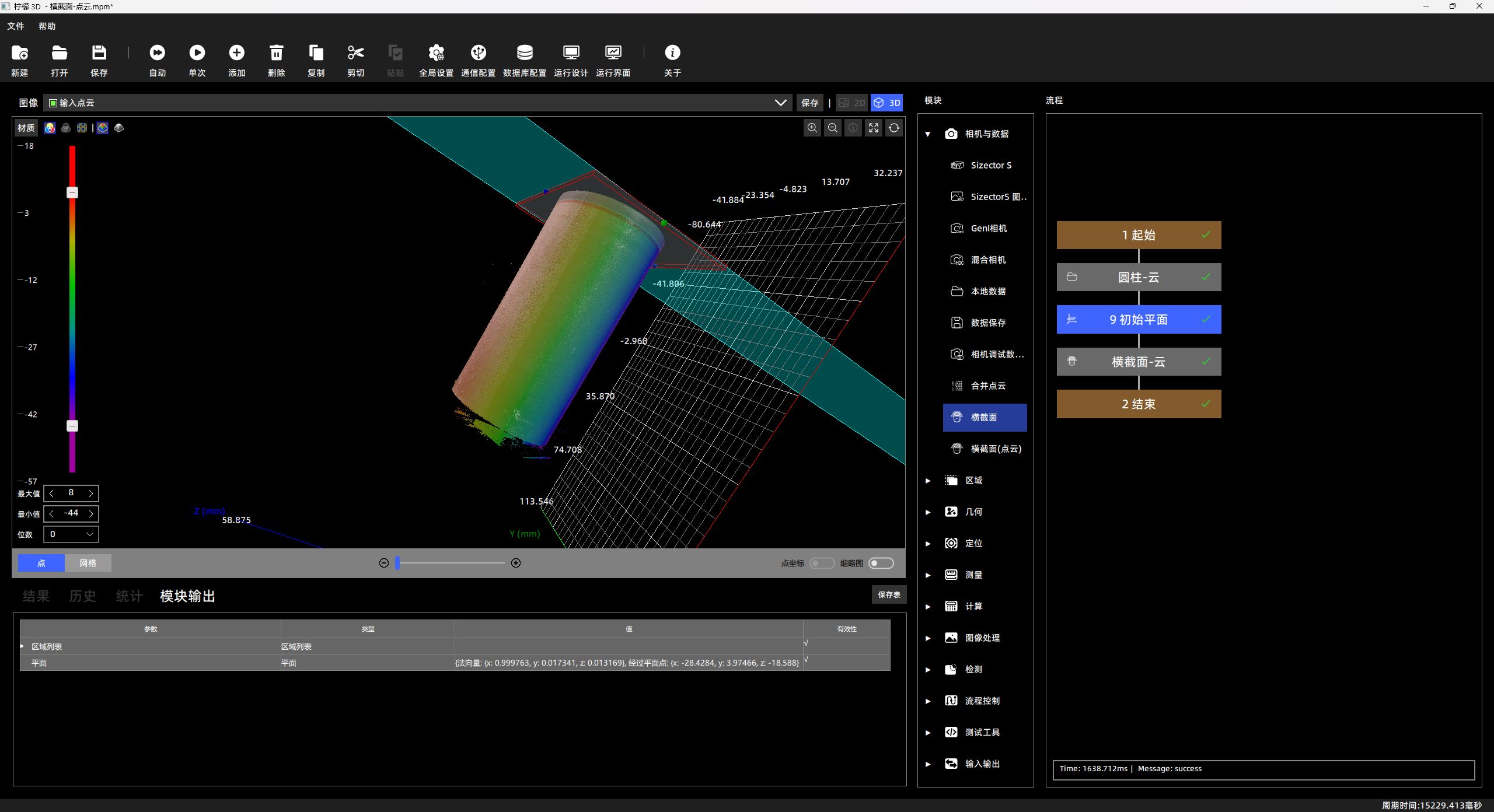

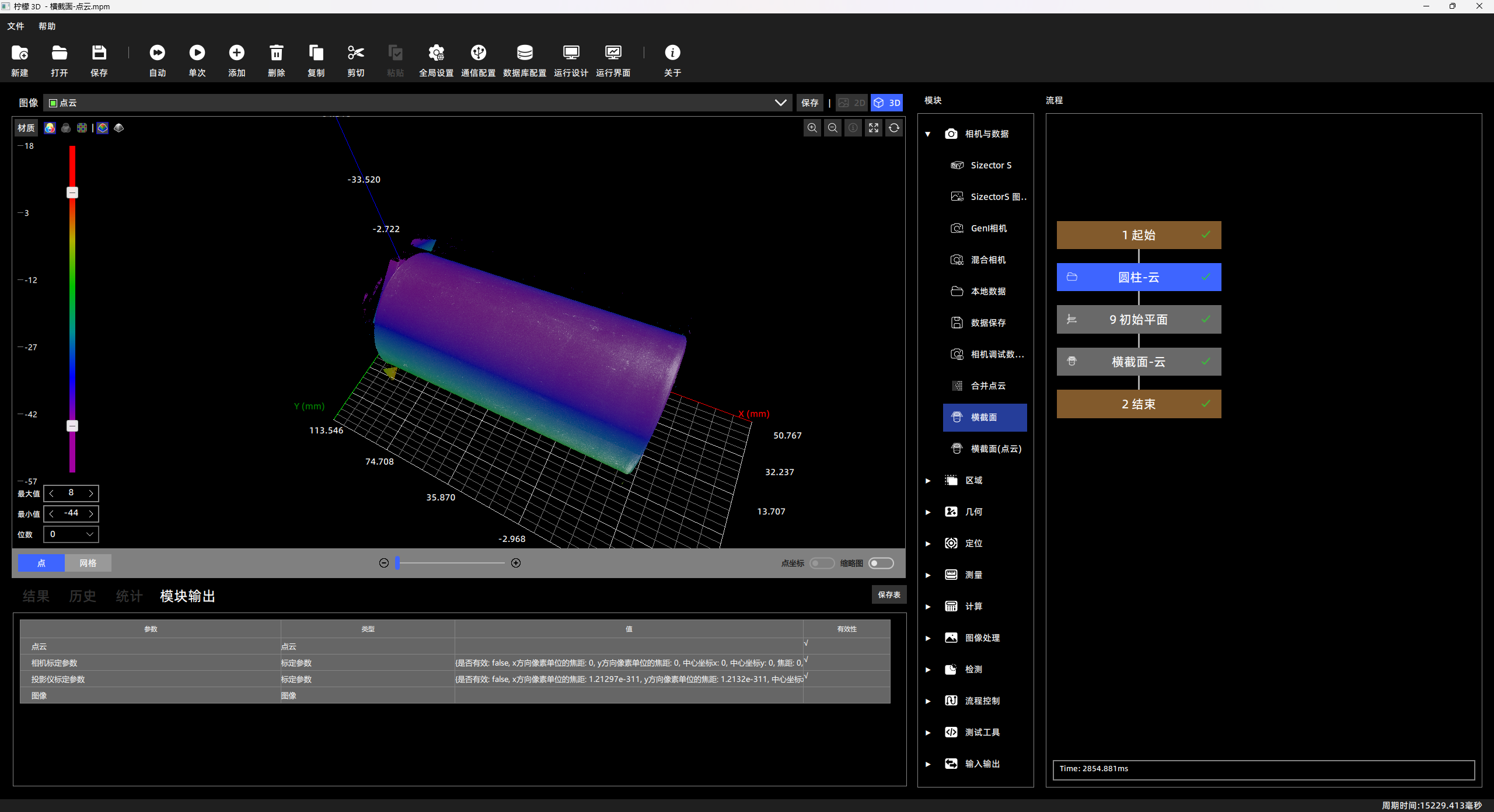

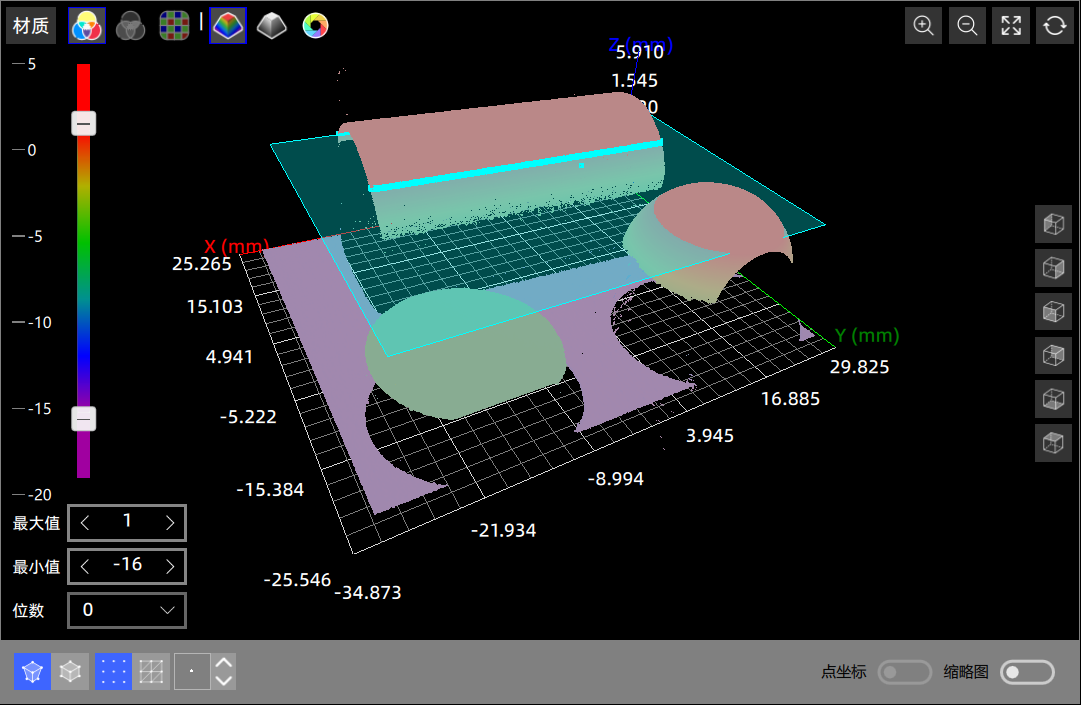

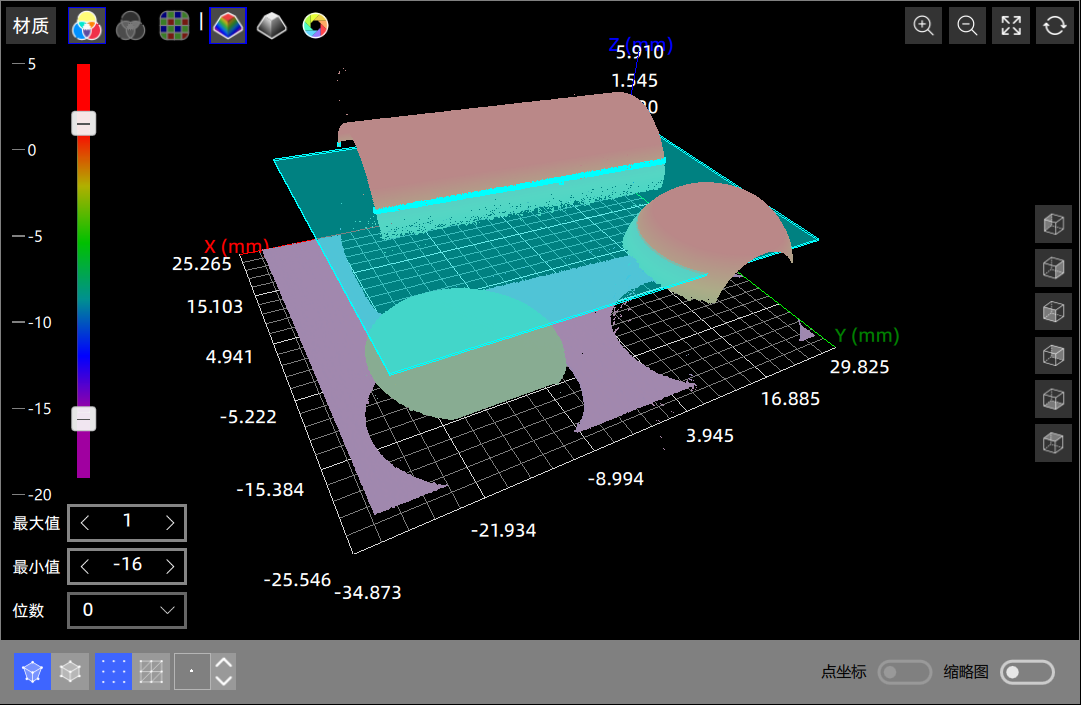

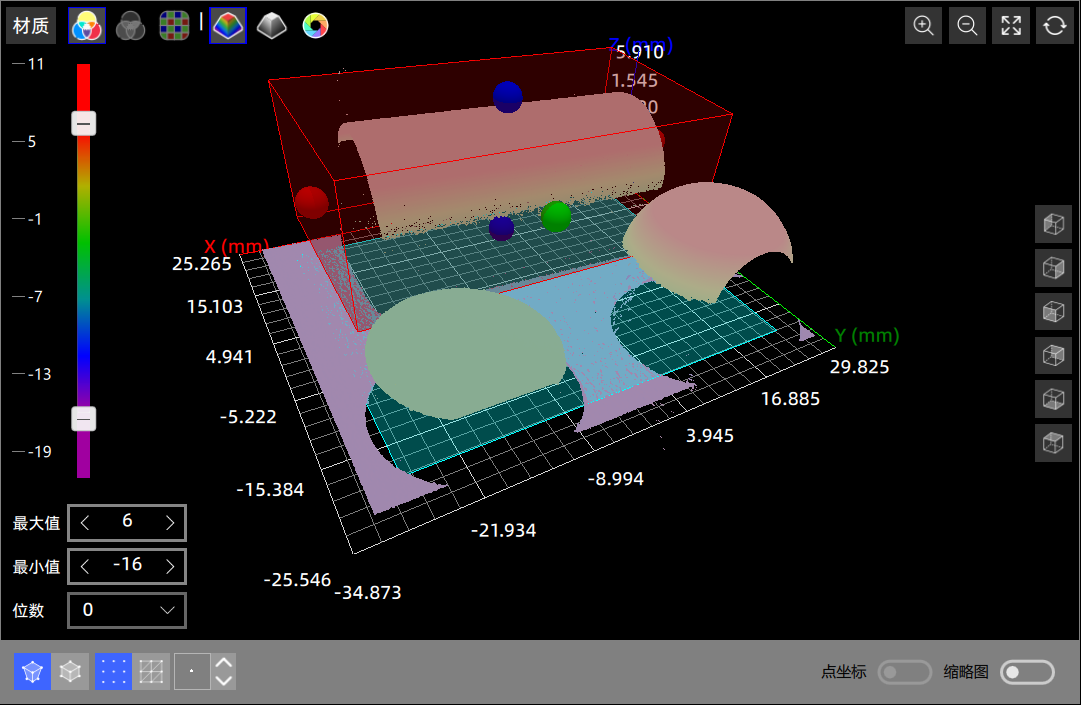

初始α平面（数据底面）	移动14后的平面（与圆柱相交形成截面数据，仅区域3D内的点云参与生成截面）	移动16后的平面（与圆柱相交形成截面数据，仅区域3D内的点云参与生成截面）

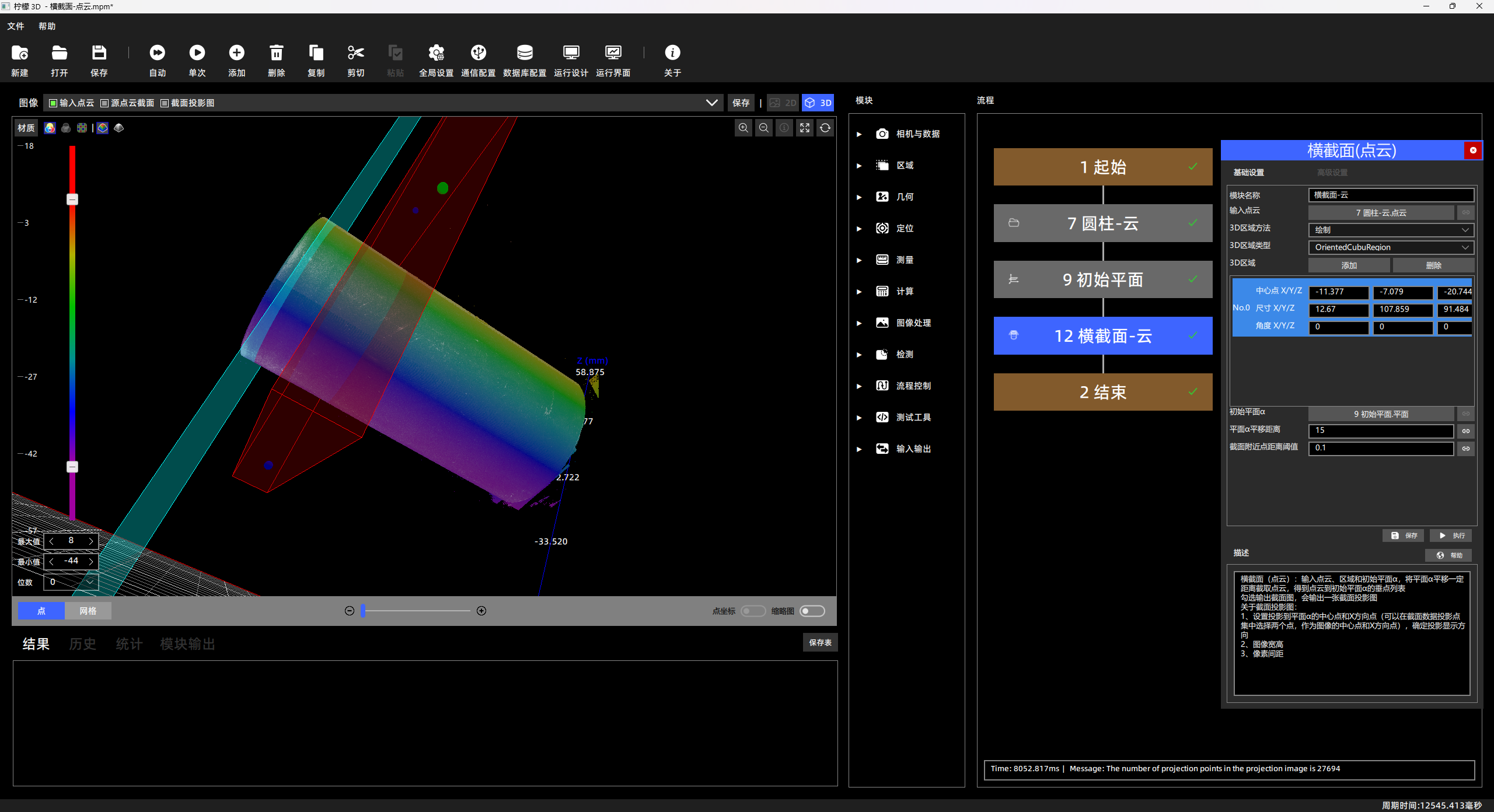

方法 - 通过平面切片，区域3D框选了圆柱区域参与生成横截面，初始平面α（数据底面），切片位置1 = 12， 切片位置2 = 14，将两个平面切片之间的数据投影到平面上生成轮廓；

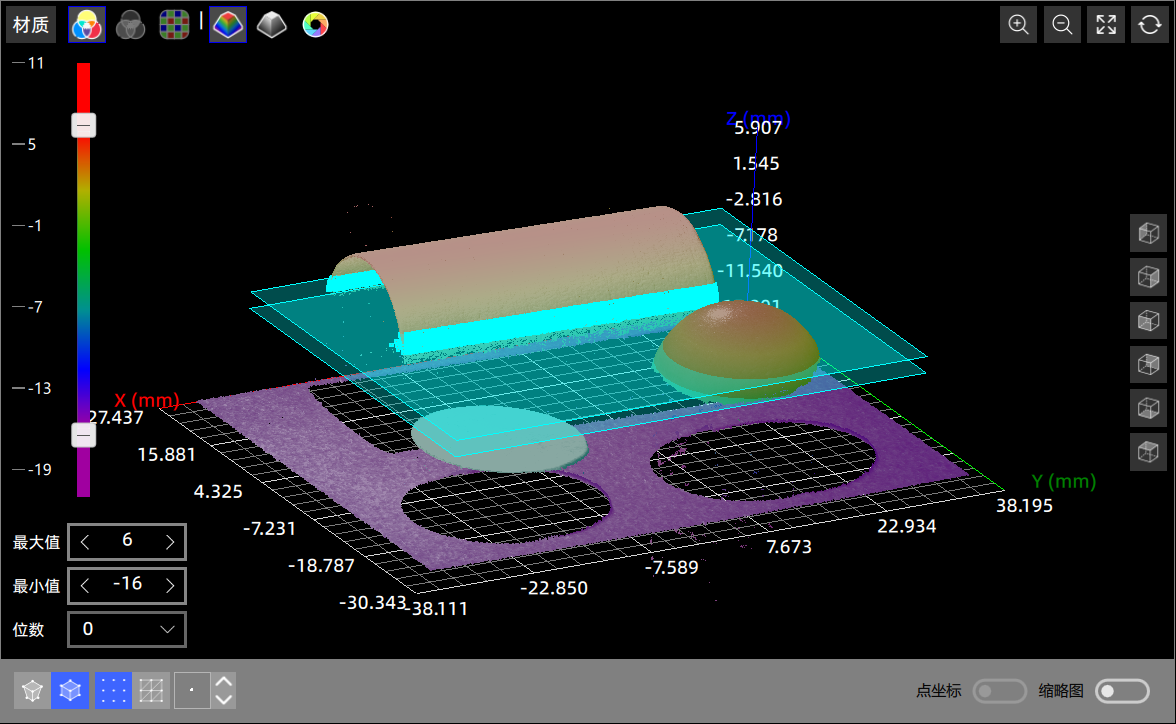

初始α平面（数据底面）	移动12的平面一和移动14后的平面二（与圆柱相交形成截面数据，仅区域3D内的点云参与生成截面）

输入

点云

输入	类型	说明
输入点云	点云	/

平面

输入	类型	说明
初始平面α	平面	横截面初始位置。
方法	枚举	通过平面内阈值：通过根据平面及内点阈值截取点云。 通过平面切片: 截取平面切片一到平面切片二之间的点云。
平面α平移距离	实数	通过平面α平移截取不同位置的点云截面，有符号区分移动方向。 当方法为通过平面内阈值时需设置
切片位置一	平面	平面切片一平移的距离，通过平面α平移指定距离得到平面切片一，有符号区分移动方向。当方法为通过平面切片时需设置
切片位置二	平面	平面切片二平移的距离，通过平面α平移指定距离得到平面切片二，有符号区分移动方向。当方法为通过平面切片时需设置

区域3D

输入	类型	说明
区域3D	区域	区域内的点云才会参与计算轮廓，通过绘制或继承得到一个3D区域。3D区域内的数据才会参与生成横截面。输入区域 查看详细说明：3D区域方法、3D区域类型、3D区域。

参数说明

横截面

截面附近点距离阈值

通过阈值获取截面附近的点。

横截面图像

启用

启用后，会额外输出一张截面数据到截面投影图，需要同时配置下面的参数。

投影到截面的中心点

选择截面的中心点为该点，截面可最终在横截面图像中居中显示。

投影到截面的X方向点

选择截面上的一点作为X方向的点，该点作为截面投影图的X方向。

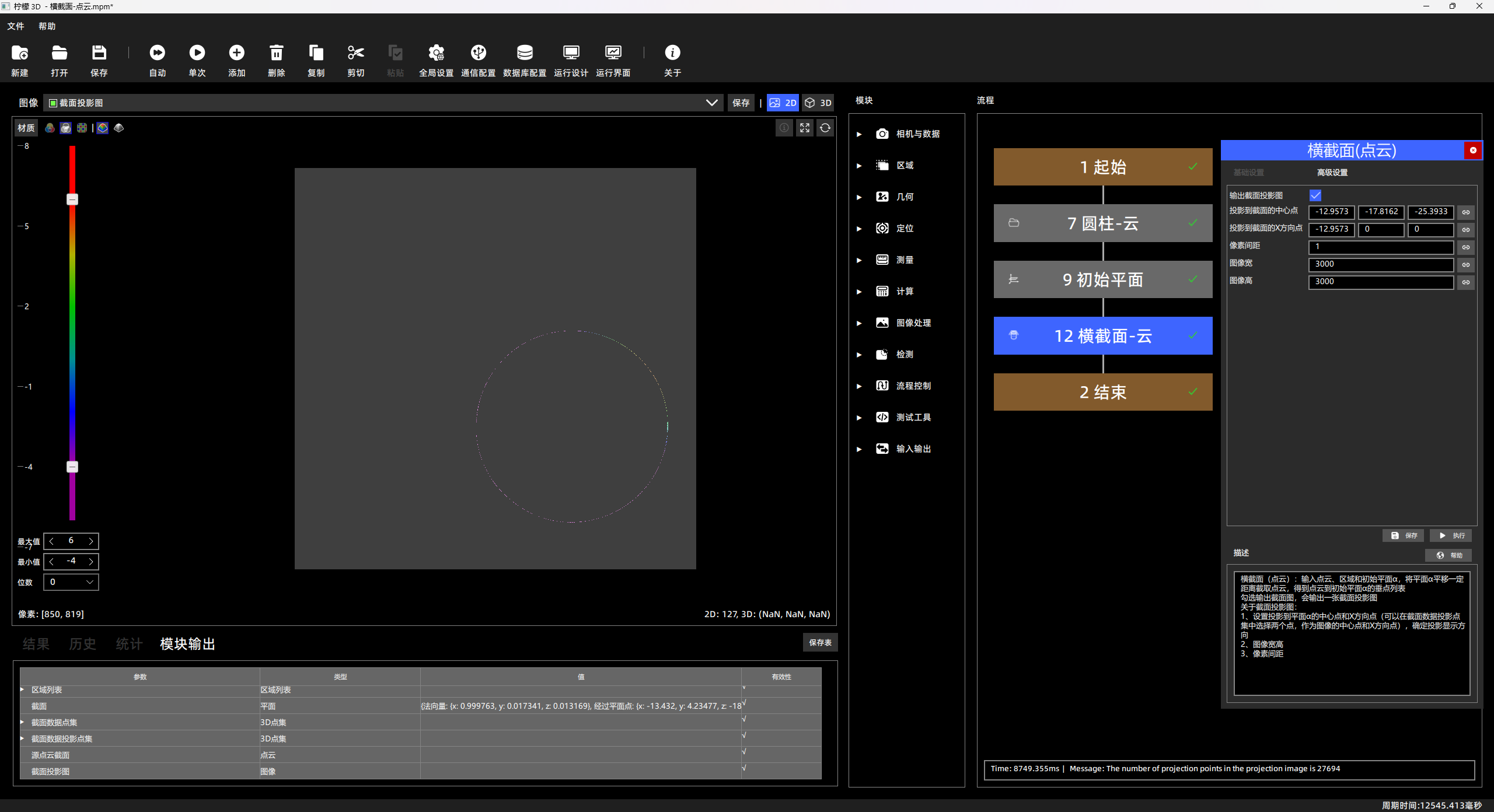

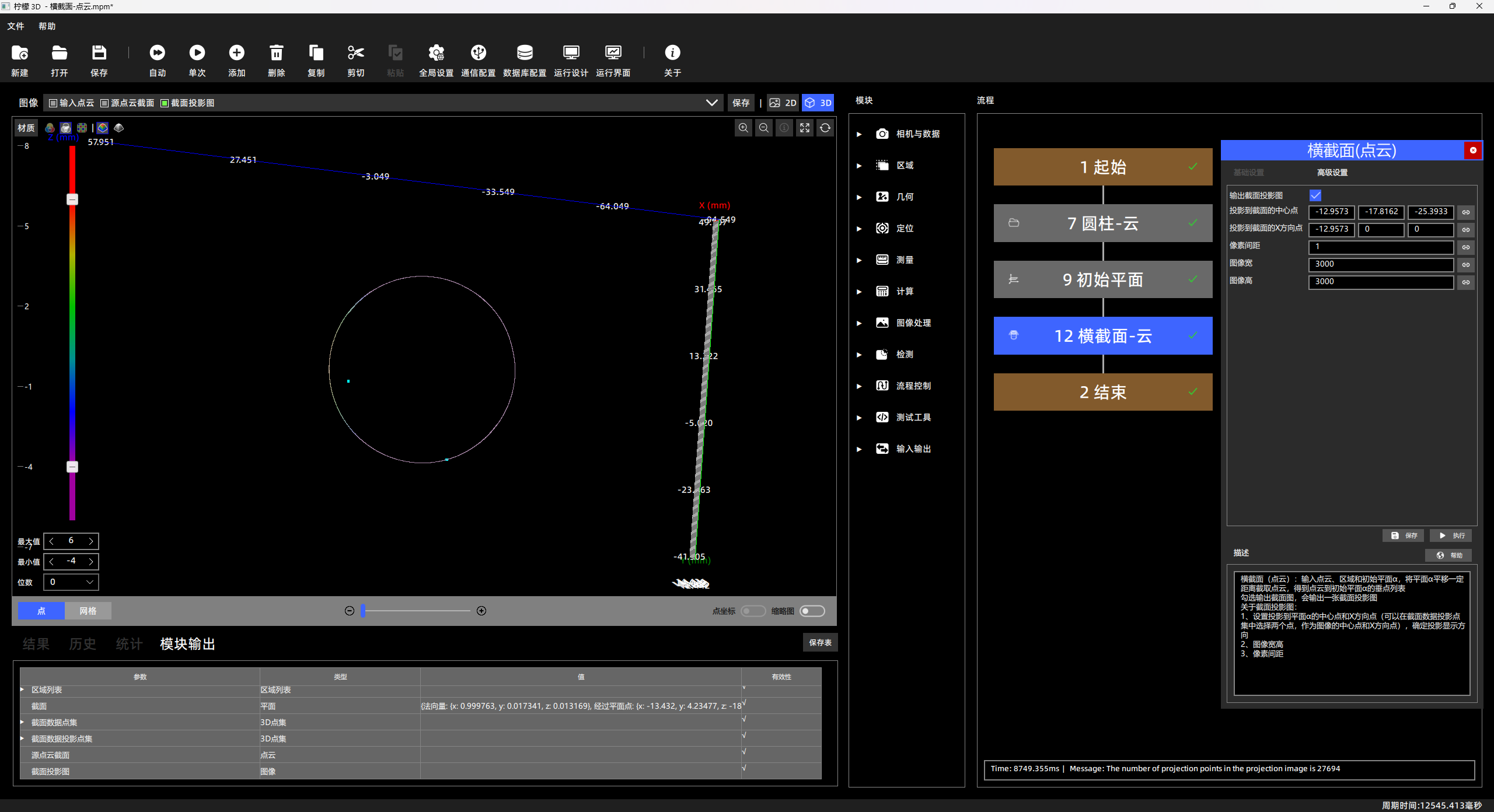

示例: 启用横截面图像，投影到截面中心点为（0，13，0），x方向为x轴，像素间距0.02，图像宽2500，图像高2500

横截面图像

像素间距

截面投影图像素之间的实际距离(与三维数据同单位)，越小则横截面图像中截面细节更多。

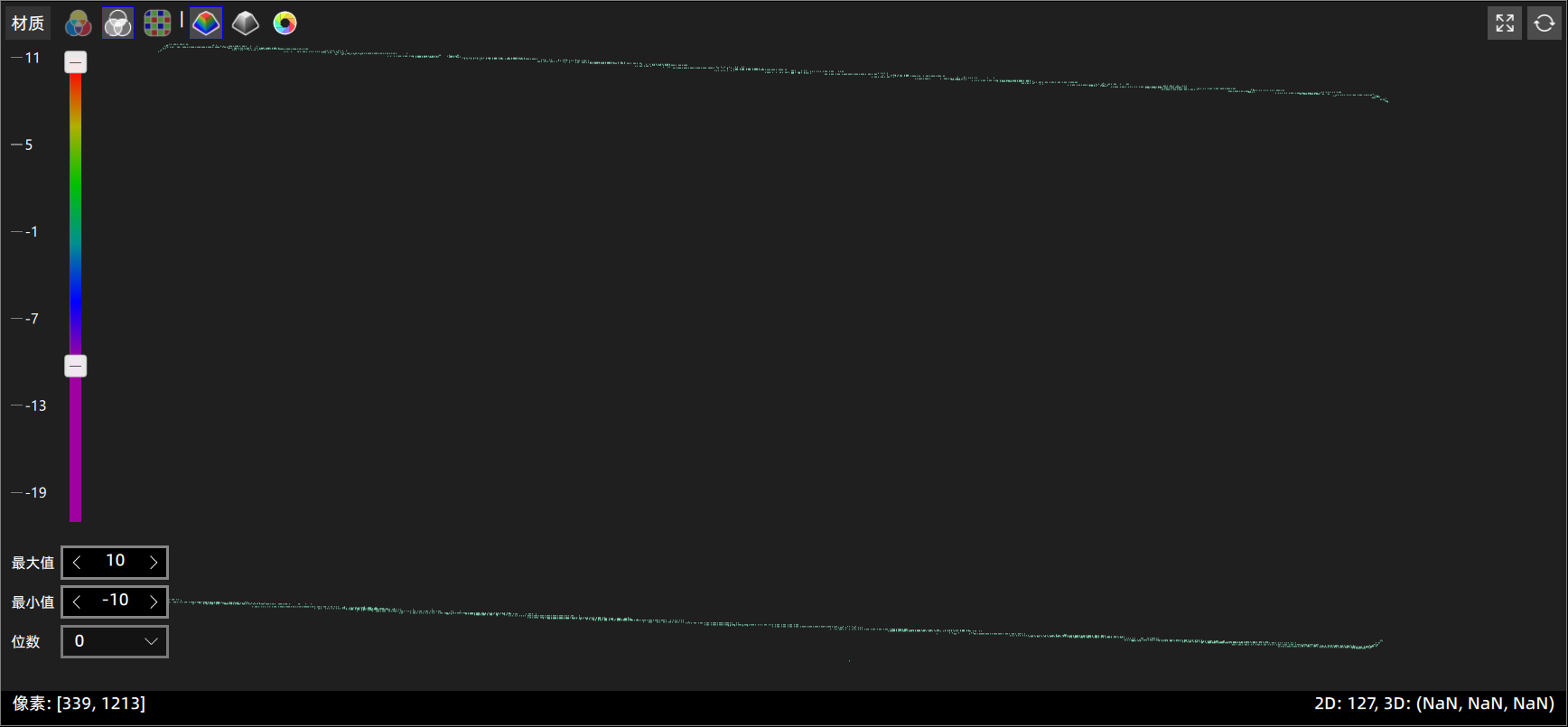

示例: 像素间距分别为0.1和0.02时生成的横截面图像的效果

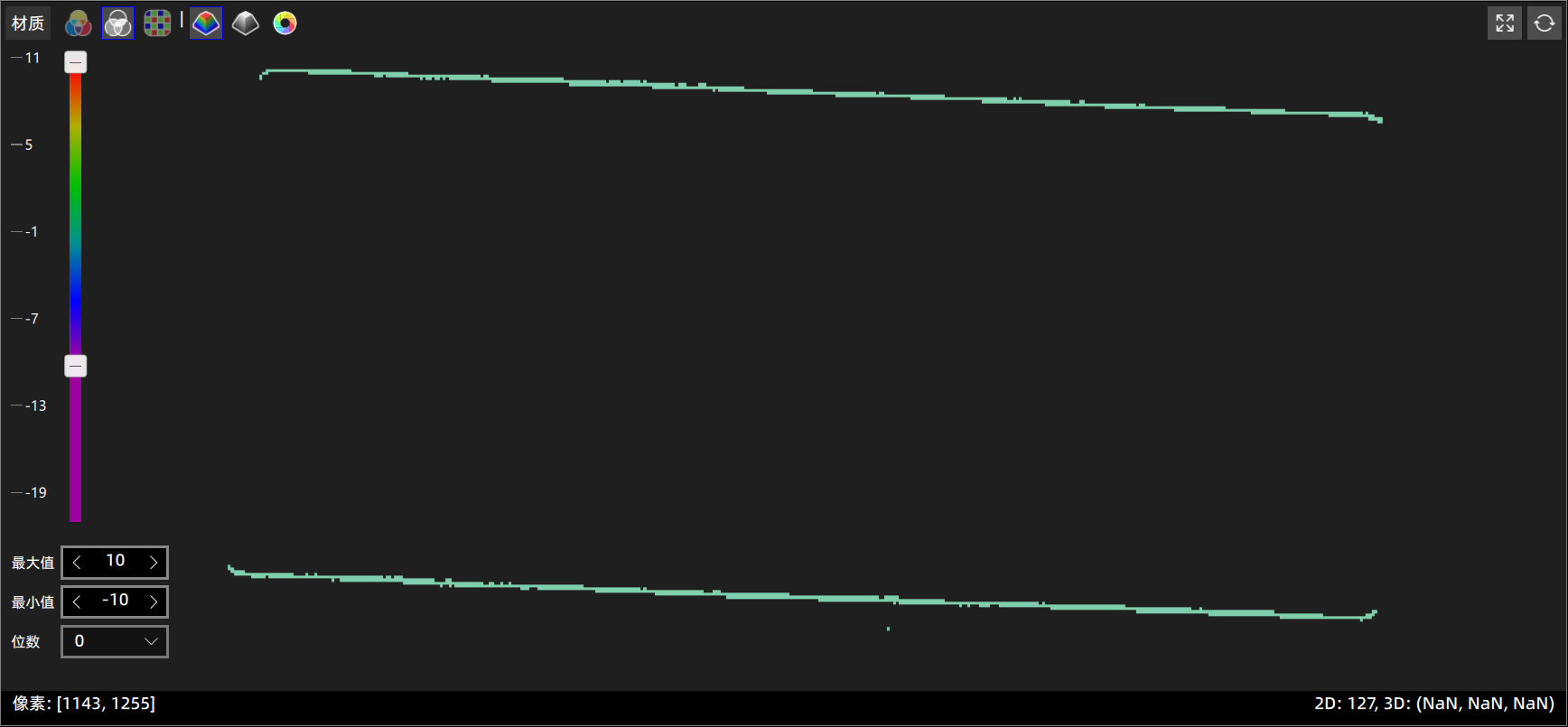

像素间距0.1	像素间距0.02

图像宽

截面投影图的宽。

图像高

截面投影图的高。

输出

输出	类型	默认启用	额外启用条件	说明
区域列表	3D区域集	是	/	/
截面	平面	是	/	/
平面切片一	平面	否	参数-平面-方法为通过平面切片	/
平面切片二	平面	否	参数-平面-方法为通过平面切片	/
截面数据点集	3D点集	是	/	/
截面数据投影点集	3D点集	是	/	/
投影点集变换到水平面	2D点集	是	/	/
截面轮廓	轮廓	是	/	/
源点云截面	图像	是	/	/
截面投影图	图像	否	参数-横截面图像为启用	/
