截线轮廓
功能介绍
模块位置：数据-截线轮廓
从3D图像（盛相mpdat）中，在2D图像坐标系中设置2D直线为截线，将截取到的3D数据转换为二维轮廓数据（第一维为当前点到起点连线在xy平面上的距离，第二维为当前点的Z值）；
 |  |
|---|---|

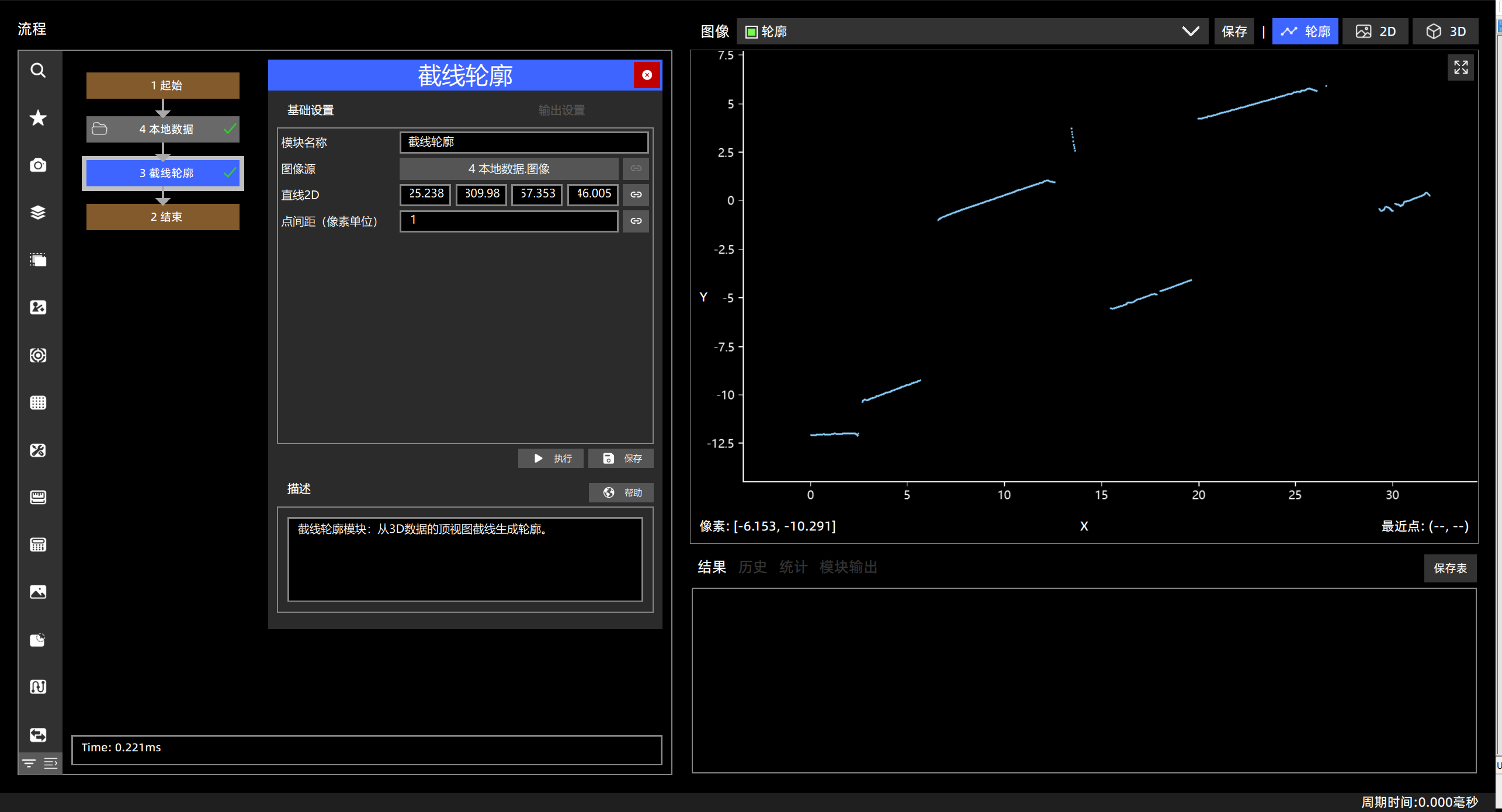

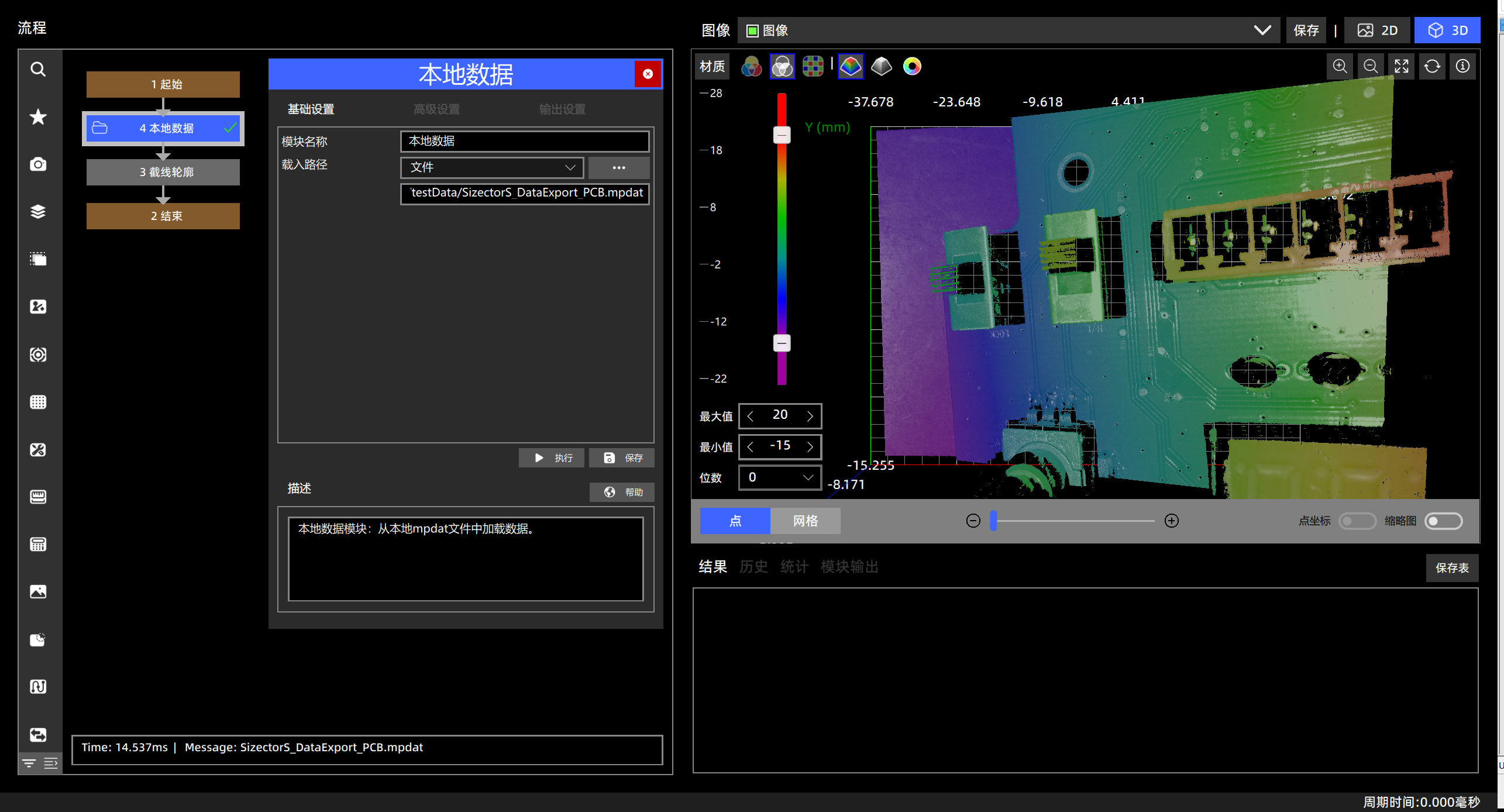

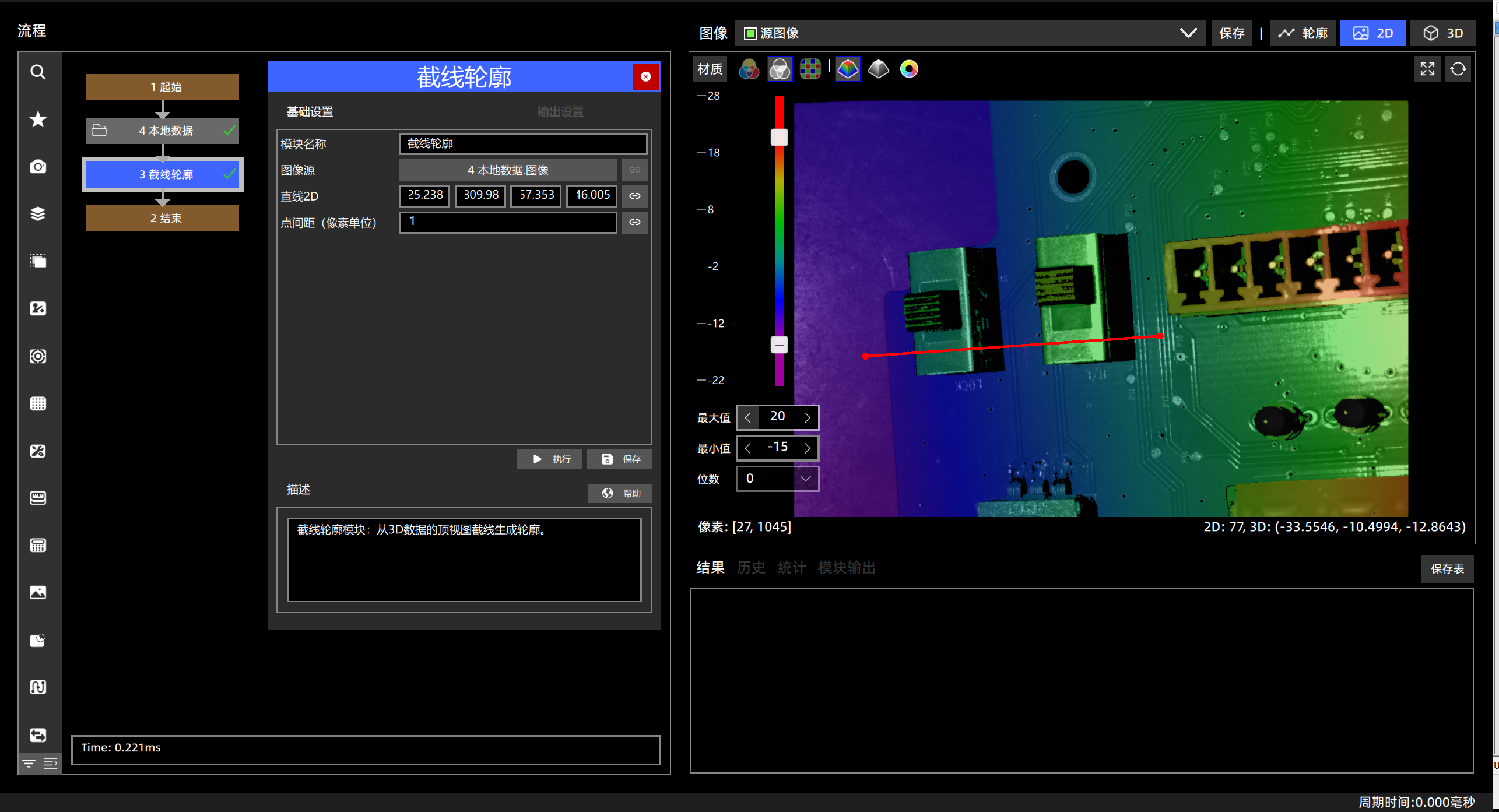

| 设置截线位置 | 输出轮廓 |
使用场景
从3D图像数据中生成轮廓数据，将三维测量简化为二维测量；
输入
图像
| 输入 | 类型 | 说明 |
|---|---|---|
| 图像源 | 图像 | 3D图像数据 |
截线
| 输入 | 类型 | 说明 |
|---|---|---|
| 直线2D | 2D直线 | / |
参数说明
点间距（像素单位）
控制生成轮廓度数据密度，从截线起点以点间距为像素距离提取3d点，并转化为2d轮廓，点间距越大数据越稀疏；
示例: 点间距分别为1和10时生成的轮廓显示如下
 |  |
|---|---|

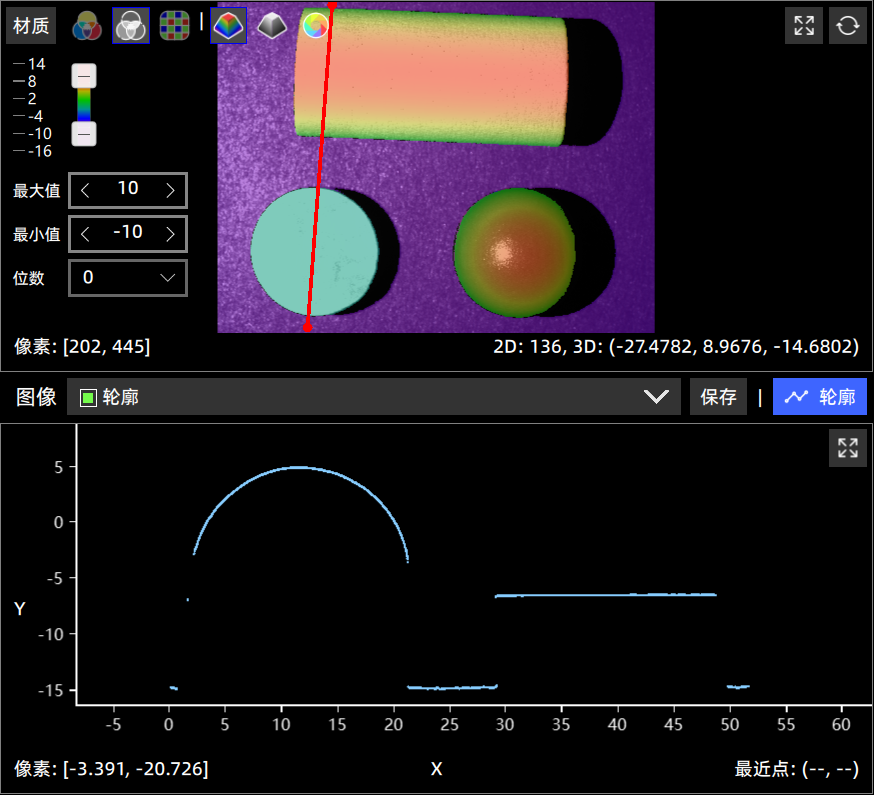

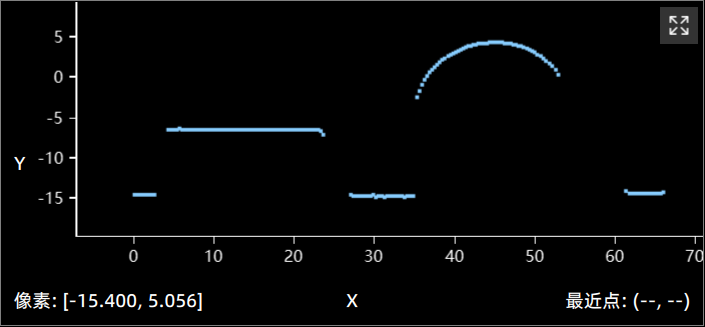

| 点间距为1 | 点间距为10 |
截线宽度
当相邻区域截线轮廓与当前截线位置轮廓一致时，通过增大截线宽度，可在截线的垂线方向对数据做滤波，降低最终轮廓中的噪声水平；
 |  |
|---|---|

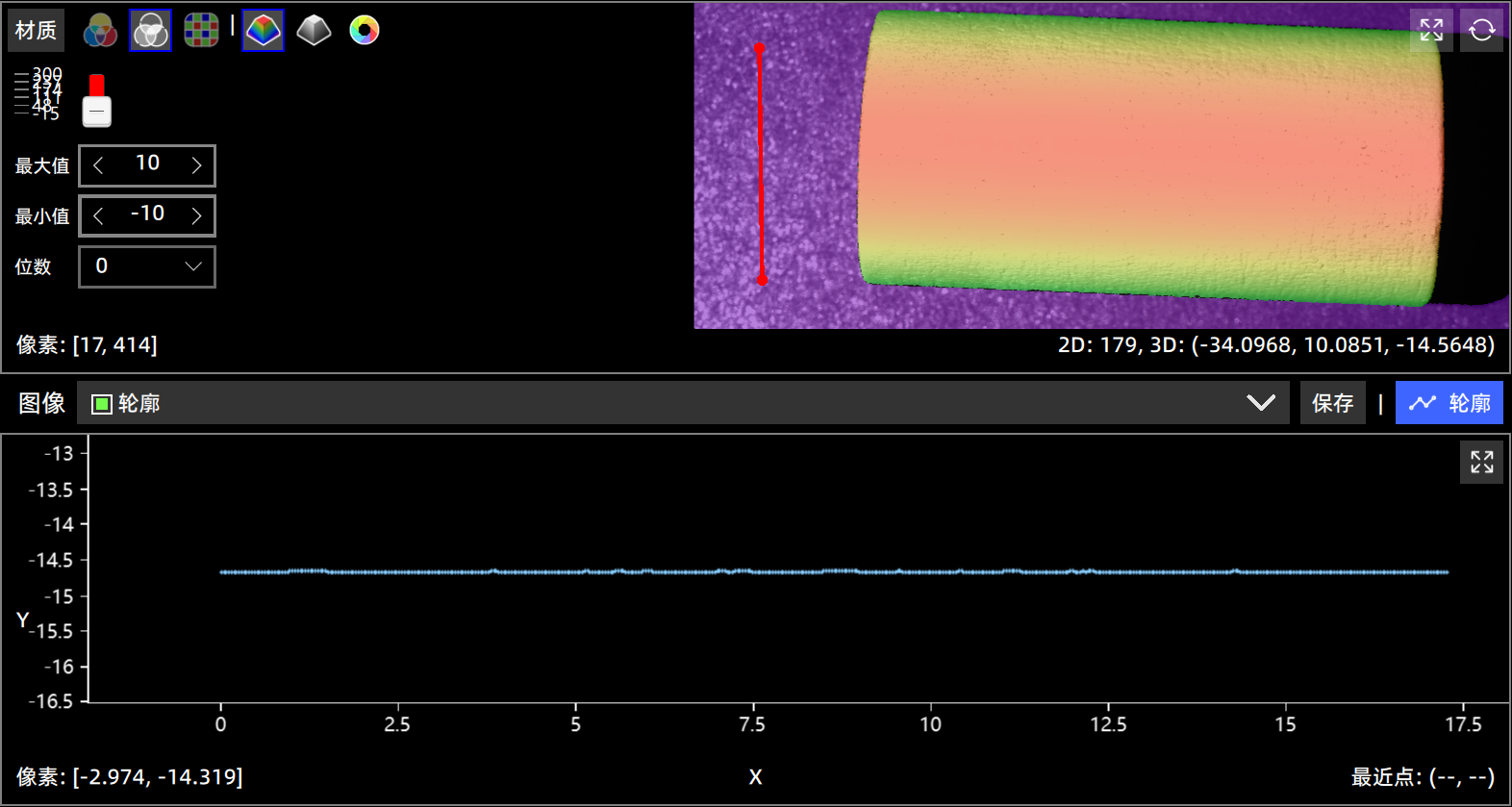

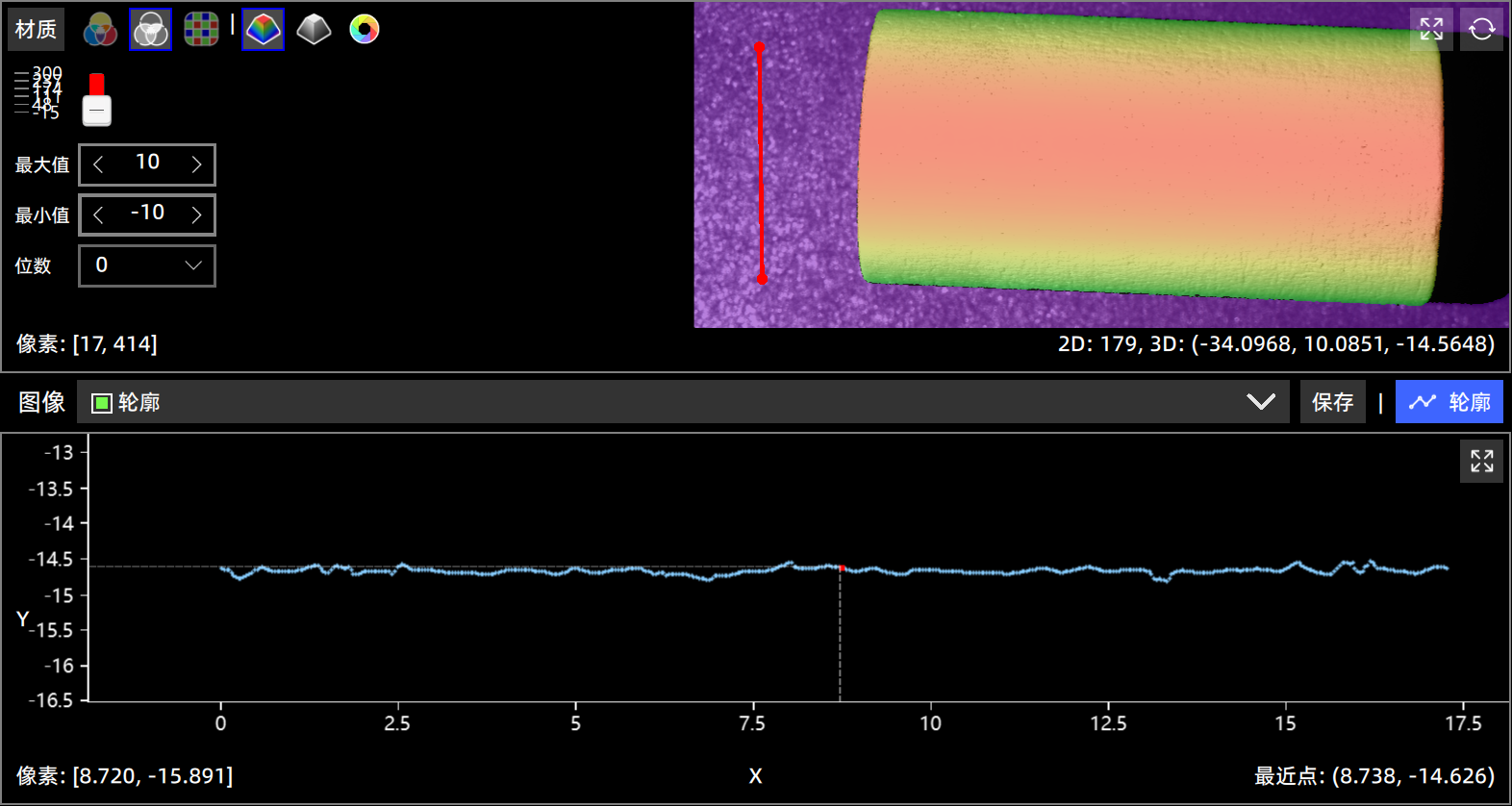

| 截线数量为1 | 截线数量为51 |
输出
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|---|---|---|---|
| 轮廓 | 轮廓 | 是 | / | / |
