阵列区域
功能介绍
模块位置：区域-阵列区域
创建阵列区域，用作图像处理或测量的感兴趣区域（ROI）；如芯片BGA封装焊点检测；
 |
|---|

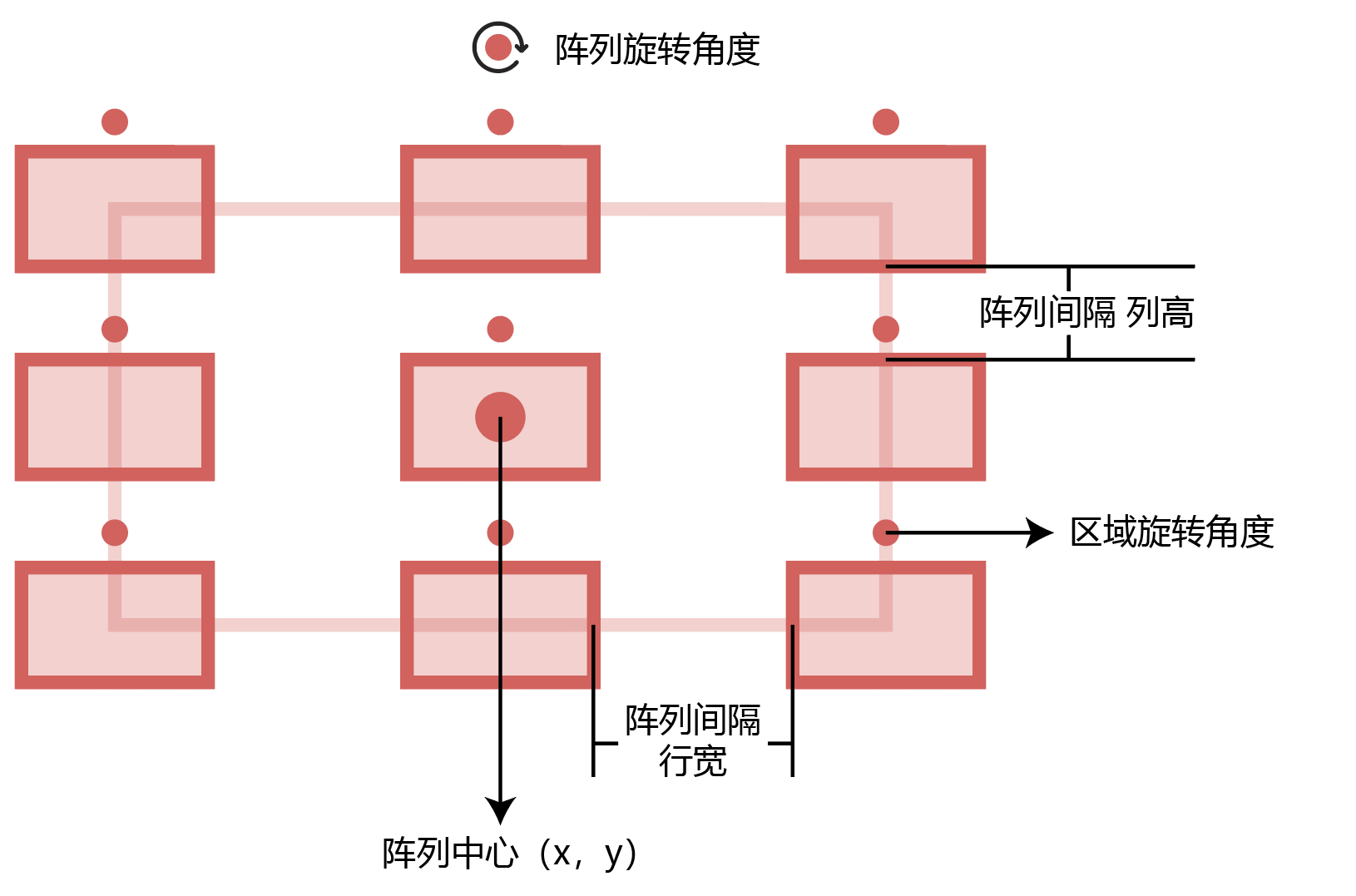

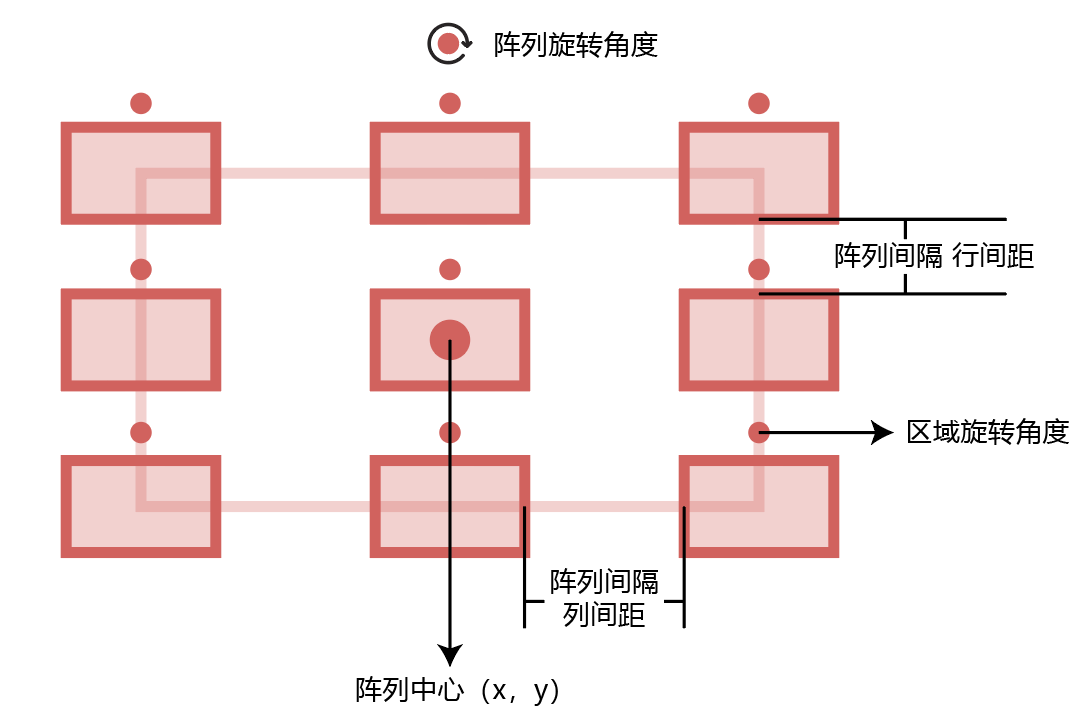

| 阵列由阵列中心、阵列间隔、阵列旋转角度、区域旋转角度、区域尺寸定义 |
使用场景

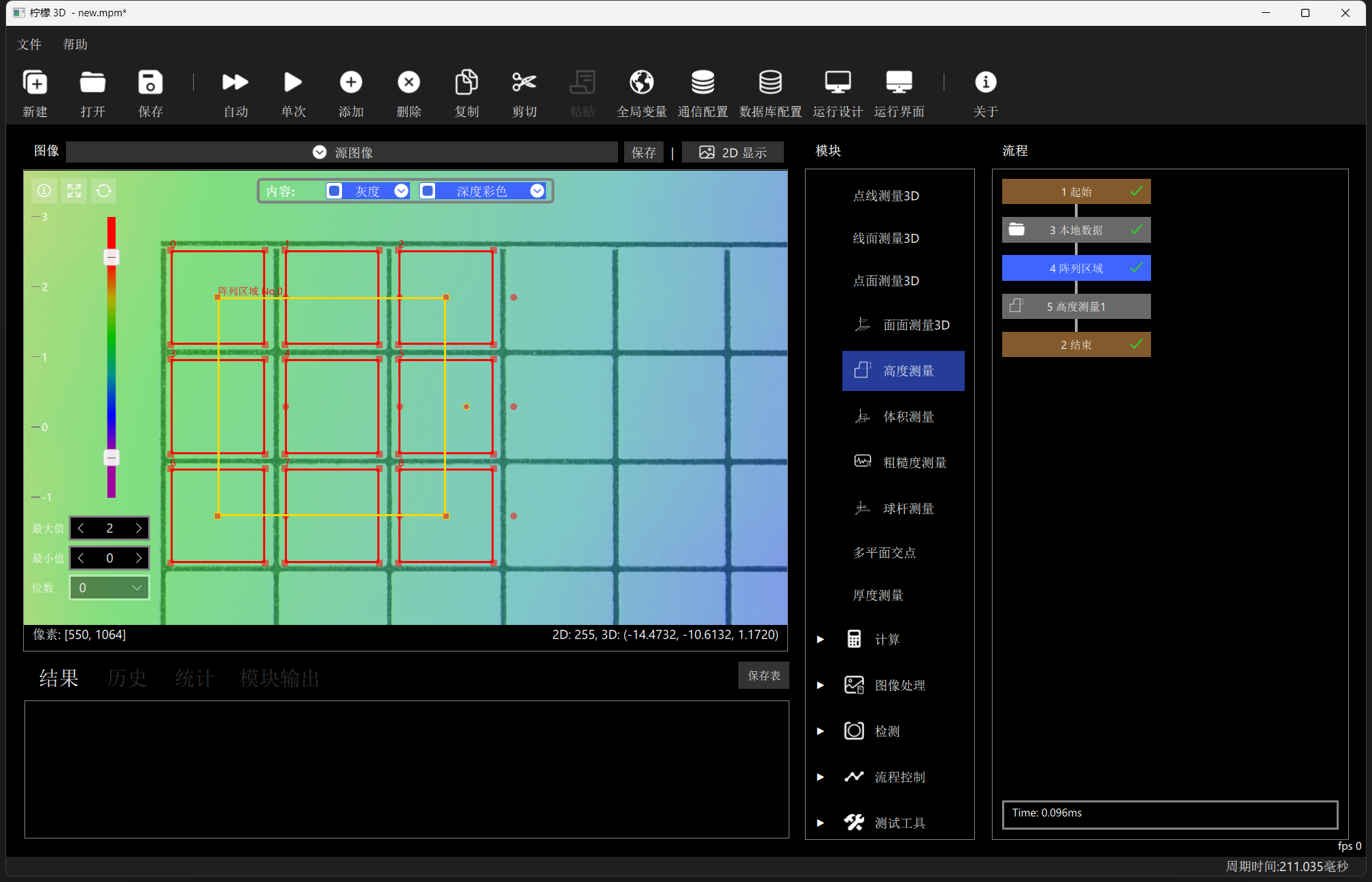

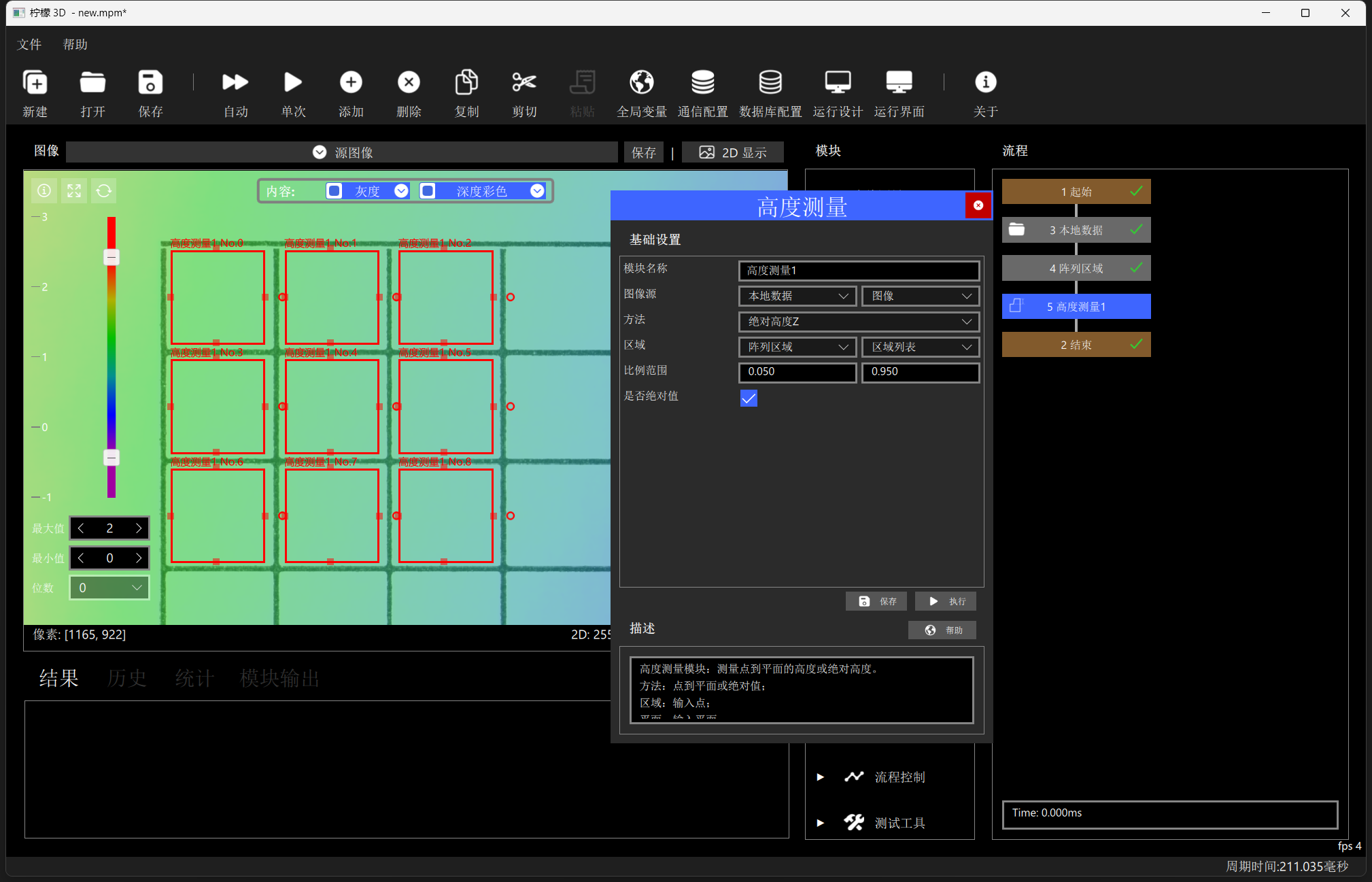

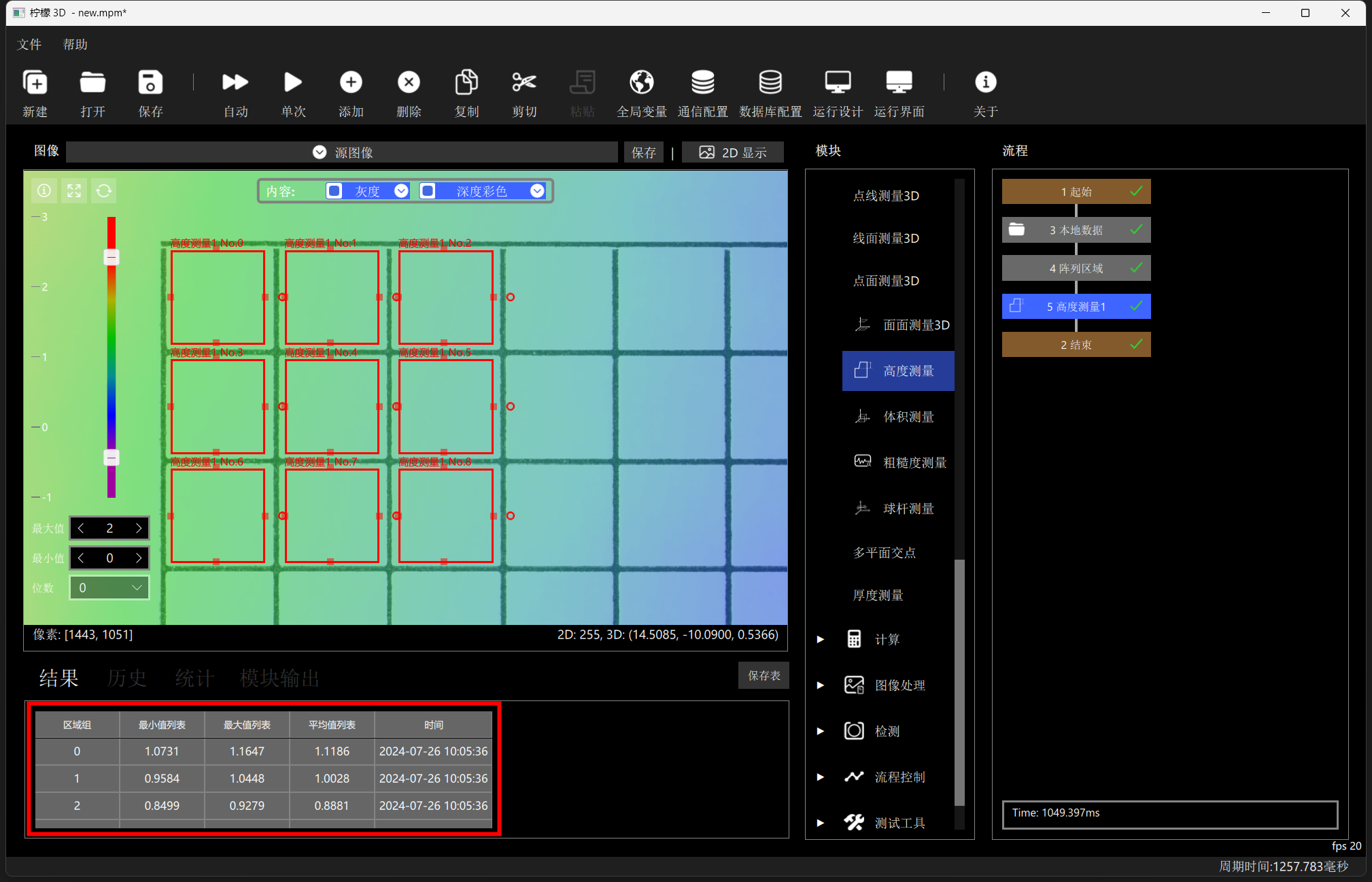

当多个模块需要共用相同区域时，可通过添加阵列区域模块，生成的输出区域来实现；
| 输入 | 类型 | 说明 |
|---|
| 图像源 | 图像 | 可用于调整区域在图像上的位置 |
| 输入 | 类型 | 说明 |
|---|

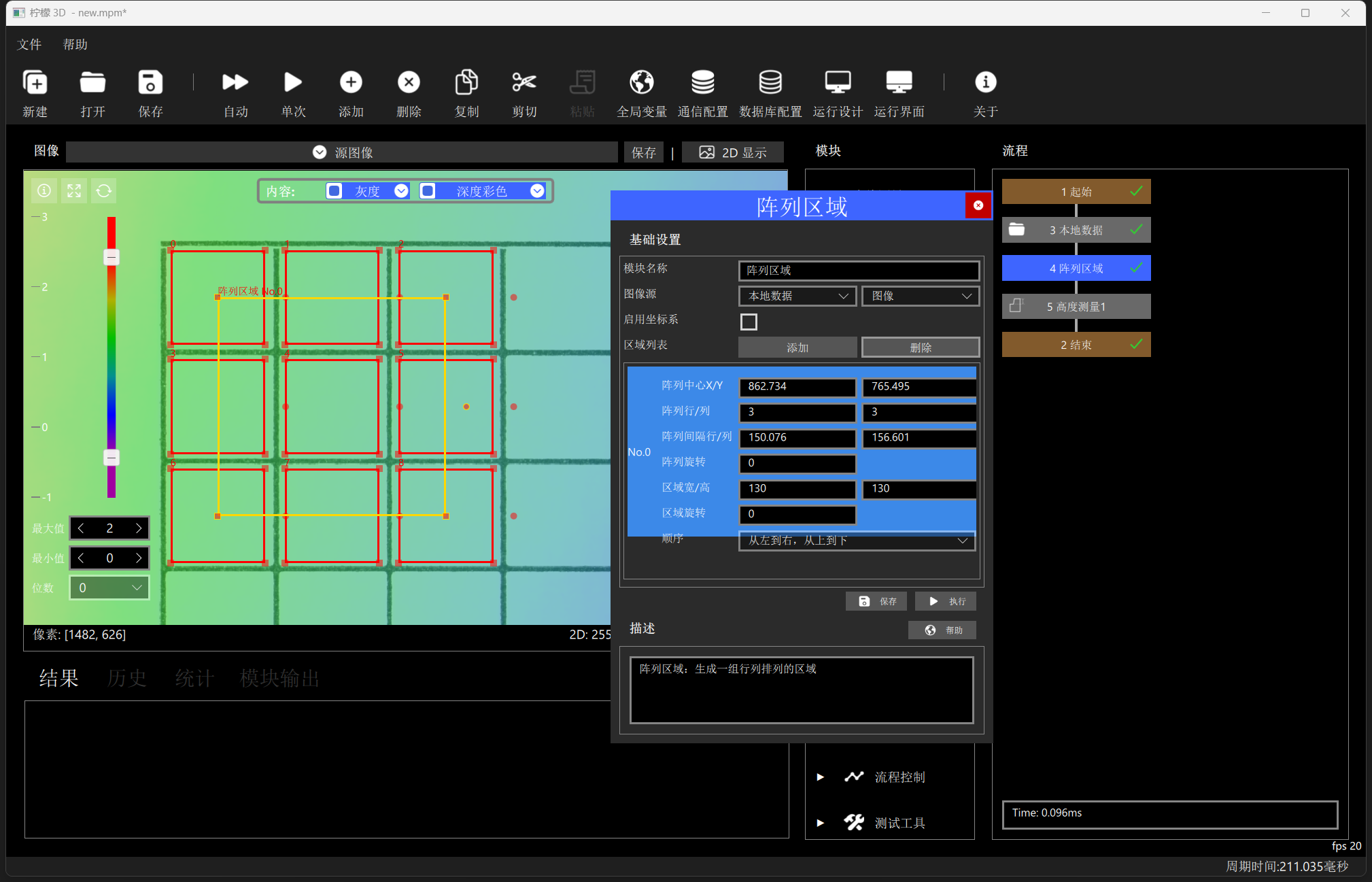

| 区域列表 | / | 仅支持通过绘制得到输入区域：区域类型、区域列表、启用坐标系、坐标系。 |
| 启用坐标系 | 布尔 | 是否启用坐标系。 |
| 坐标系 | 坐标系 | 选取使用的坐标系坐标系。 |
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|
| 区域列表 | 区域集 | 是 | / | / |
| 区域中心列表 | 2D点集 | 是 | / | / |
