环形区域
功能介绍
创建环形区域，用作图像处理或测量的感兴趣区域roi；
模块位置：区域-环形区域
使用说明
参数说明
- 图像源：区域对应的图像，用于调整区域到目标位置
- 启用坐标系：是否启用坐标系
- 坐标系：启用坐标系时，区域可根据输入坐标系变换到指定位置，用于被测物体存在位置变化的任务，将区域与被测物体的特征进行锚定
- 区域列表：可添加或删除鼠标选中的区域
- 中心X/Y：区域中心x、中心y；也可以通过鼠标拖动改变区域位置
- 内半径/外半径：内半径、外半径；也可以通过鼠标拖动调整区域尺寸
案例流程
-

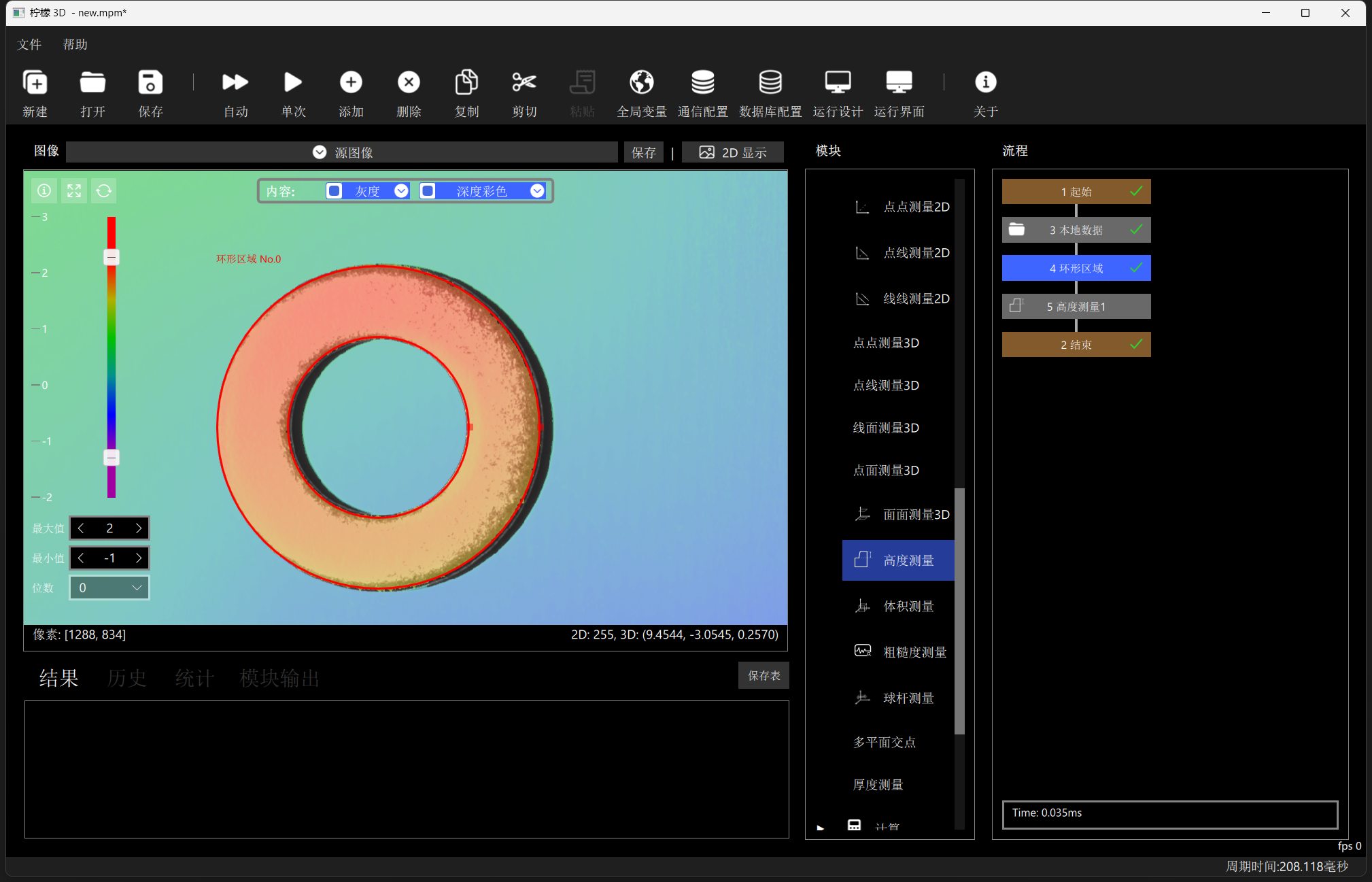

获取源数据，可以选择相机或者加载本地数据；
-

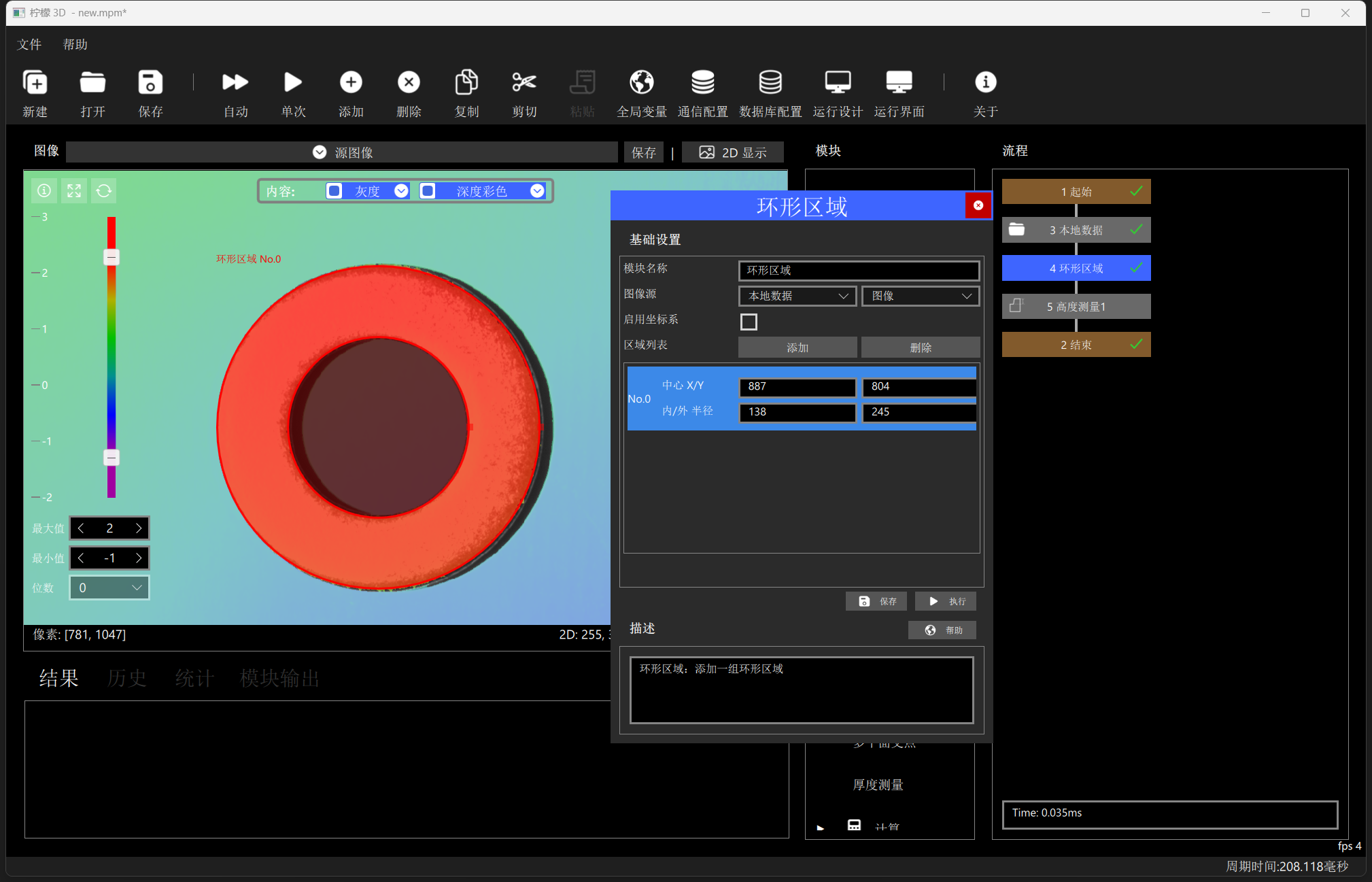

添加环形区域，根据测量任务调整区域位置和个数；

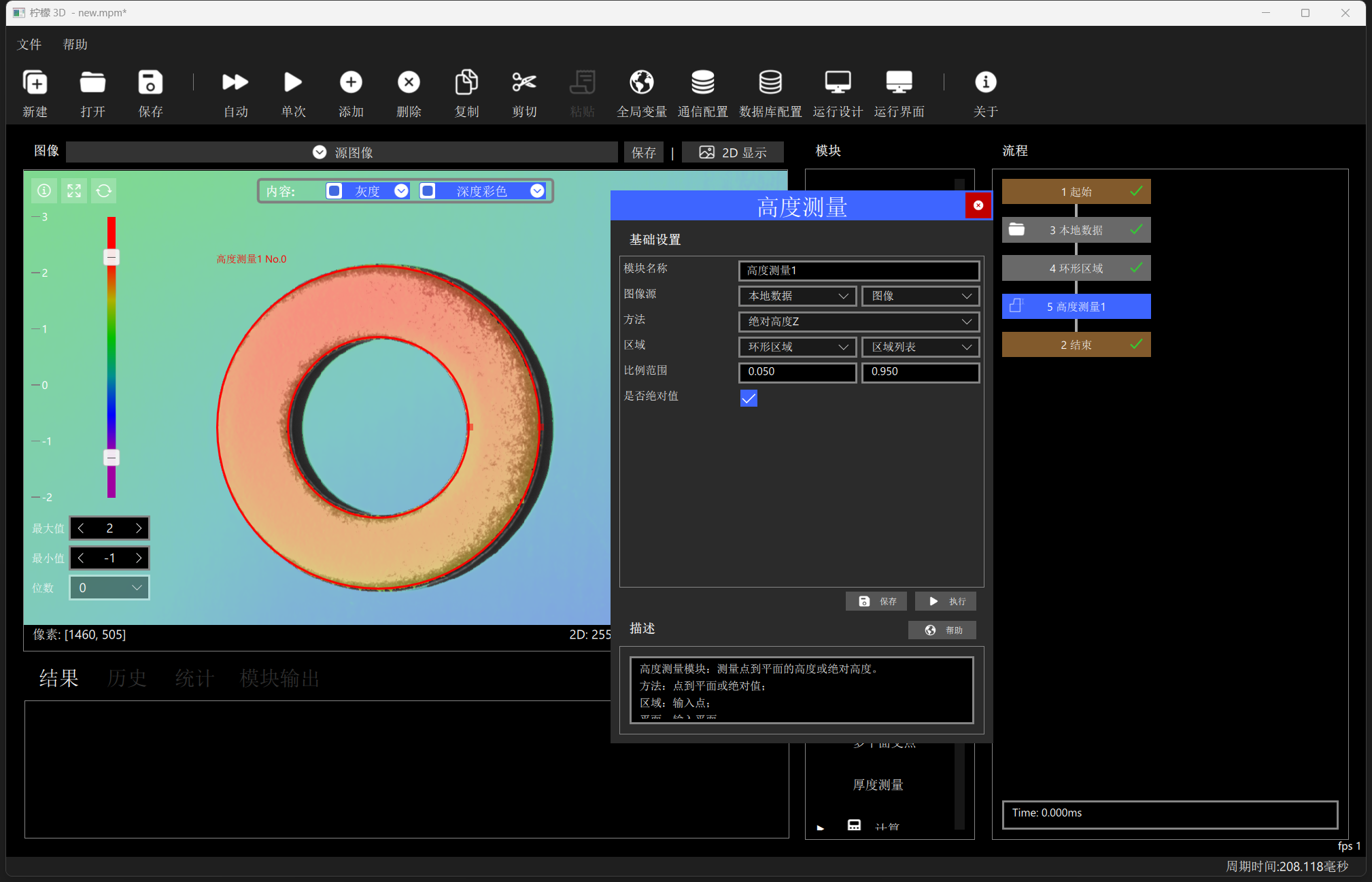

- 添加图像处理模块或测量模块，选择环形区域输出作为区域输入；

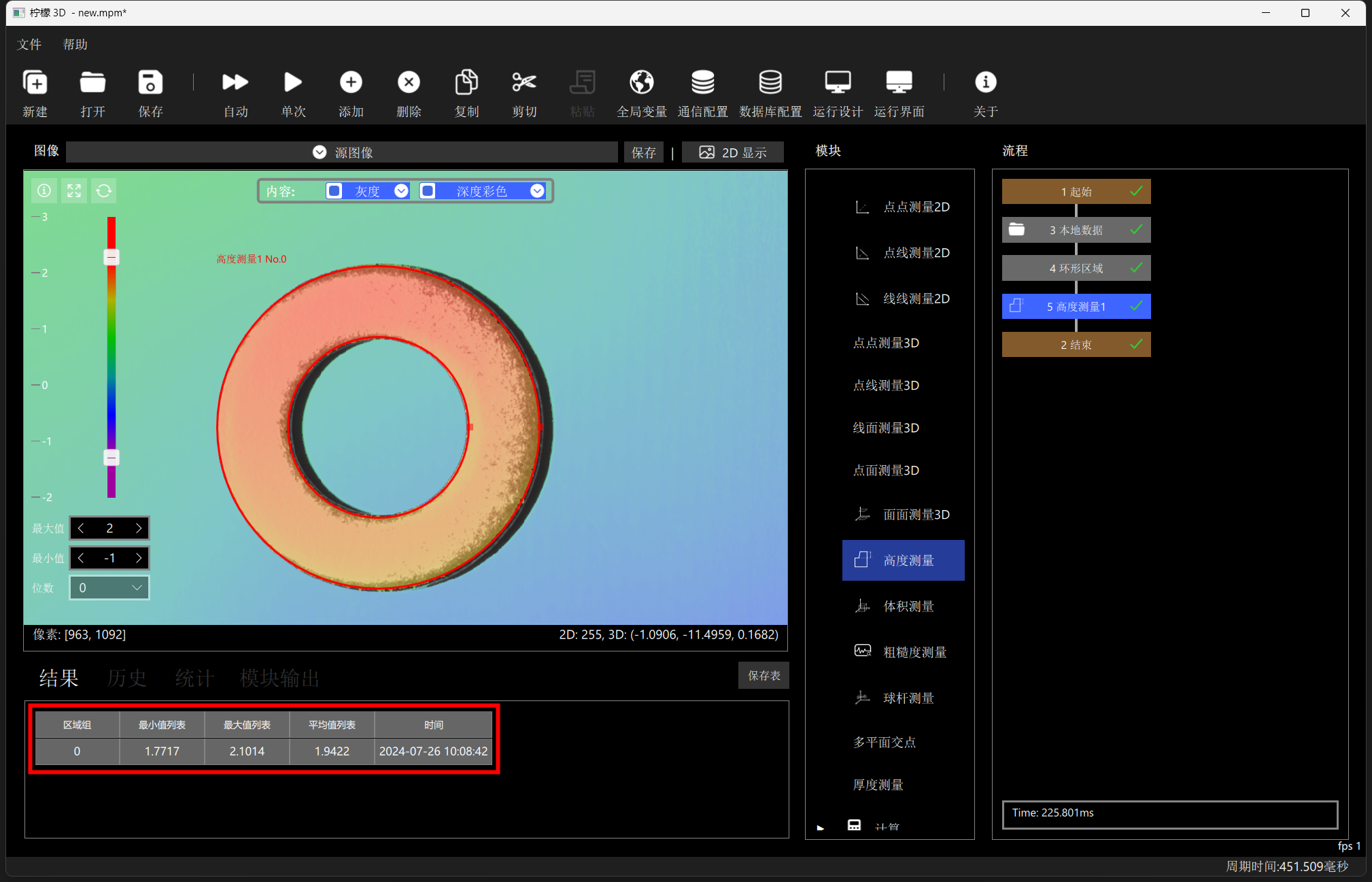

- 执行流程，查看区域的图像处理或测量结果；
信息
上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
