功能介绍​

模块位置：区域-路径区域

创建自定义分布的多个旋转矩形区域，用作图像处理或测量的感兴趣区域（ROI）；如胶路的选点测量；多个旋转矩形区域的参数来源有两个：

  • Json列表：旋转矩形object数组，每个object由centerX、centerY、width、height、angle描述；
  • 数据列表：由中心点列表、宽列表、高列表、角度列表描述；列表可由静态列表或动态列表创建;

使用场景​

当多个模块需要共用相同路径区域时，可通过继承路径区域的输出区域来实现；

示例说明​

Json列表​

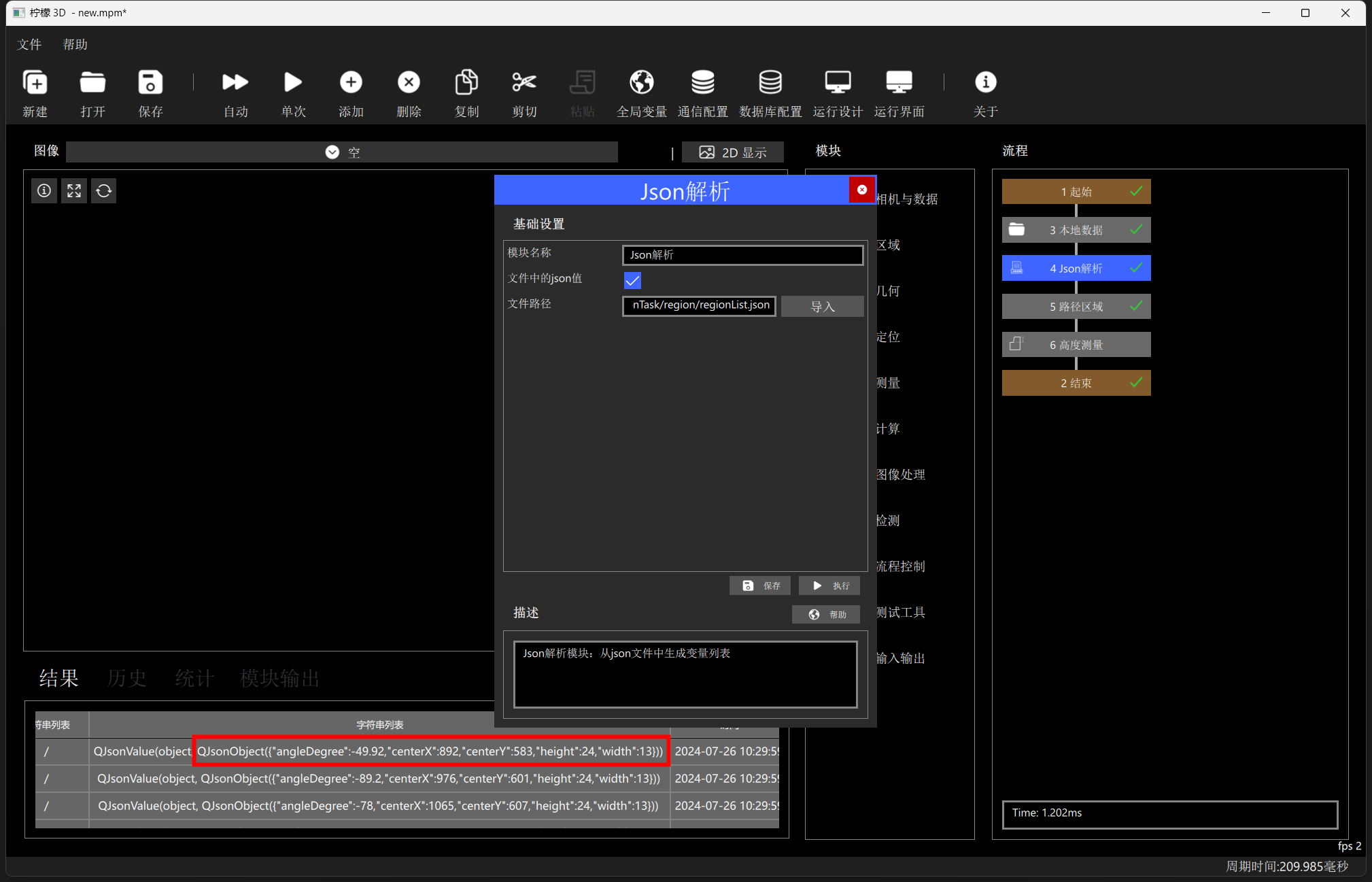

根据被测位置，构建路径区域文件，读入后生成一系列旋转矩形；

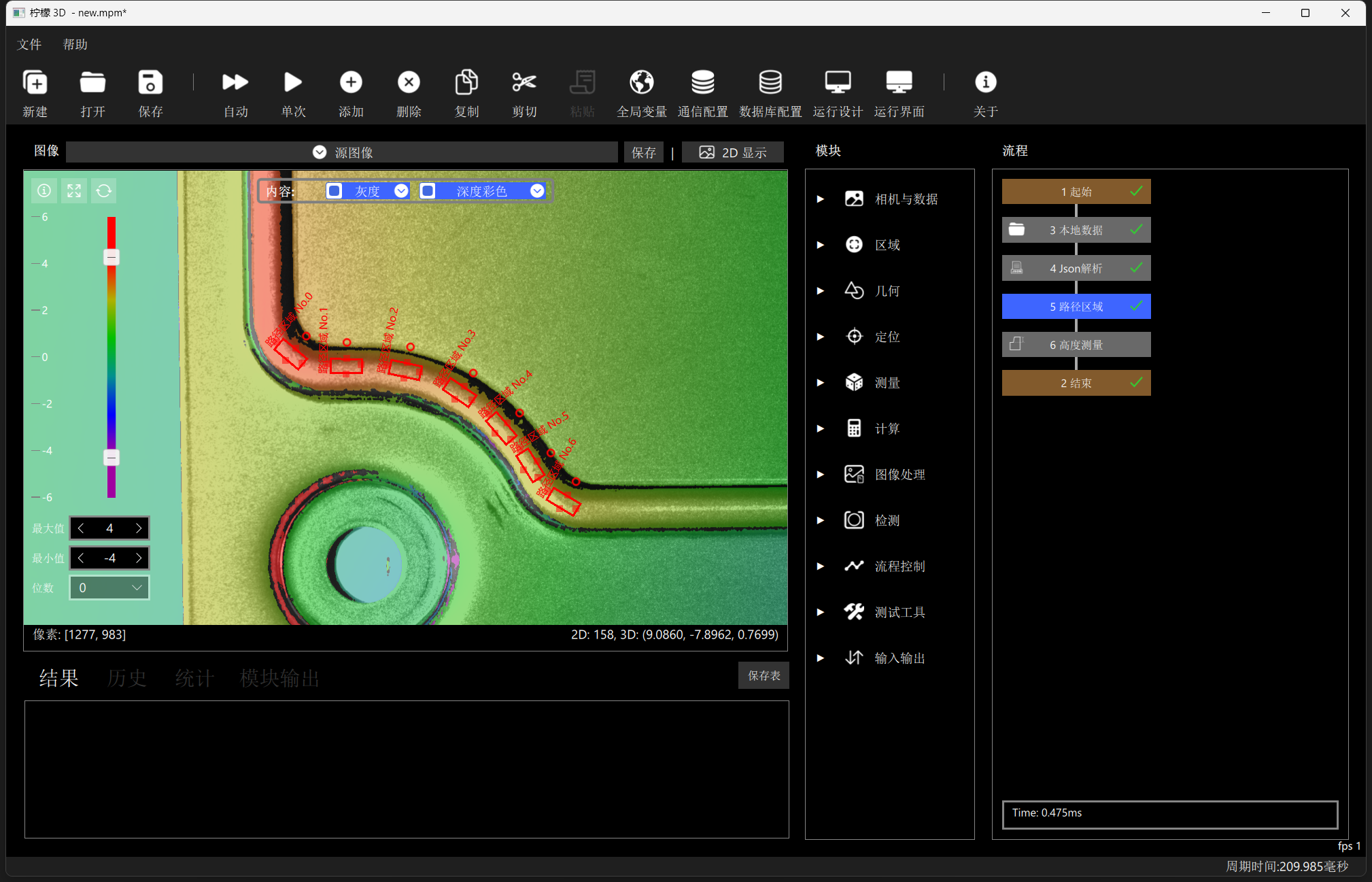

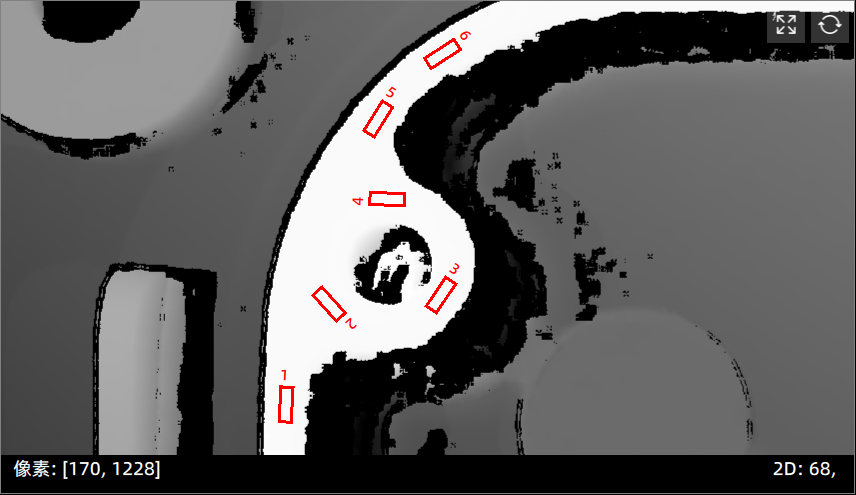

pathRegion-jsonList
由路径区域文件构造的路径区域

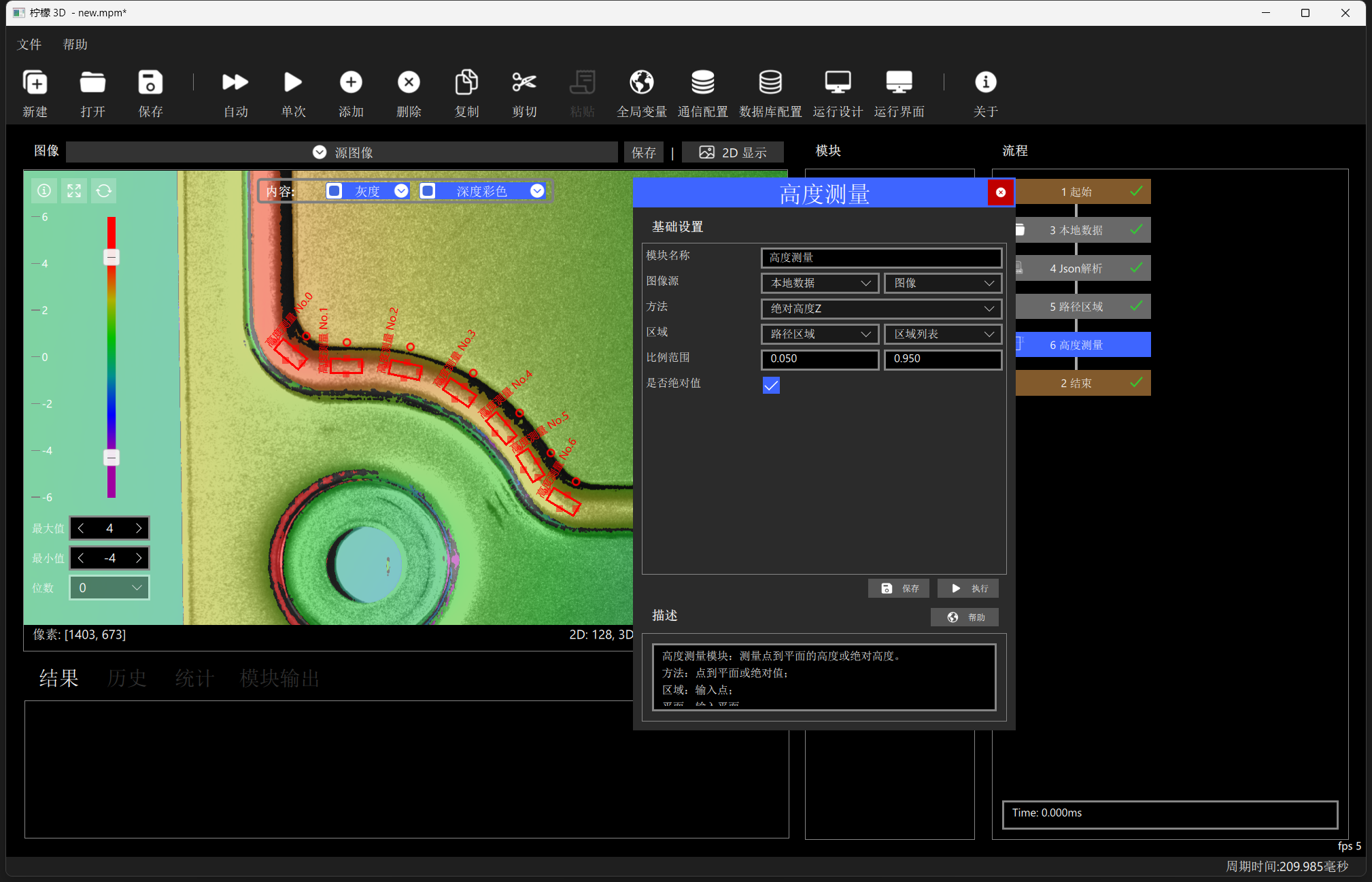

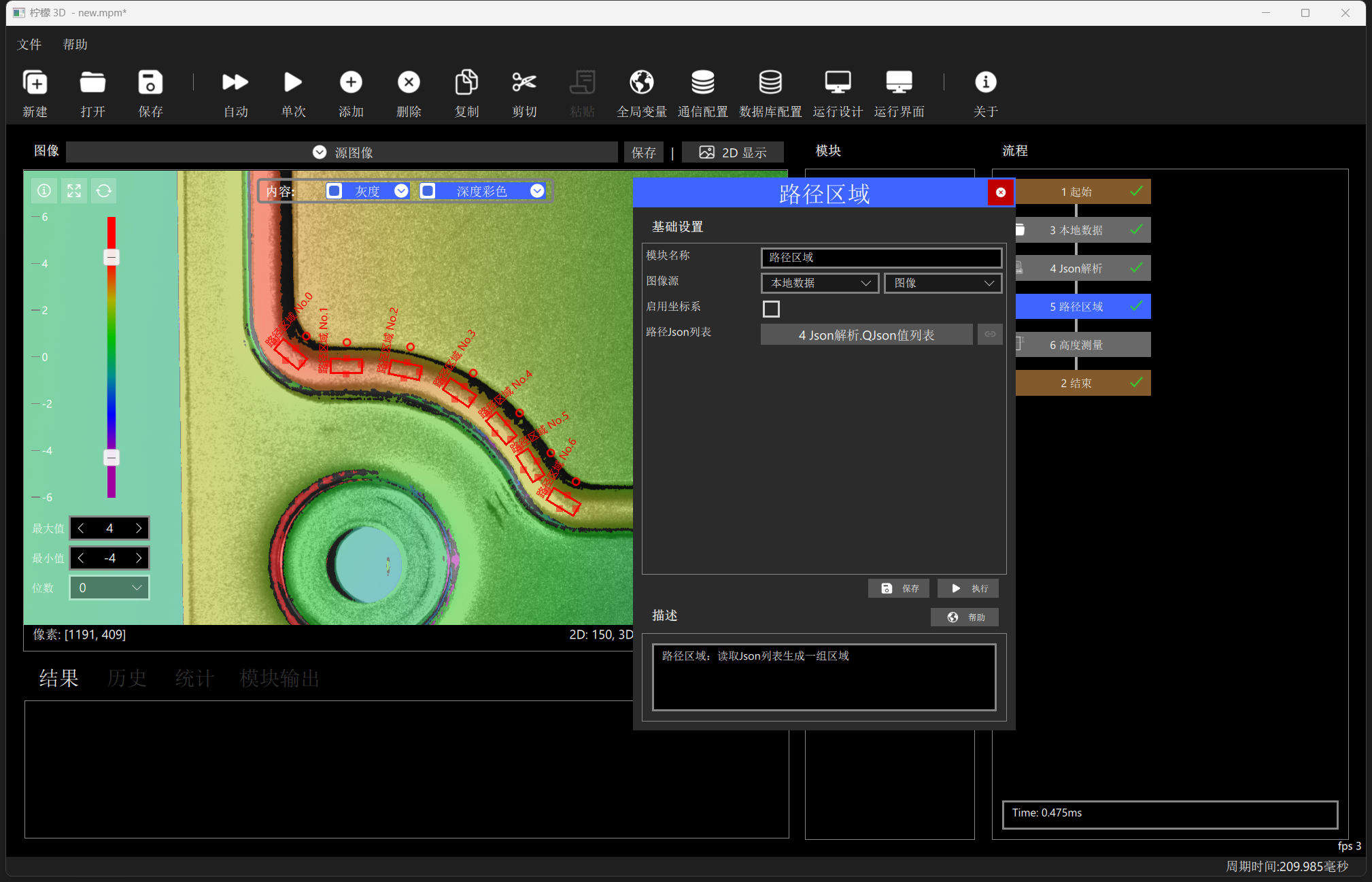

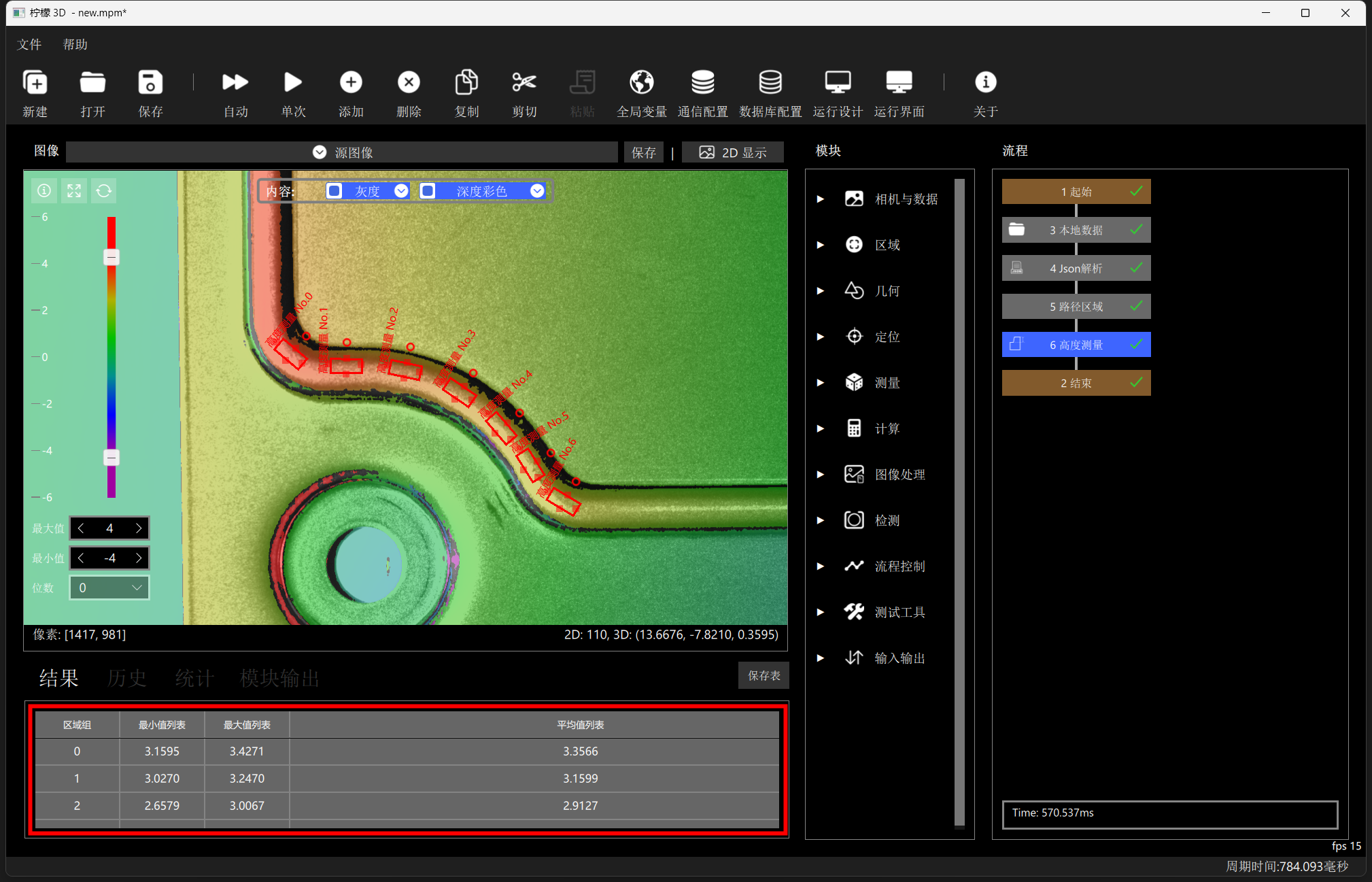

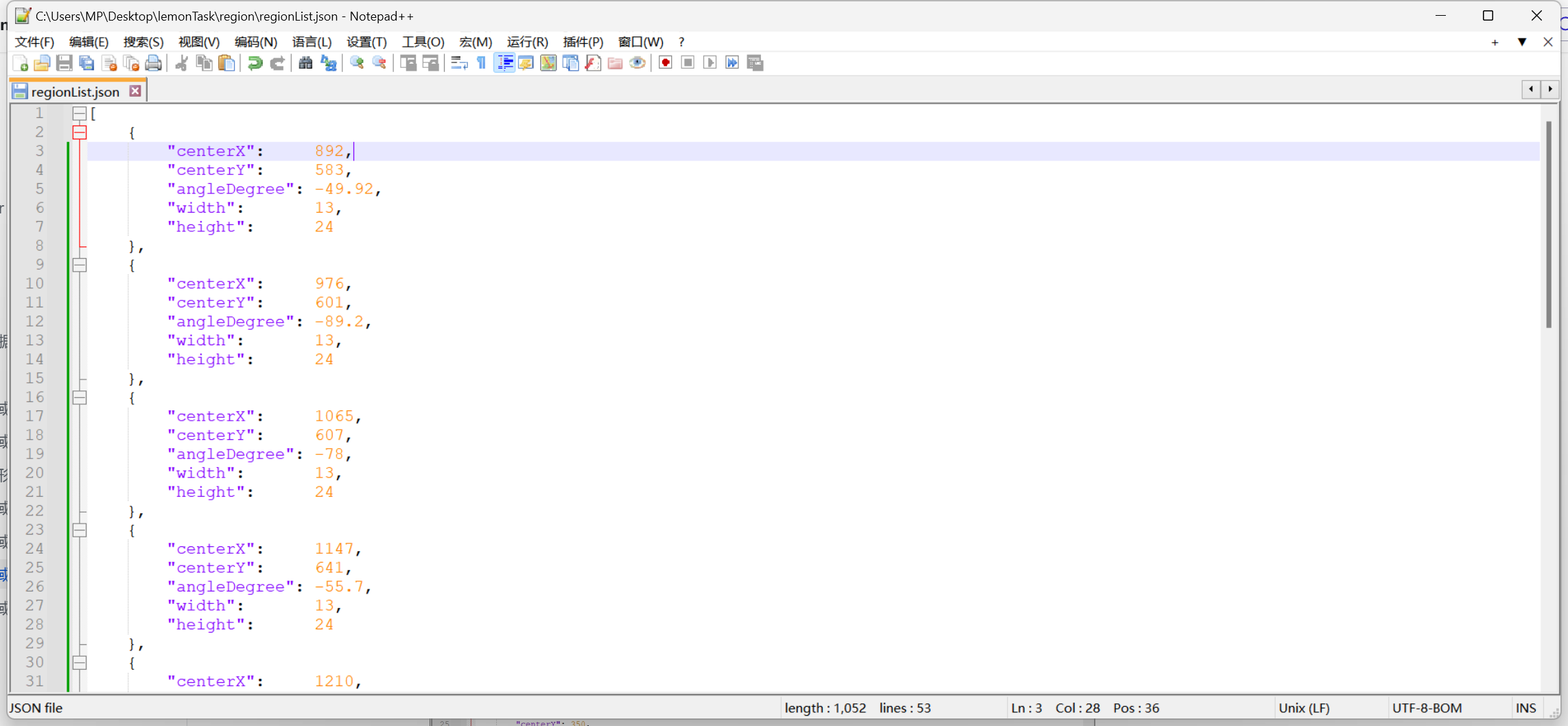

# 示例：路径区域文件
[
    {
        "centerX": 465,
        "centerY": 1163,
        "width": 20,
        "height": 50,
        "angle": -3
    },
    {
        "centerX": 522,
        "centerY": 1030,
        "width": 20,
        "height": 50,
        "angle": -138
    },
    {
        "centerX": 670,
        "centerY": 1018,
        "width": 20,
        "height": 50,
        "angle": -34
    },
    {
        "centerX": 599,
        "centerY": 891,
        "width": 20,
        "height": 50,
        "angle": 88
    },
    {
        "centerX": 587,
        "centerY": 785,
        "width": 20,
        "height": 50,
        "angle": -32
    },
    {
        "centerX": 672,
        "centerY": 699,
        "width": 20,
        "height": 50,
        "angle": -57
    }
]

数据列表​

通过检测手段得到路径区域的位置和尺寸参数，然后生成一系列旋转矩形；

pathRegion-jsonList

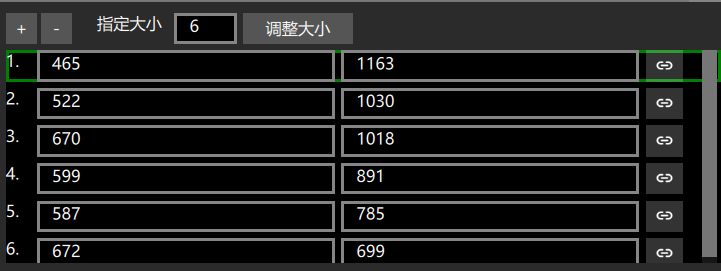

中心点列表（静态列表模块）
pathRegion-jsonList
由数据列表构造的路径区域（其中宽高均为30，角度为0）

输入​

路径输入类型 - Json列表​

图像源​

输入类型说明
图像源图像可用于调整区域在图像上的位置

数据​

输入类型说明
路径json/通过Json文件读入一组由centerX、centerY、width、height、angle描述的旋转矩形列表
启用坐标系布尔是否启用坐标系。
坐标系坐标系选取使用的坐标系坐标系。

路径输入类型 - 数据列表​

图像源​

输入类型说明
图像源图像可用于调整区域在图像上的位置

数据​

输入类型说明
图像源图像可用于调整区域在图像上的位置
中心点2D点列表描述旋转矩形集合的中心点
宽实数列表描述旋转矩形集合的宽
高实数列表描述旋转矩形集合的高
角度实数列表描述旋转矩形集合的角度
启用坐标系布尔是否启用坐标系。
坐标系坐标系选取使用的坐标系坐标系。

输出​

输出类型默认启用额外启用条件说明
区域列表区域集是//
区域中心列表2D点集是//
