矩形区域
功能介绍
创建矩形区域，用作图像处理或测量的感兴趣区域roi；
模块位置：区域-矩形区域
使用说明
参数说明
- 图像源：区域对应的图像，用于调整区域到目标位置
- 启用坐标系：是否启用坐标系
- 坐标系：启用坐标系时，区域可根据输入坐标系变换到指定位置，用于被测物体存在位置变化的任务，将区域与被测物体的特征进行锚定
- 区域列表：可添加或删除鼠标选中的区域
- 左上角点坐标：左上角点坐标 x y；也可以通过鼠标拖动改变区域位置或调整区域尺寸
- 右下角点坐标：右下角点坐标 x y；也可以通过鼠标拖动改变区域位置或调整区域尺寸
案例流程
-

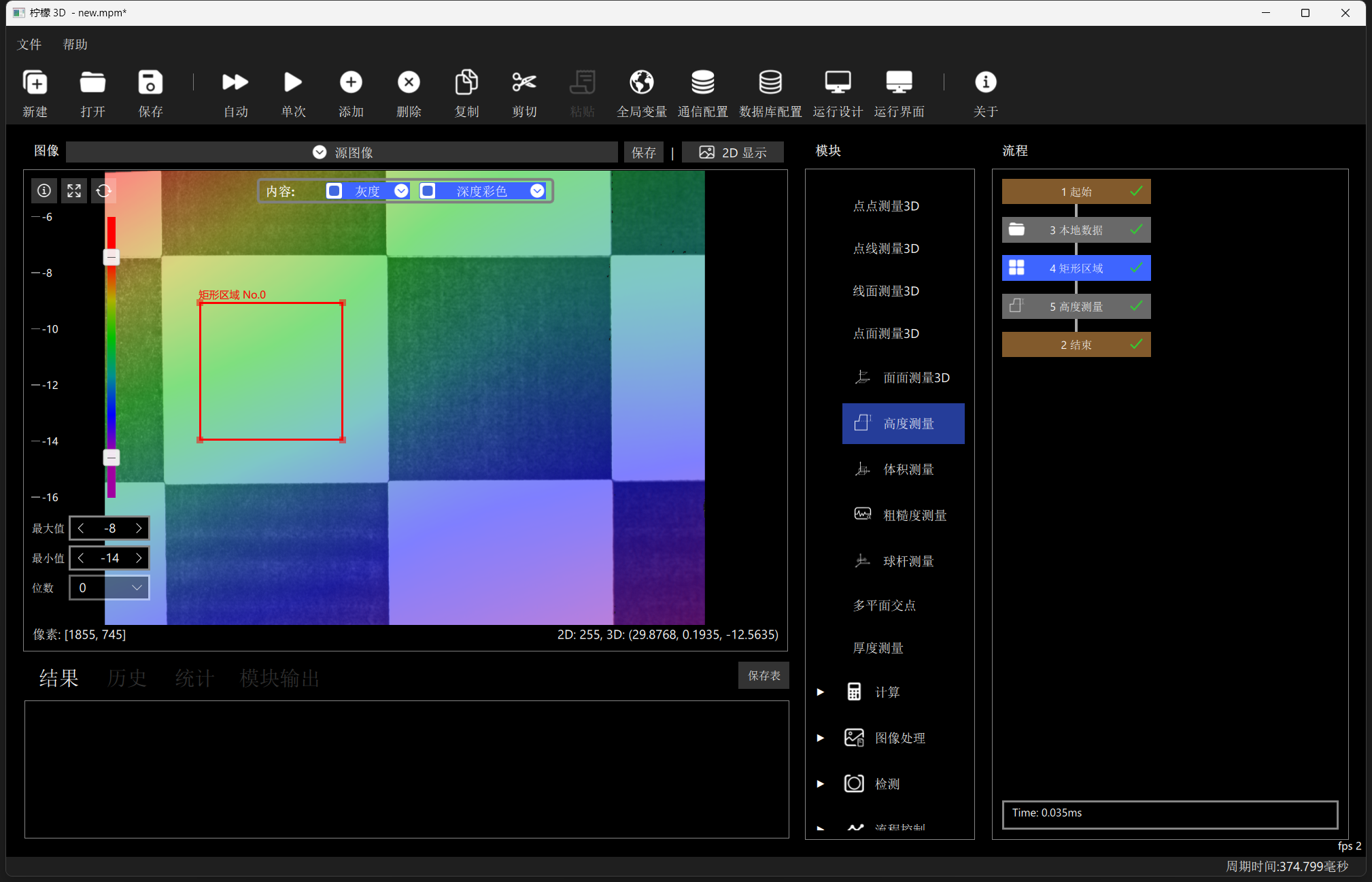

获取源数据，可以选择相机或者加载本地数据；
-

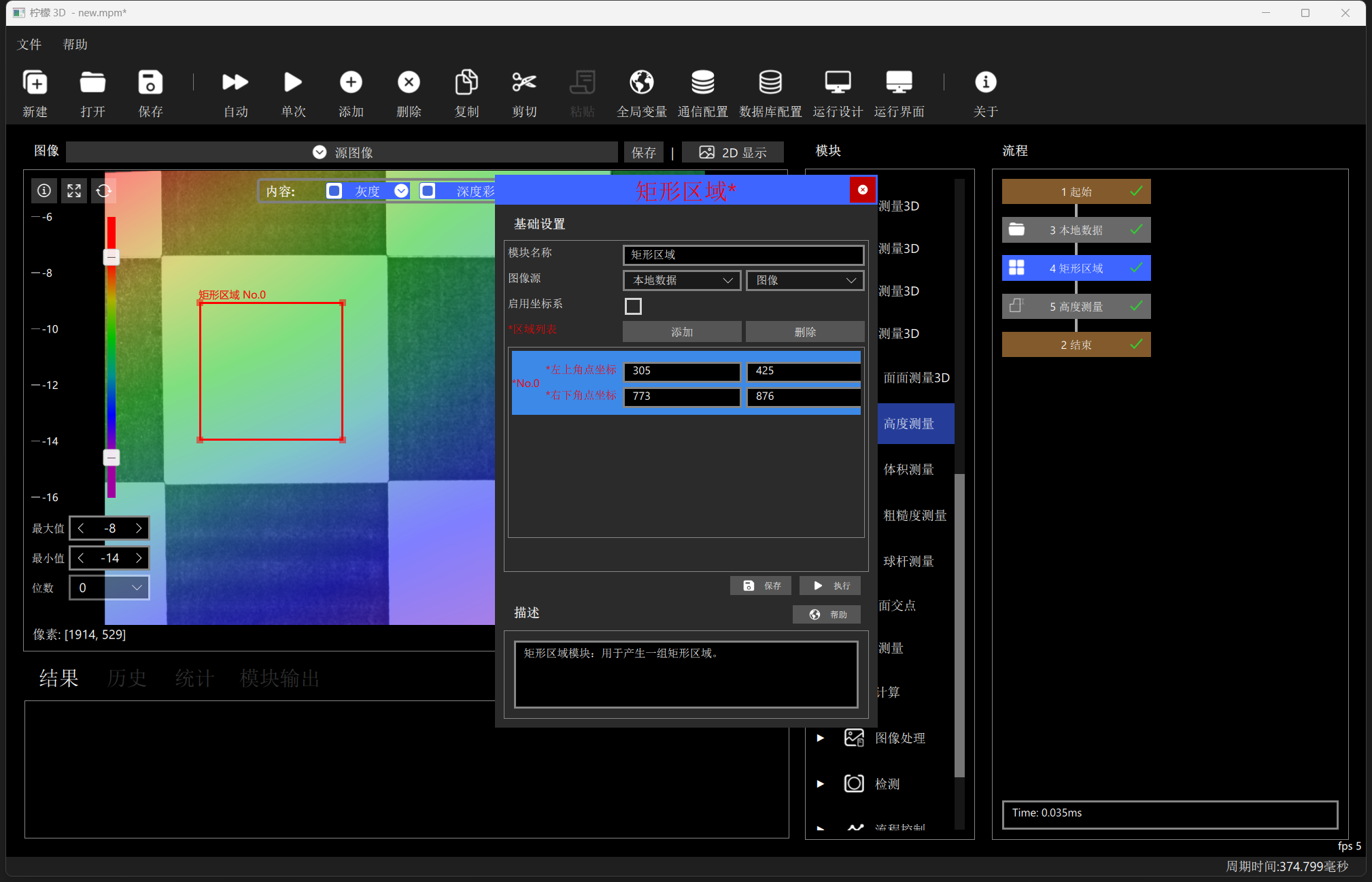

添加矩形区域，根据测量任务调整区域位置和个数；

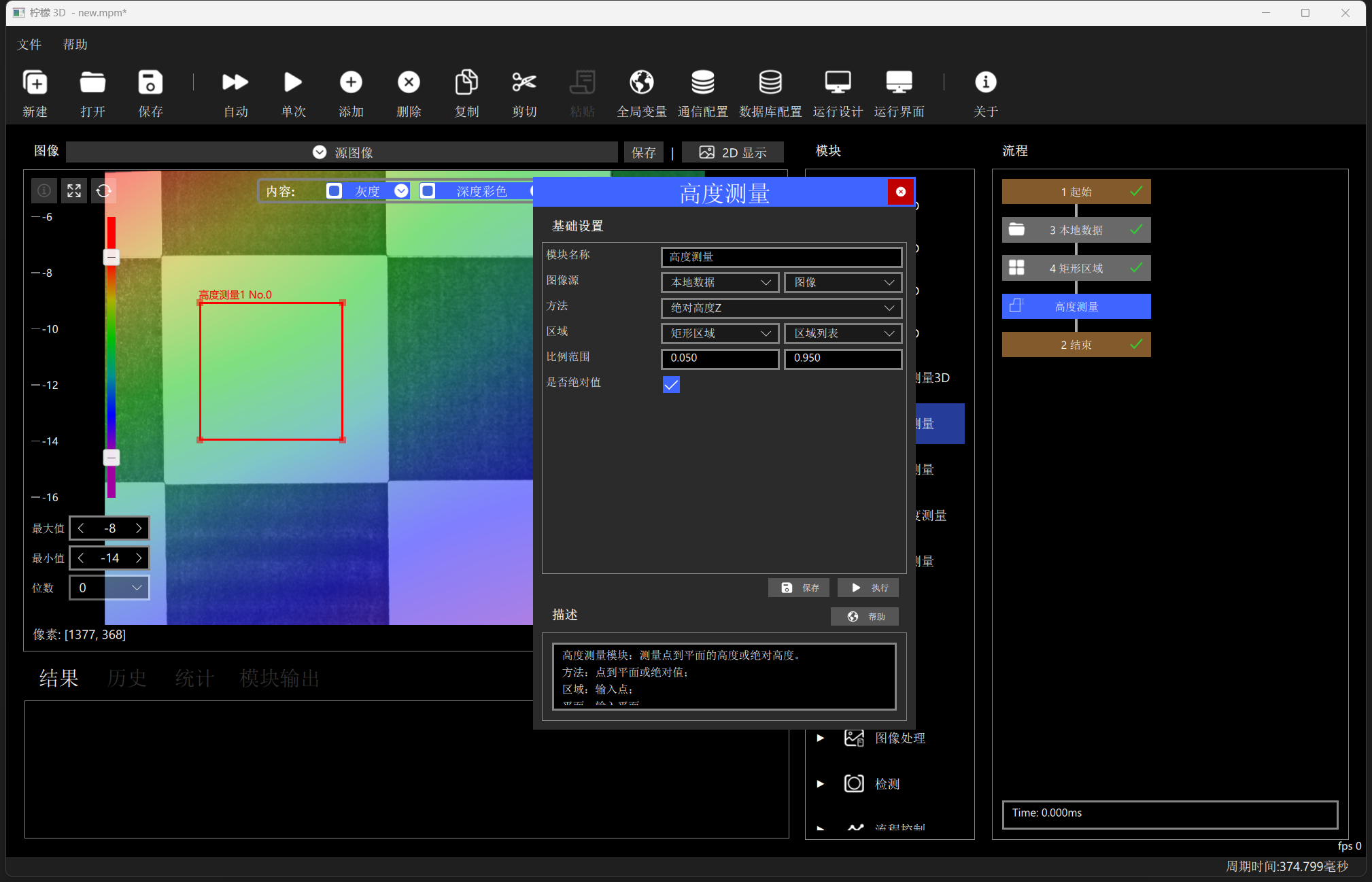

- 添加图像处理模块或测量模块，选择矩形区域输出作为区域输入；

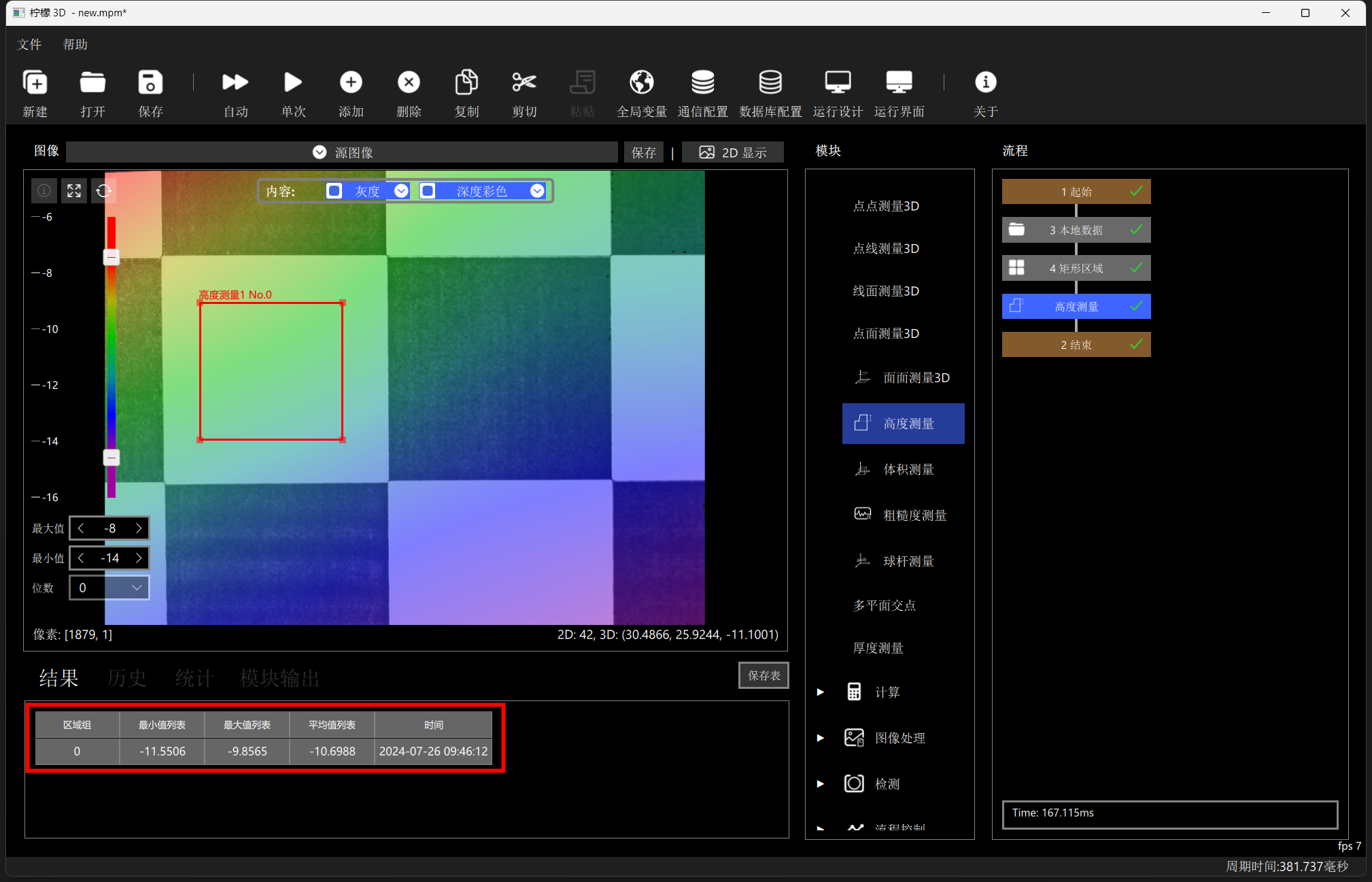

- 执行流程，查看区域图像处理或测量结果；
信息
上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
