阵列区域
功能介绍
创建阵列区域，用作图像处理或测量的感兴趣区域roi；如芯片BGA封装焊点检测；
模块位置：区域-阵列区域
使用说明
参数说明
- 图像源：区域对应的图像，用于调整区域到目标位置
- 启用坐标系：是否启用坐标系
- 坐标系：启用坐标系时，区域可根据输入坐标系变换到指定位置，用于被测物体存在位置变化的任务，将区域与被测物体的特征进行锚定
- 区域列表：可添加或删除鼠标选中的区域

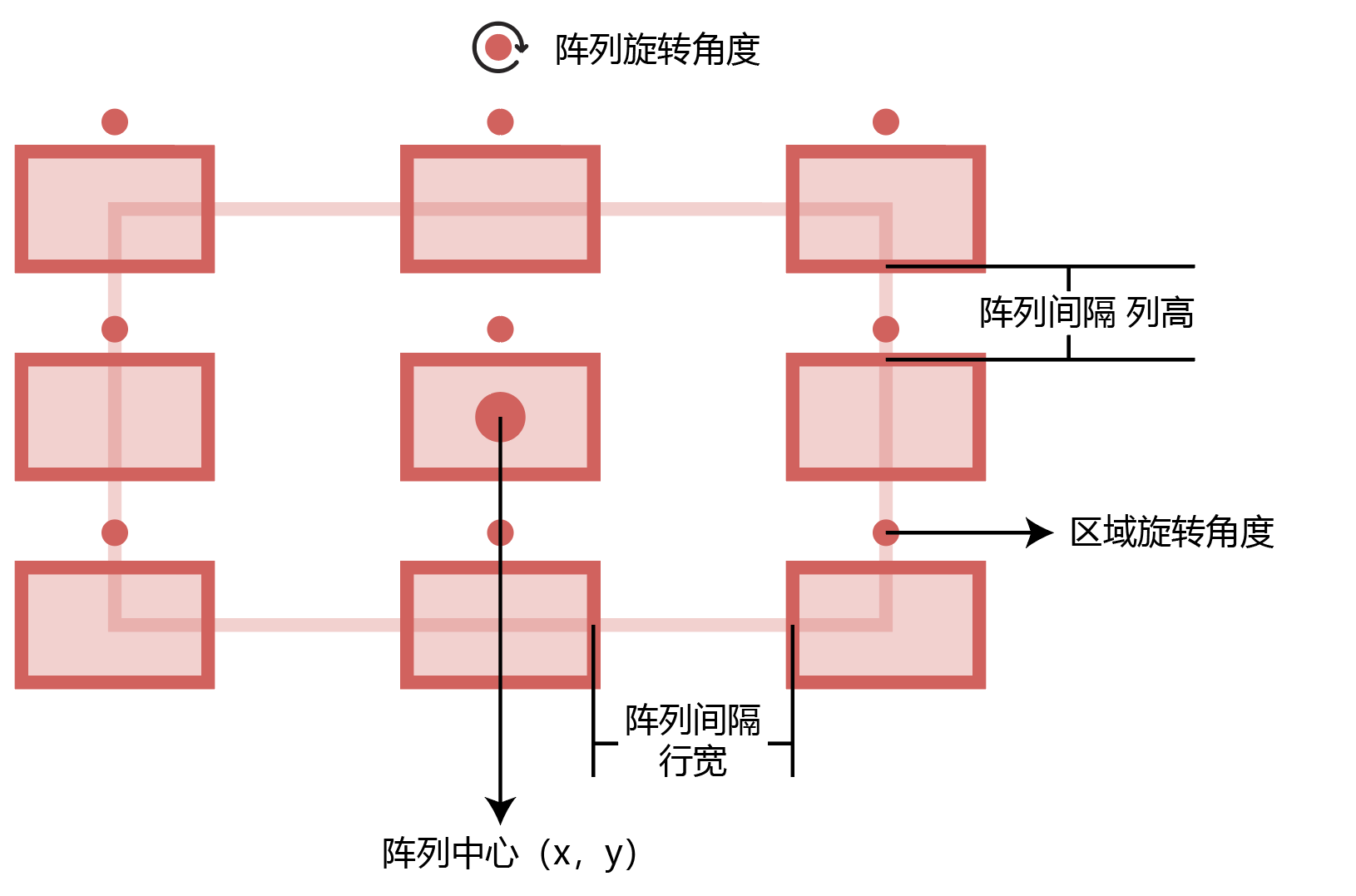

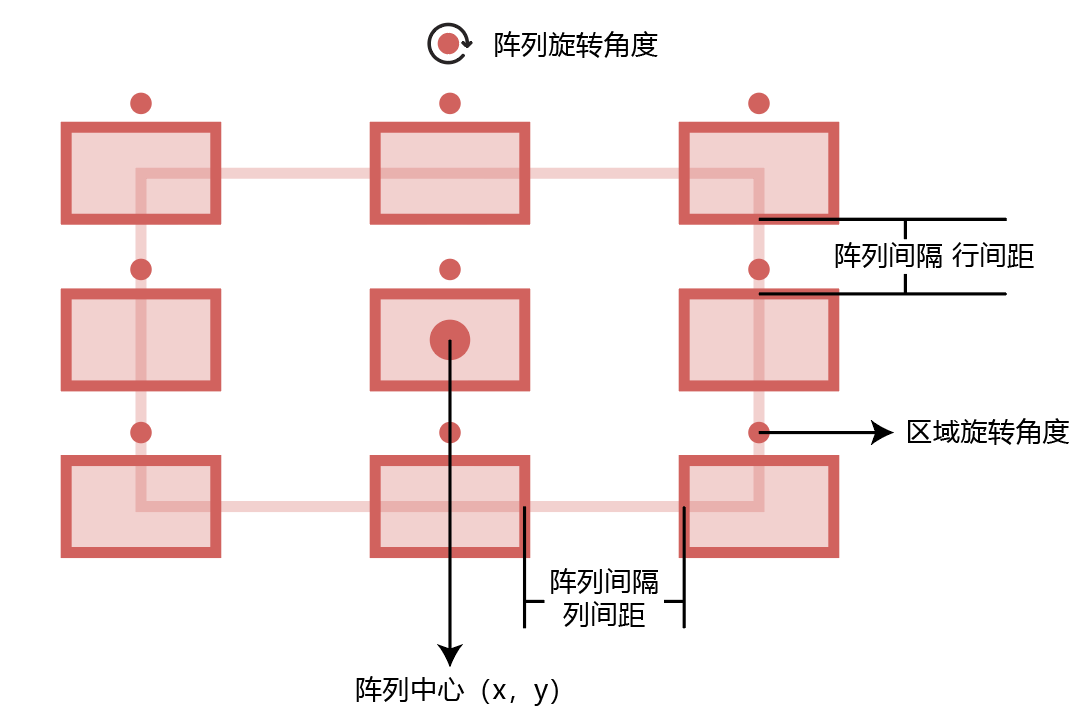

- 阵列中心X/Y：阵列区域中心位置x、y坐标；可通过鼠标拖动改变区域位置或调整区域尺寸
- 阵列行数/列数：阵列中区域的行、列数
- 阵列间隔行/列：阵列中各行、列区域之间的间隔；可通过鼠标拖动改变区域位置或调整区域尺寸
- 阵列旋转：逆时针为正方向，单位为角度；可通过鼠标拖动改变区域位置或调整区域尺寸
- 区域宽度/高度：阵列中区域的宽度、高度；可通过鼠标拖动改变区域位置或调整区域尺寸
- 区域旋转：逆时针为正方向，单位为角度；可通过鼠标拖动改变区域位置或调整区域尺寸
- 顺序：可根据所选模式控制网格区域中区域的顺序
案例流程
-
获取源数据，可以选择相机或者加载本地数据；
-

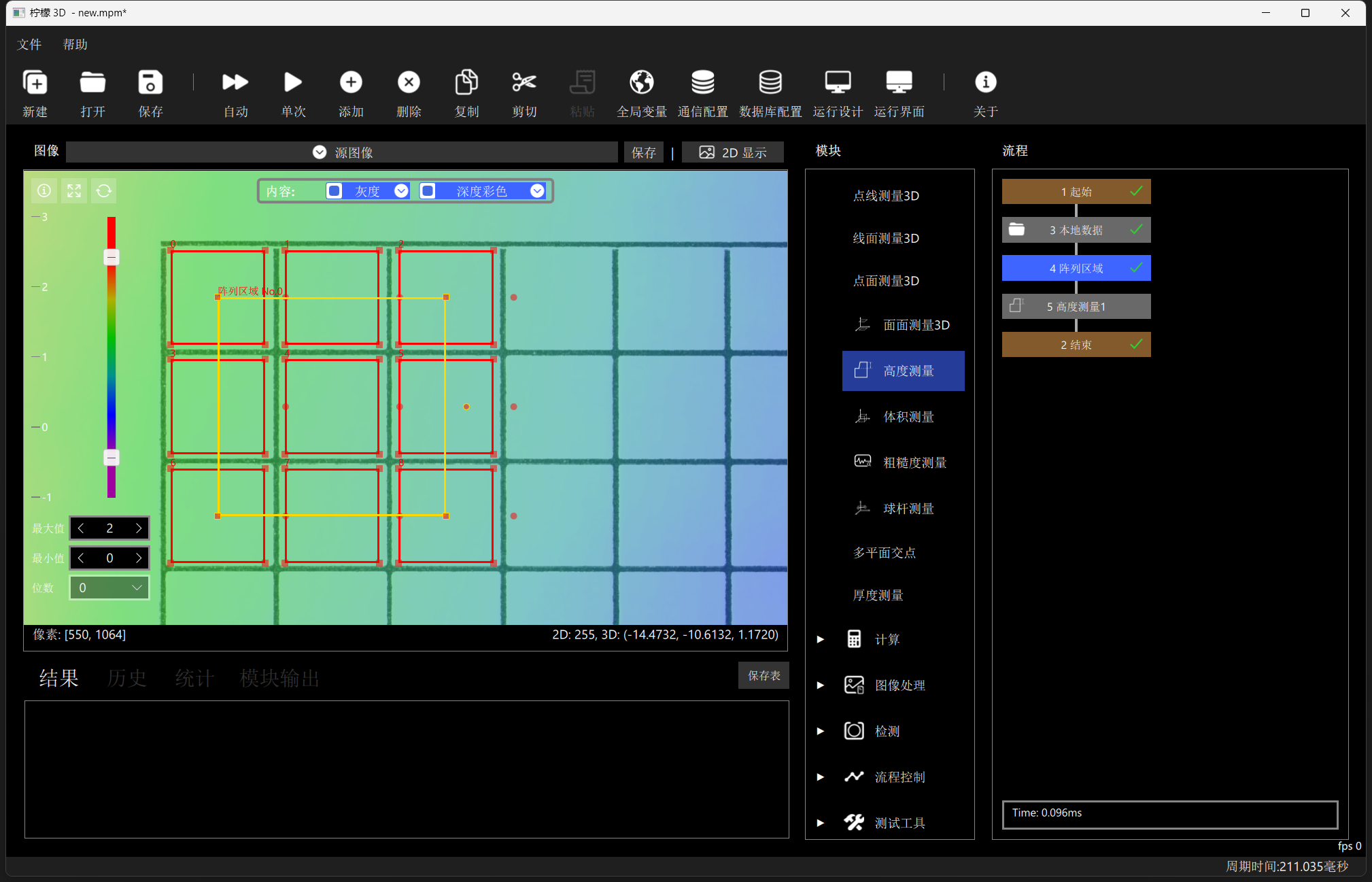

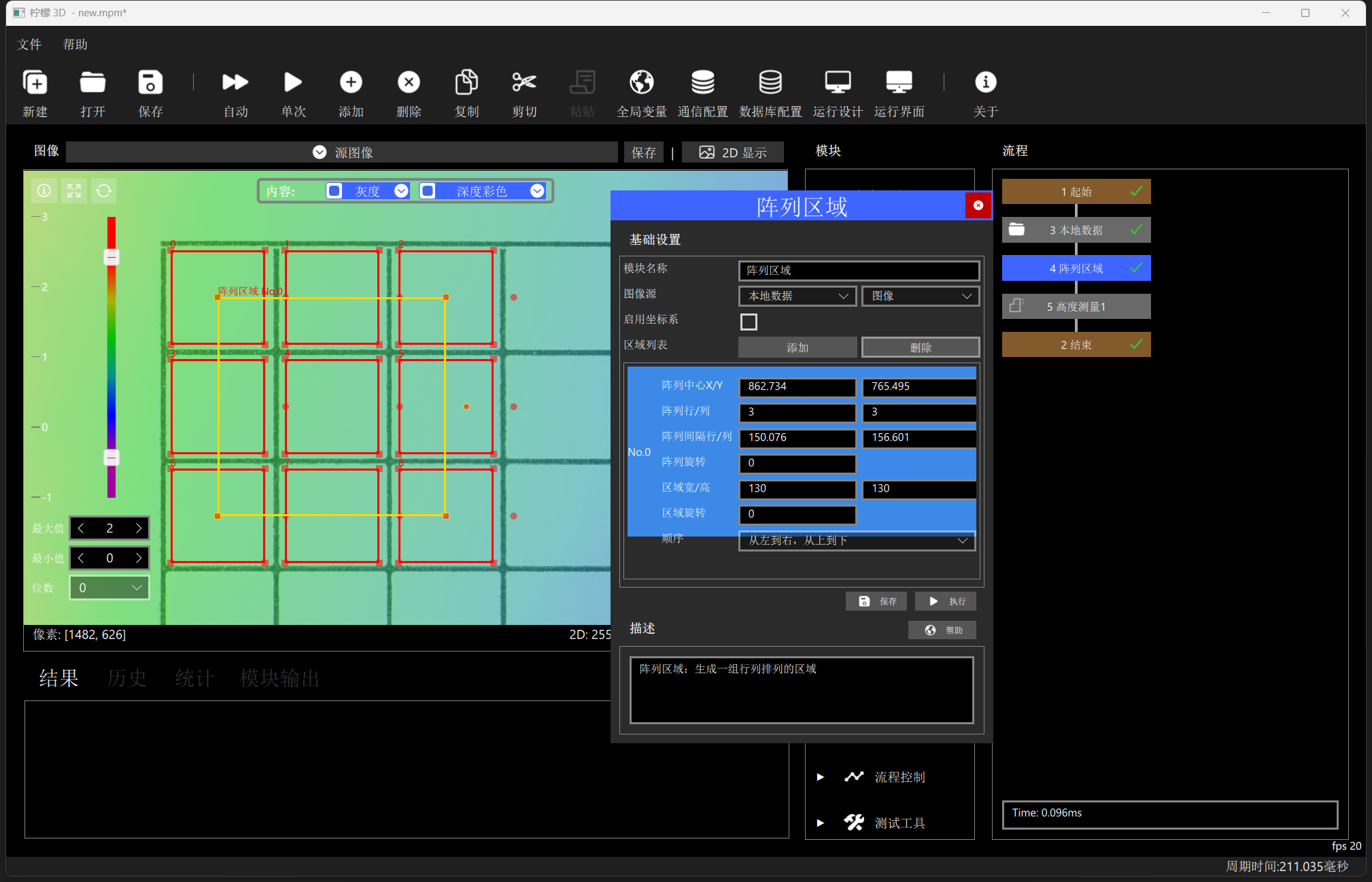

添加阵列区域，根据测量任务调整区域位置和个数；

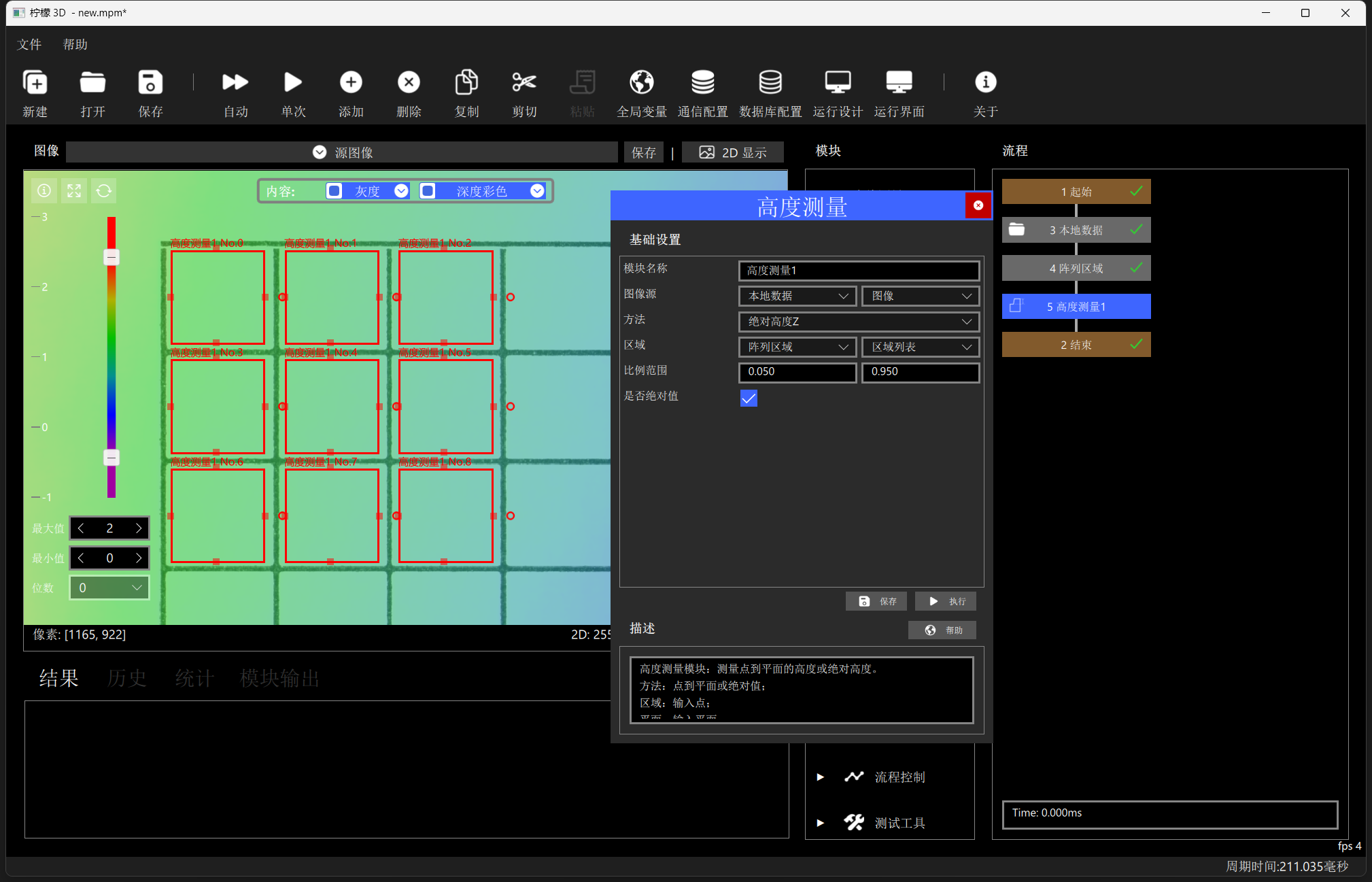

- 添加图像处理模块或测量模块，选择阵列区域输出作为区域输入；

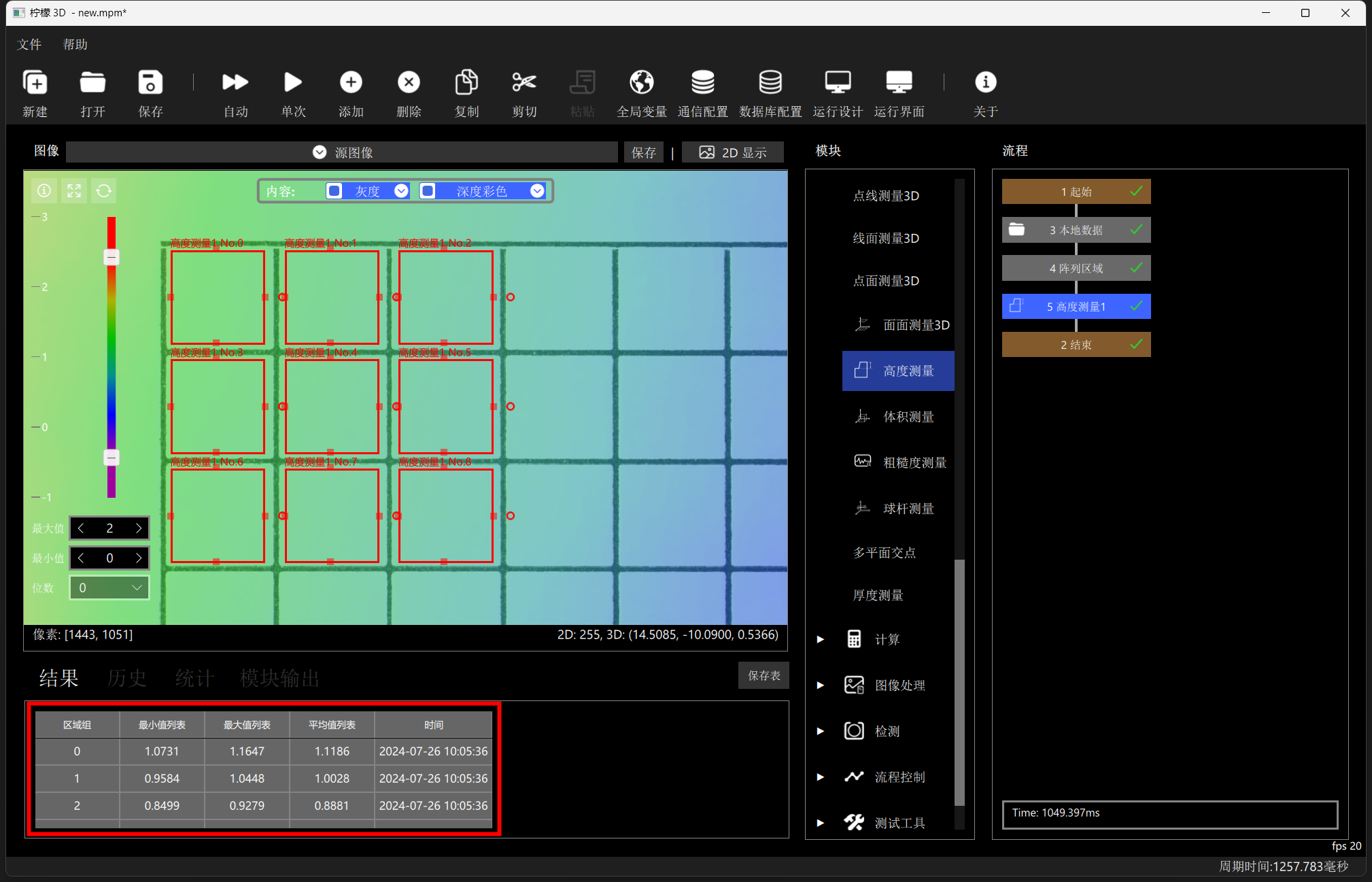

- 执行流程，查看区域的图像处理或测量结果，表格右侧拖动条可拖动查看其余区域结果；
info
上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
