查找圆2D
功能介绍
模块位置：几何-查找圆2D

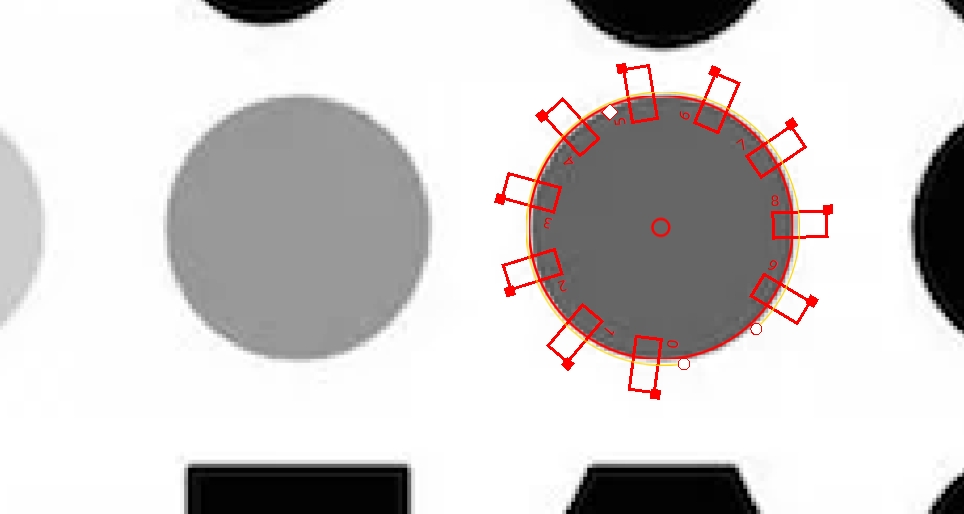

圆的最小二乘法拟合。通过卡尺区域，在2D图中查找一个圆。
使用场景
查找圆2D模块可以用于测量圆形物体的半径、位置和形状。
输入
图像输入
| 输入 | 类型 | 说明 |
|---|---|---|
| 输入图像 | 图像 | 输入方式是选择输出图像的模块。2D图像且有圆形特征。 |
区域输入
| 输入 | 说明 |
|---|---|
| 卡尺区域 | 在绘制的情况下，只有一种区域类型。在继承的情况下，可以使不同的区域类型。 |
参数说明
极性
任何：区域内，随机黑到白或者白到黑的边缘。
黑到白：区域内，沿着黄色箭头的方向出现的第一个由黑到白的边缘。
白到黑：区域内，沿着黄色箭头的方向出现的第一个由白到黑的边缘。
卷积核尺寸
用于边缘增强和噪声抑制，最小值为 1，范围 [1, 31]。
边缘阈值
称为梯度阈值（范围从 0 到 255），决定了只有梯度值超过该阈值的边缘点才能被检测到。数值越大，抗噪能力越强，但检测到的边缘数量会减少，有可能导致目标边缘点被排除在外。
输出
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|---|---|---|---|
| 圆2D | 2D圆 | 是 | / | 圆心、半径 |
