厚度测量
功能介绍
模块位置：测量-厚度测量
给定相同坐标系下的两张3D图像输入及一组测量区域，计算每个区域的厚度。 典型用途：片材/板材厚度、两次扫描的层间厚度、工件到治具面的间隙等。
方法
通过不同方法测量厚度。
点到平面
对测量区域里提取的3D点到基准平面的正交距离。
绝对高度Z
两张图像分别绘制区域提取3d点得到两点高度的绝对差值。
批处理使能
- 开：按区域输出厚度列表（每个区域对应一个厚度），并给出最薄/最厚区域索引。
- 关：对所有测量区域聚合，仅输出一个厚度值（通常取对应3D点的厚度）。
具体使用方法查看批处理使能
使用场景
用于多相机拼接场景下测量物体的真实厚度。
示例说明

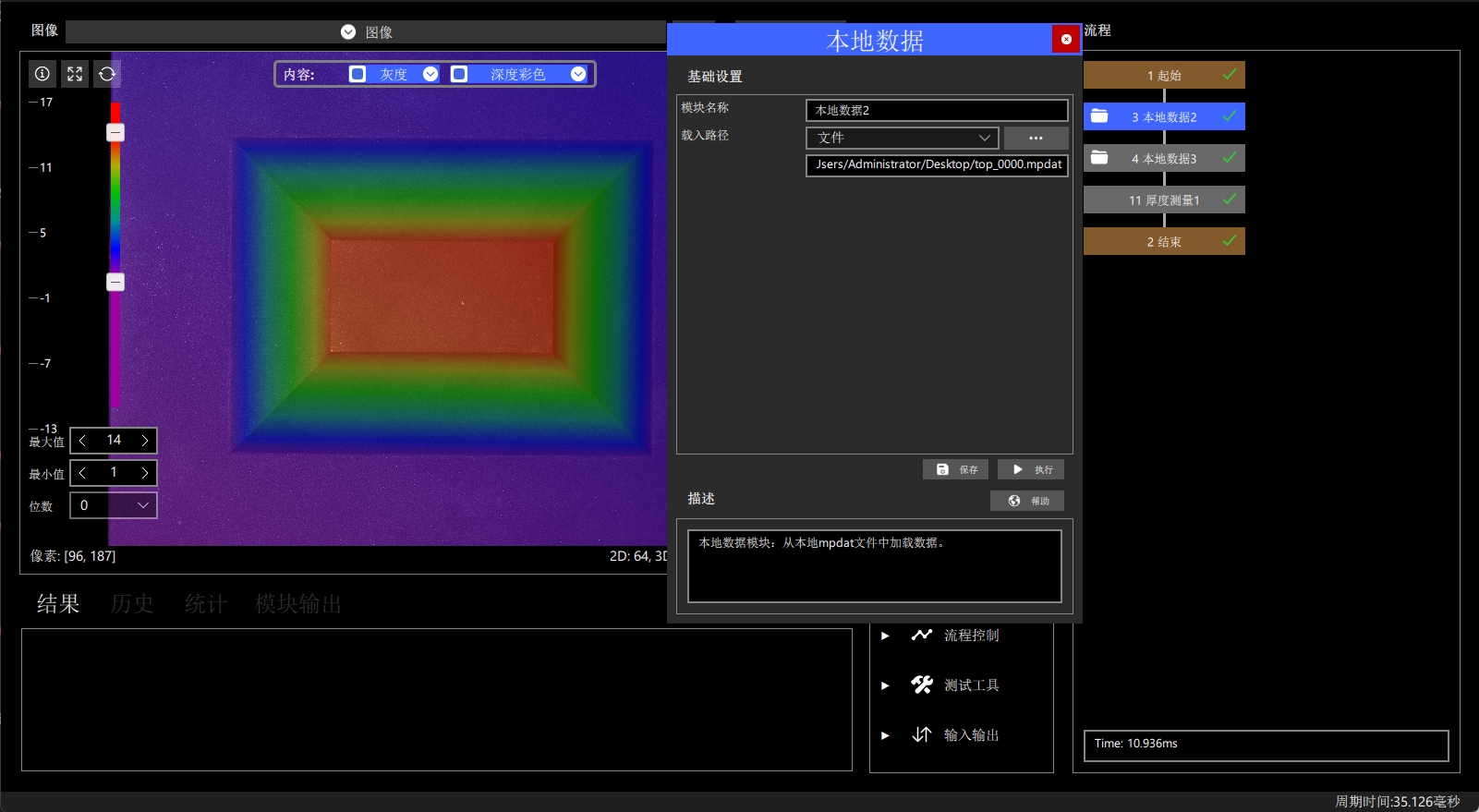

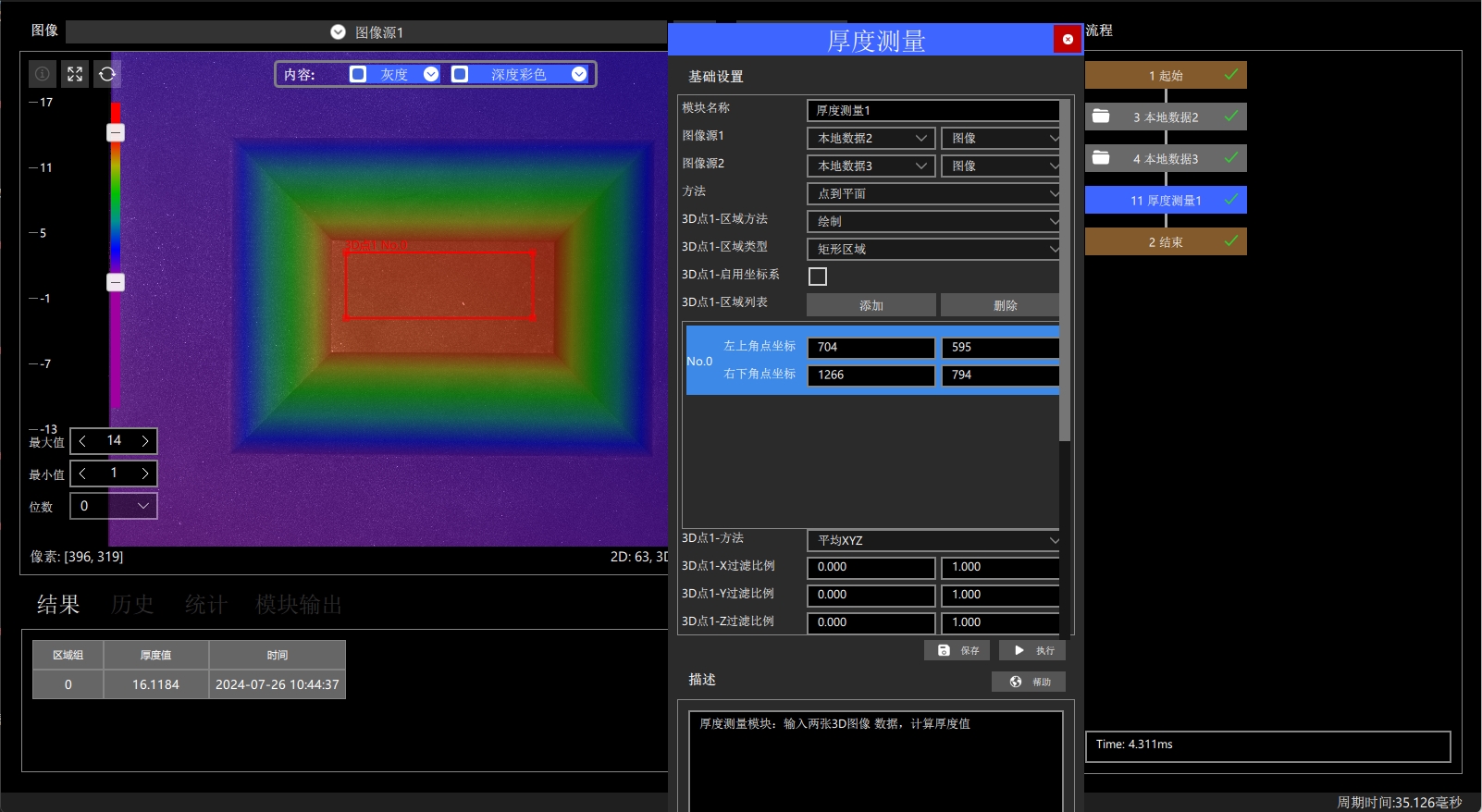

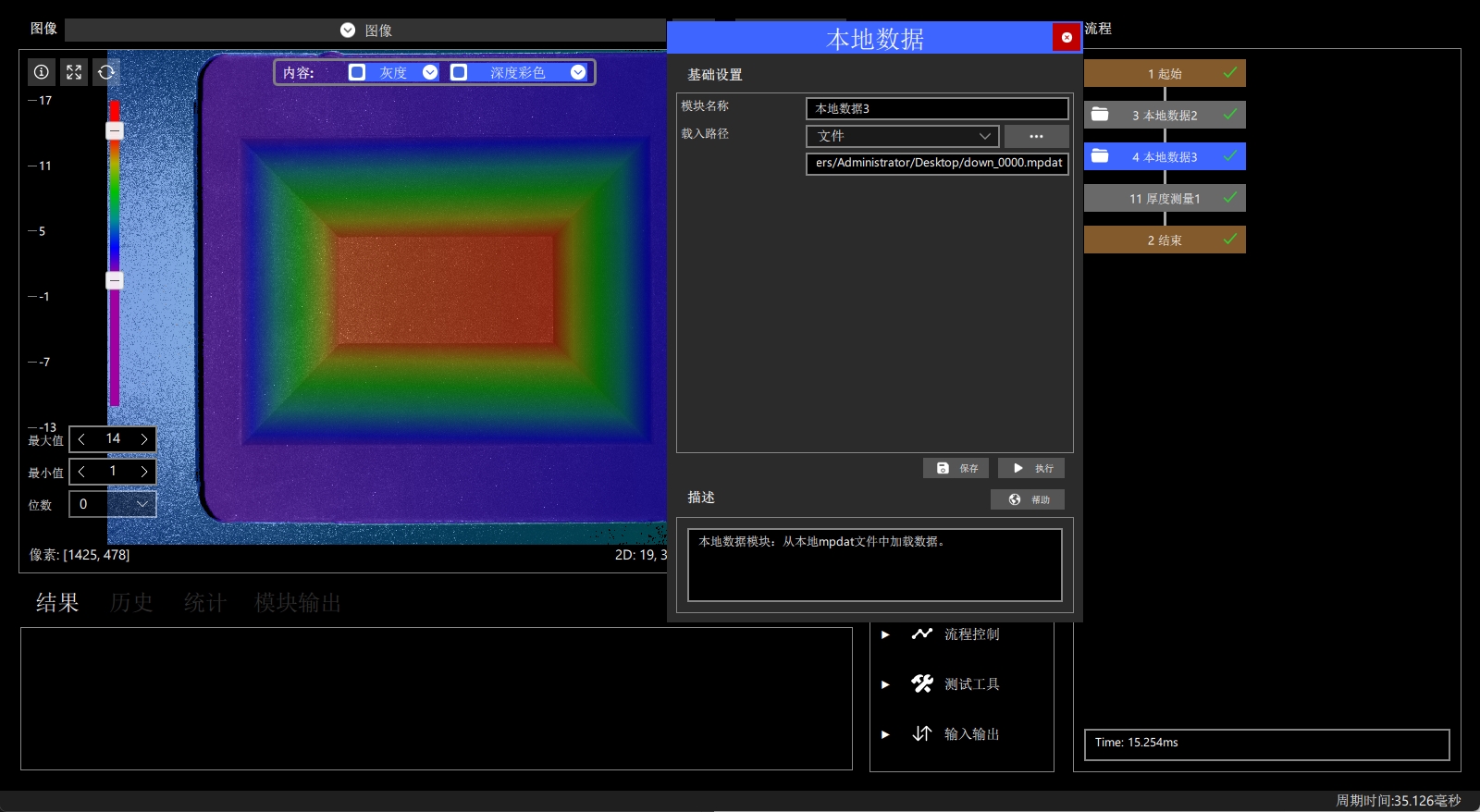

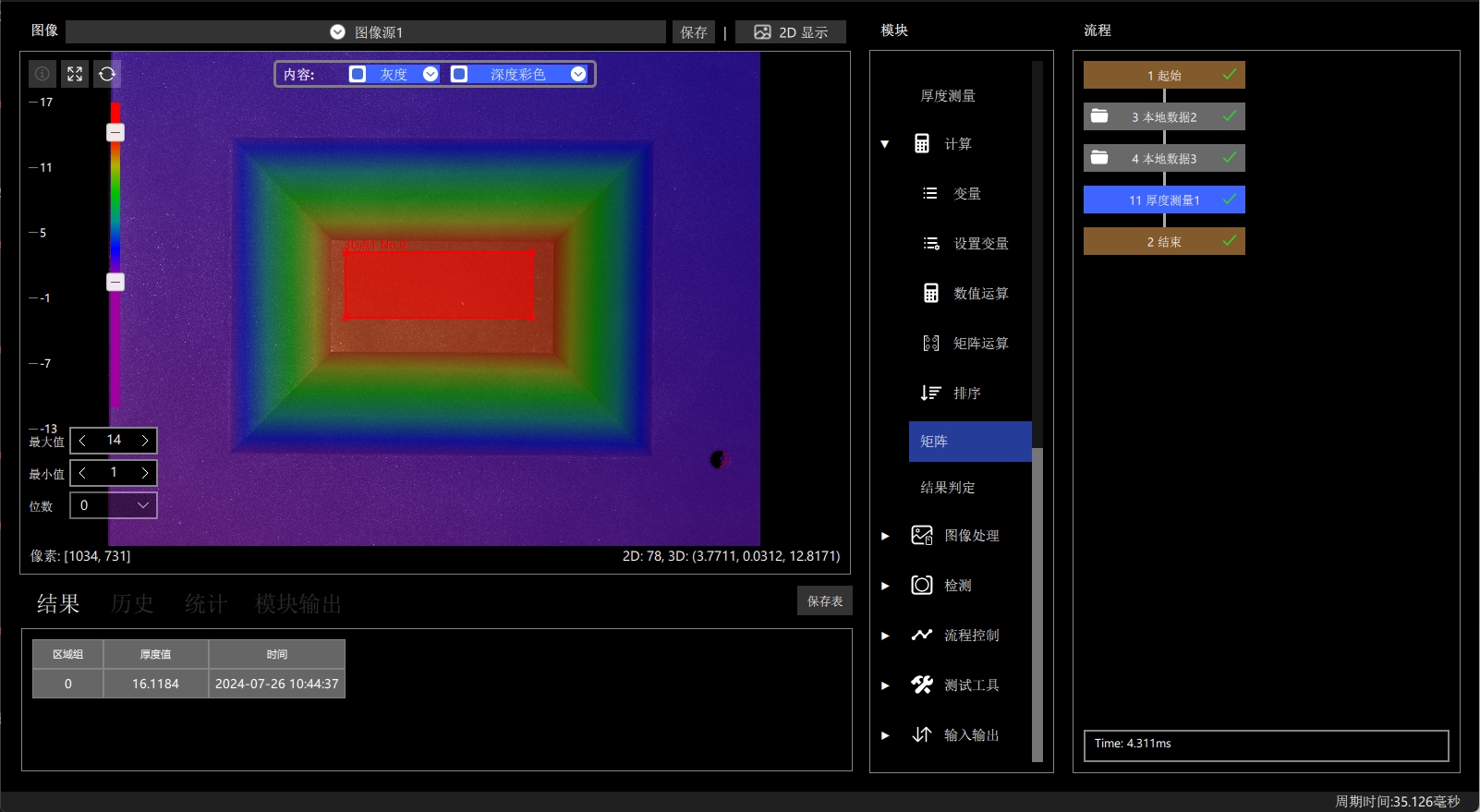

以下示例为点到平面方法。第一步获取图像源，第二步绘制测量区域和平面区域。参数设置区域计算方法为平均xyz，过滤比例均为[0,1]：
 |  |
|---|---|

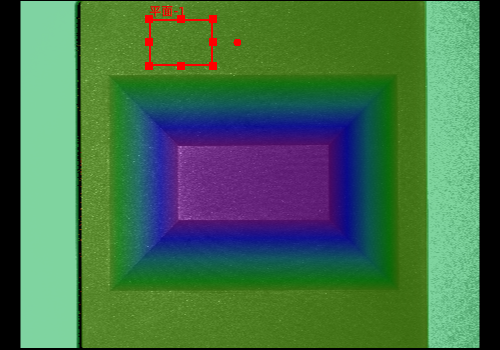

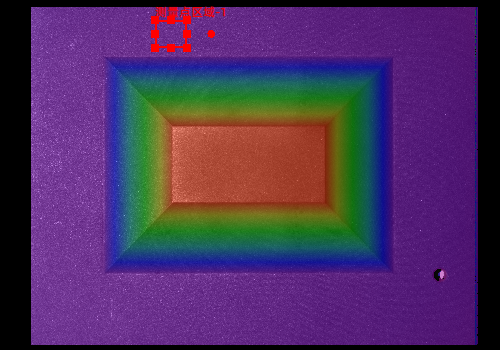

| 测量点区域（第一张图像） | 平面（第二张图像） |
注意测量和平面区域所在的3D图像可能有180度旋转误差，需要先确定位置再执行。
方法：点到平面
输入
| 输入 | 类型 | 说明 |
|---|---|---|
| 图像源1/2 | 图像 | 输入图像，默认第一张数据为点的计算，可以在图像源1上设置区域，第二张数据可以计算平面。 |
| 测量区域 | / | 通过绘制或继承得到输入区域：区域类型、区域列表、启用坐标系、坐标系。 |
| 平面区域 | / | 通过绘制或继承得到输入区域：区域类型、区域列表、启用坐标系、坐标系。 |
参数说明
1.区域计算方法
平均XYZ
对所有的点xyz取平均生成一个新的3D点。
中心XY平均Z
X,Y是几何中心点(不过滤)，Z按过滤后的点数求平均。
Z最小点XYZ
首先根据Z排序后过滤，然后取Z最小值真实点。
Z最大点XYZ
首先根据Z排序后过滤，然后取Z最大值真实点。
中值Z
首先根据Z排序后过滤，然后取Z中值真实点。
2.X过滤比例
按X值过滤
3.Y过滤比例
按Y值过滤
4.Z过滤比例
按Z值过滤
5.计算测量区域厚度图
测量区域点位的厚度分布图：将测量区域像素的z值替换为其到对应平面的正 交距离；区域外像素统一填充为全局最小厚度，便于可视化对比。
方法：绝对高度Z
| 输入 | 类型 | 说明 |
|---|---|---|
| 图像源1/2 | 图像 | 输入图像，默认第一张数据为点的计算，可以图像源1上设置区域，第二张数据可以计算点或平面，区域的设置需要切换到图像源2 |
| 测量区域 | / | 通过绘制或继承得到输入区域：区域类型、区域列表、启用坐标系、坐标系。 |
| 基准区域 | / | 通过绘制或继承得到输入区域：区域类型、区域列表、启用坐标系、坐标系。 |
参数说明
略，同点到平面方法
输出
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|---|---|---|---|
| 厚度列表 | 实数列表 | 是 | 仅批处理 | 与输入区域一一对应的厚度，单位与 3D 数据一致（如 mm）。 |
| 最小厚度的区域索引 | 整数 | 是 | 仅批处理 | 厚度最小的区域序号（1 起始）。 |
| 最大厚度的区域索引 | 整数 | 是 | 仅批处理 | 厚度最大的区域序号（1 起始）。 |
| 厚度 | 实数 | 是 | 非批处理 | / |
| 厚度图 | 图像指针 | 否 | 仅当启用厚度图并处于点到平面模式时生成。 | / |
