轮廓面积
功能介绍

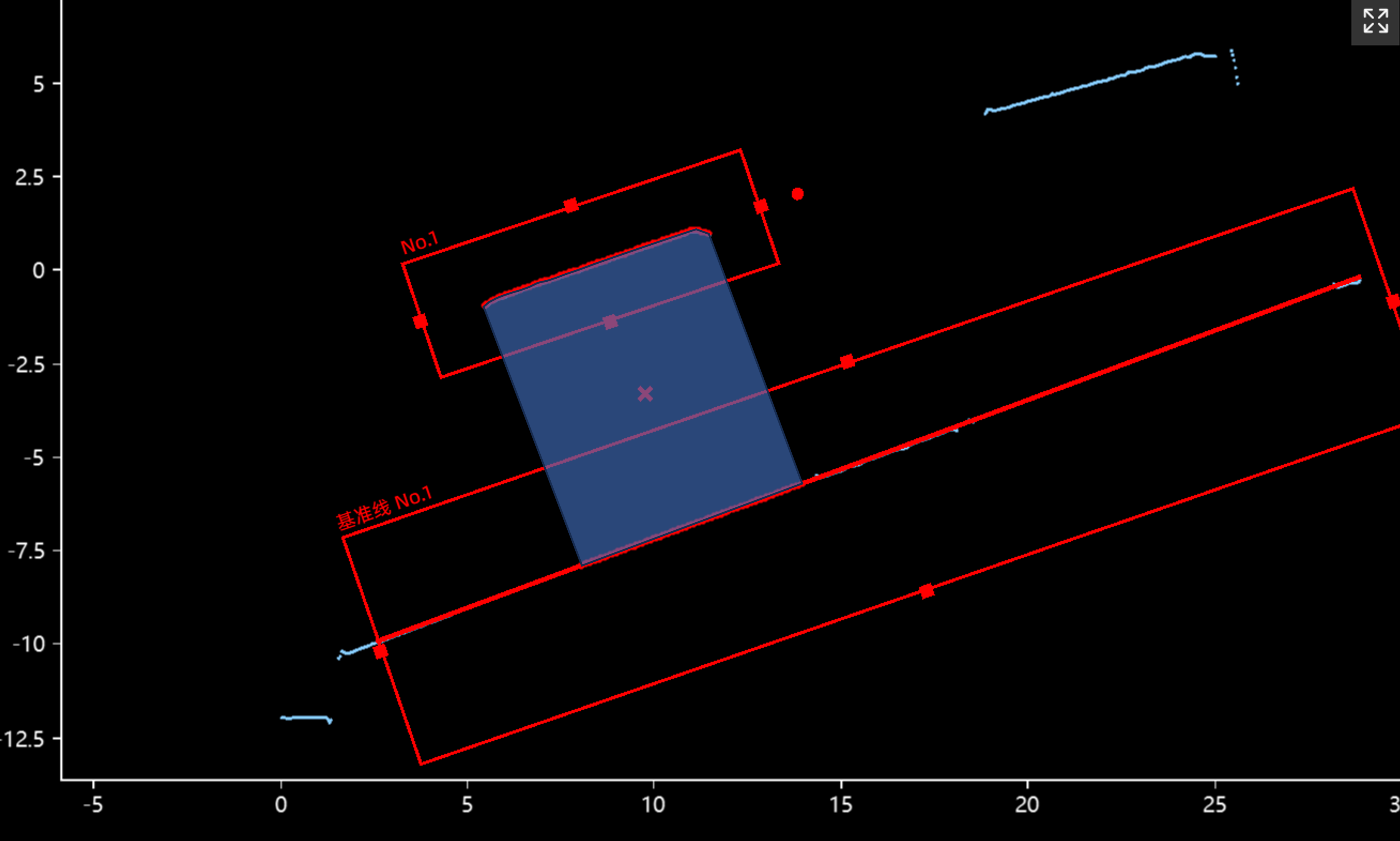

指定一个基准线（框选轮廓拟合直线），并框选一部分连续的轮廓数据，计算连续轮廓对于基准线的垂直投影面积（面积单位基于轮廓数据的单位）；
模块位置：测量-轮廓面积
使用说明
参数说明
- 轮廓源：需要测量面积的轮廓；
- 区域方法：绘制（当前模块新绘制的区域）/继承（从其他模块输出的区域）；
- 区域类型：圆形/环形/旋转矩形/全区域；
- 启用坐标系：基于坐标系可保持与基准的相对位置不变；
- 区域列表：当前所添加的区域列表；用于框选连续轮廓数据
- 基准线区域方法：绘制（当前模块新绘制的区域）/继承（从其他模块输出的区域）；
- 基准线区域类型：圆形/环形/旋转矩形/全区域；
- 基准线启用坐标系：基于坐标系可保持与基准的相对位置不变；
- 基准线区域列表：拟合基准线当前所添加的区域列表；用于框选拟合基准线的轮廓数据
案例流程
对截线轮廓进行面积测量；

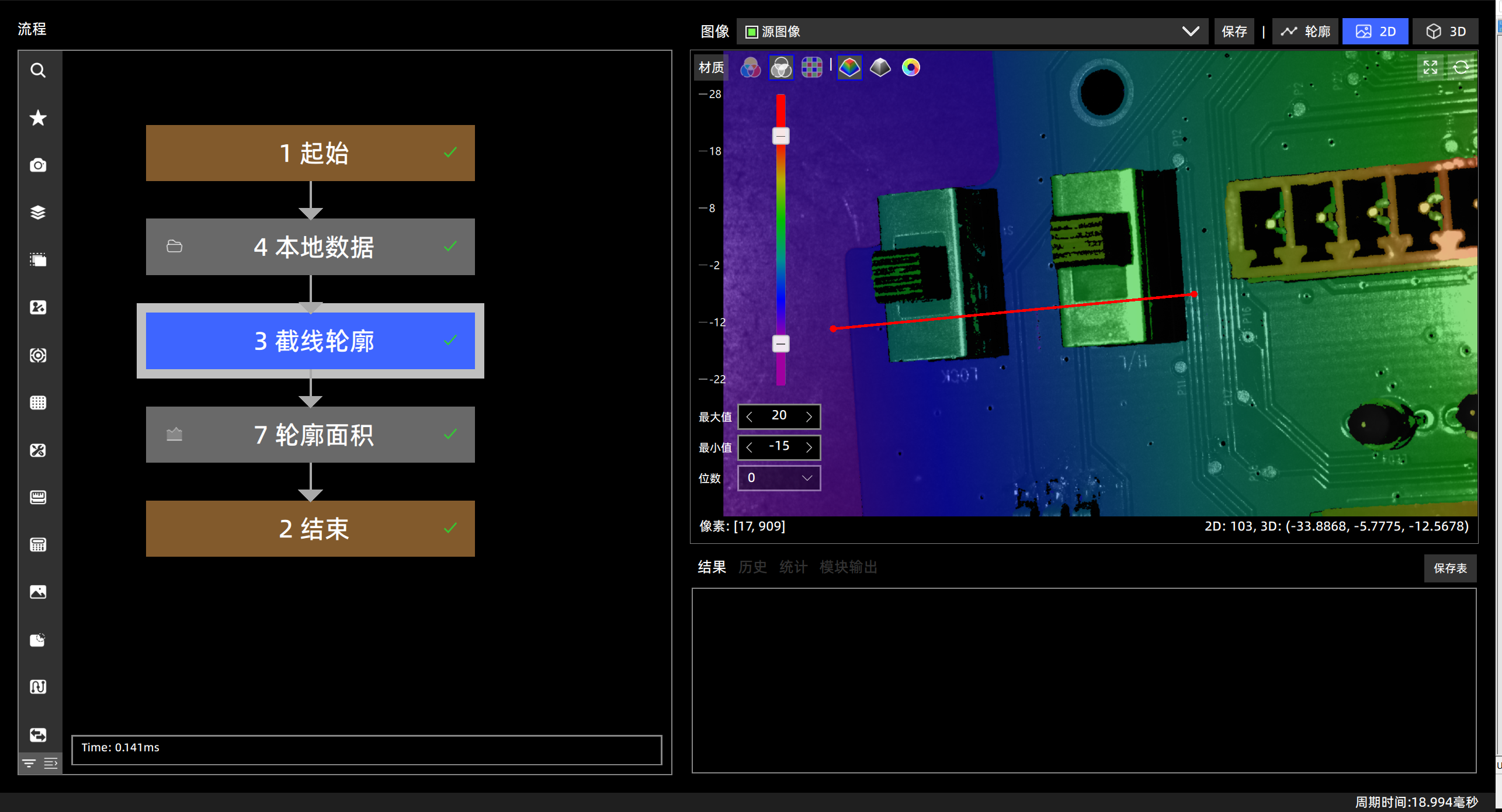

- 添加本地数据模块加载数据；

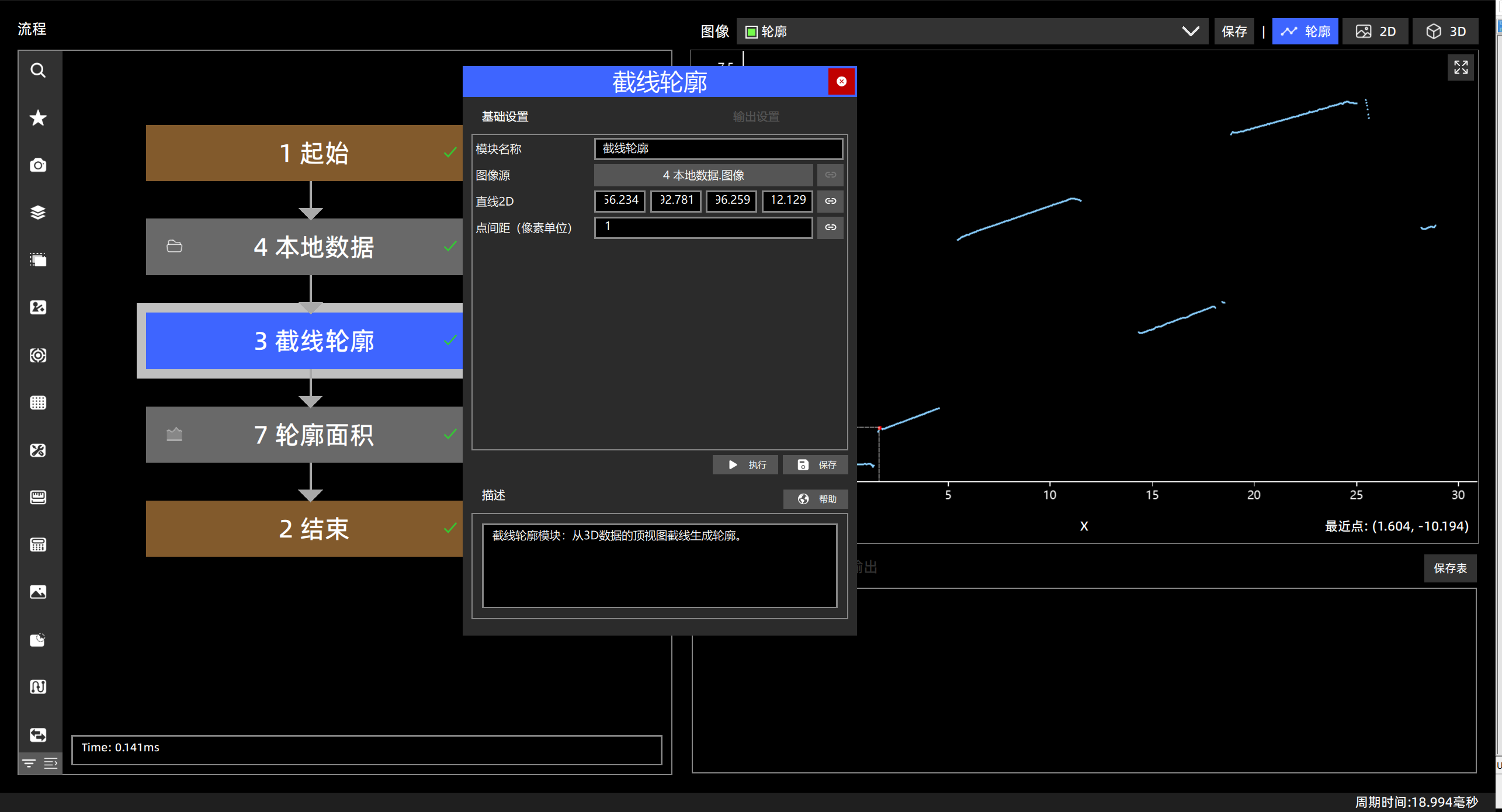

- 添加截线轮廓模块生成数据中元器件的截线轮廓

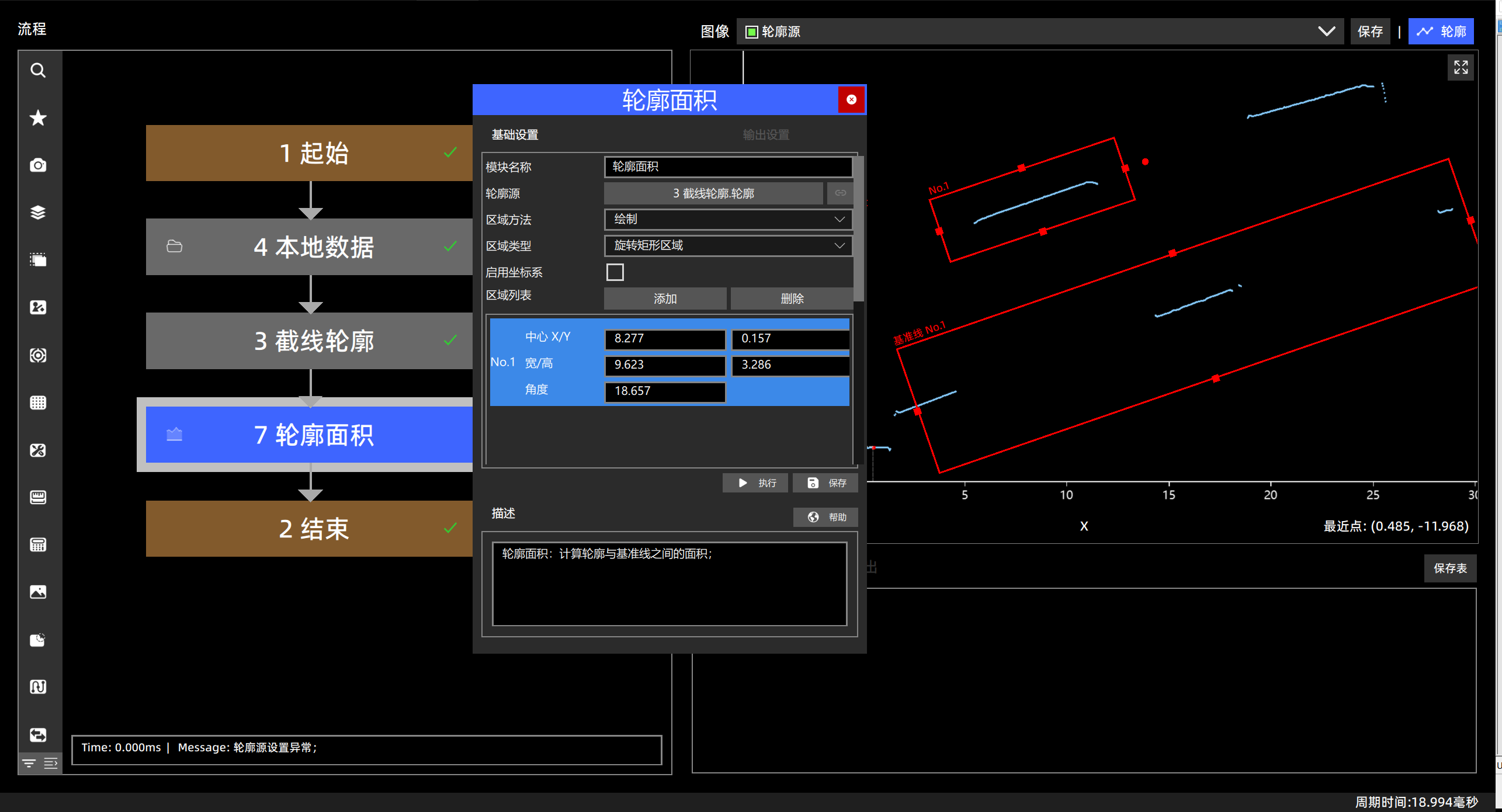

- 添加轮廓面积模块，框选PCB基板部分轮廓数据作为基准线，框选元器件顶面部分作为连续轮廓；

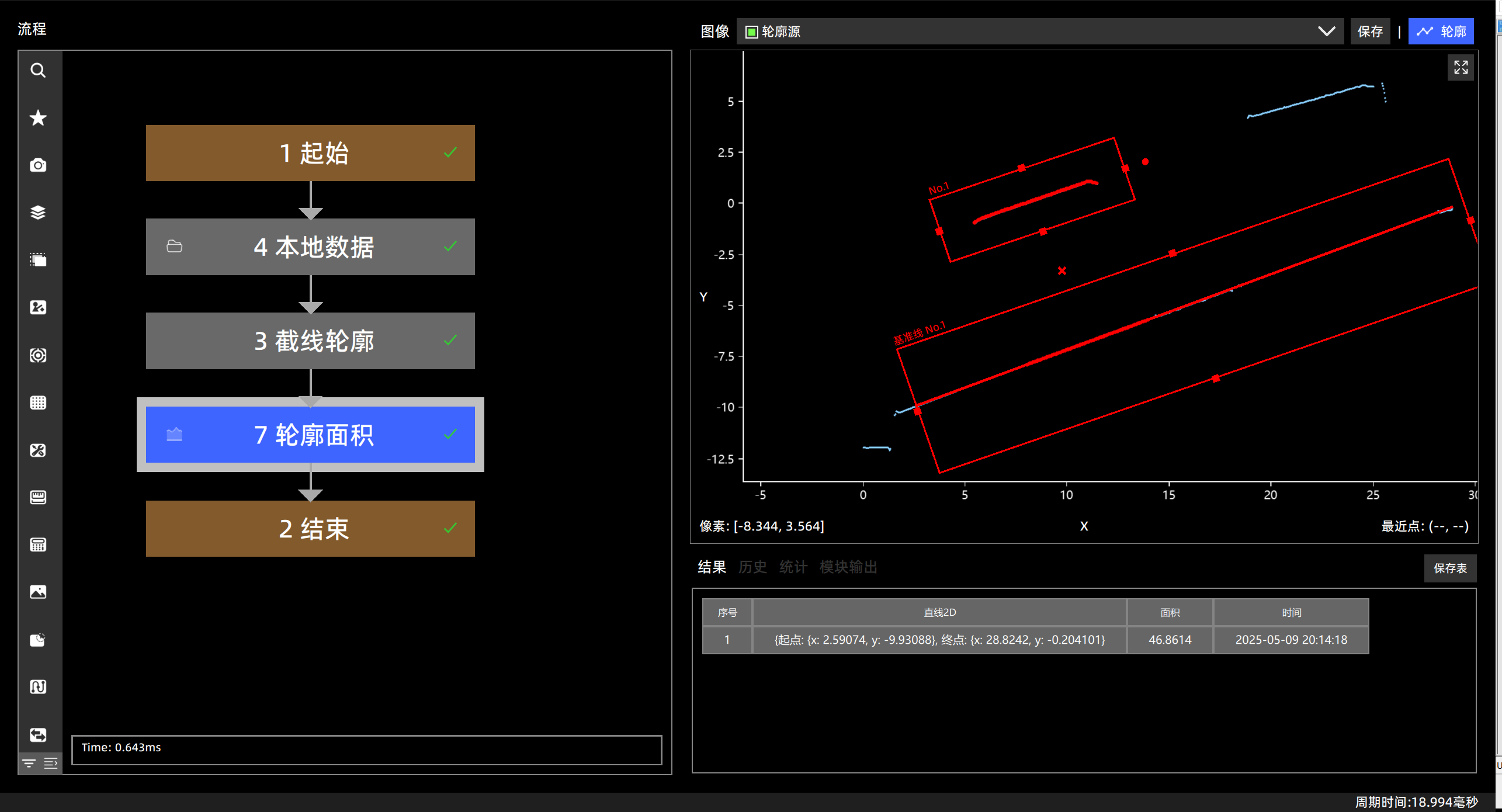

- 执行轮廓面积测量，查看测量结果；
信息
上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
