粗糙度测量
功能介绍
模块位置：测量-粗糙度测量
用于评估指定区域表面的粗糙程度：先拟合基准平面，再将区域划分为N×N网格，统计 各网格内点到平面的距离极差，最后对N*N个的极差值做排序，滤除部分最大值和最小值，再将剩余的值求和取平均即为粗糙度值。
批处理使能
- 默认开启，无需设置：按区域输出粗糙度列表（每个测量区域一个粗糙度）。
具体使用方法查看批处理使能

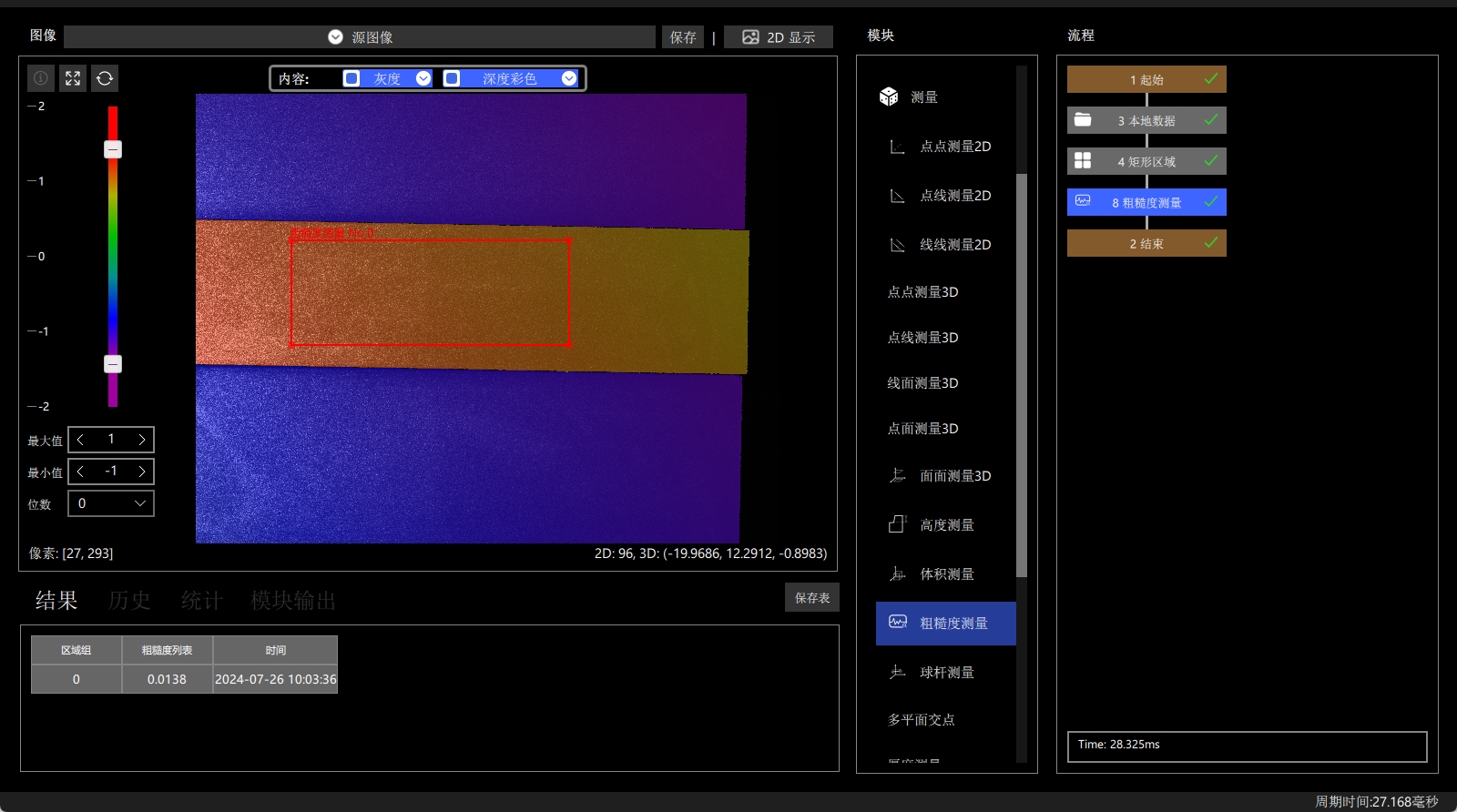

使用场景
用于物体表面粗糙度测量。
输入
| 输入 | 类型 | 说明 |
|---|---|---|

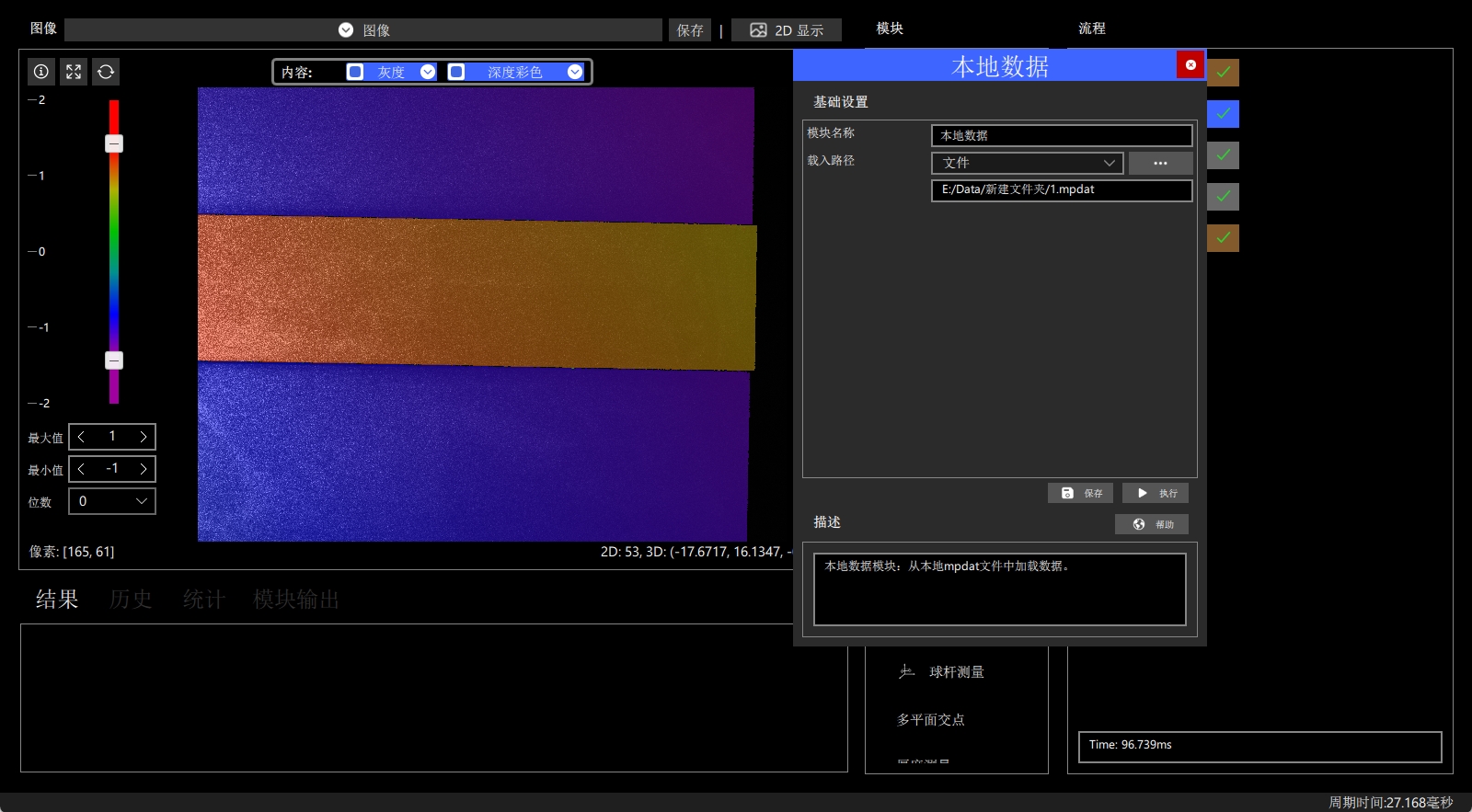

| 图像源 | 图像 | 输入图像 |

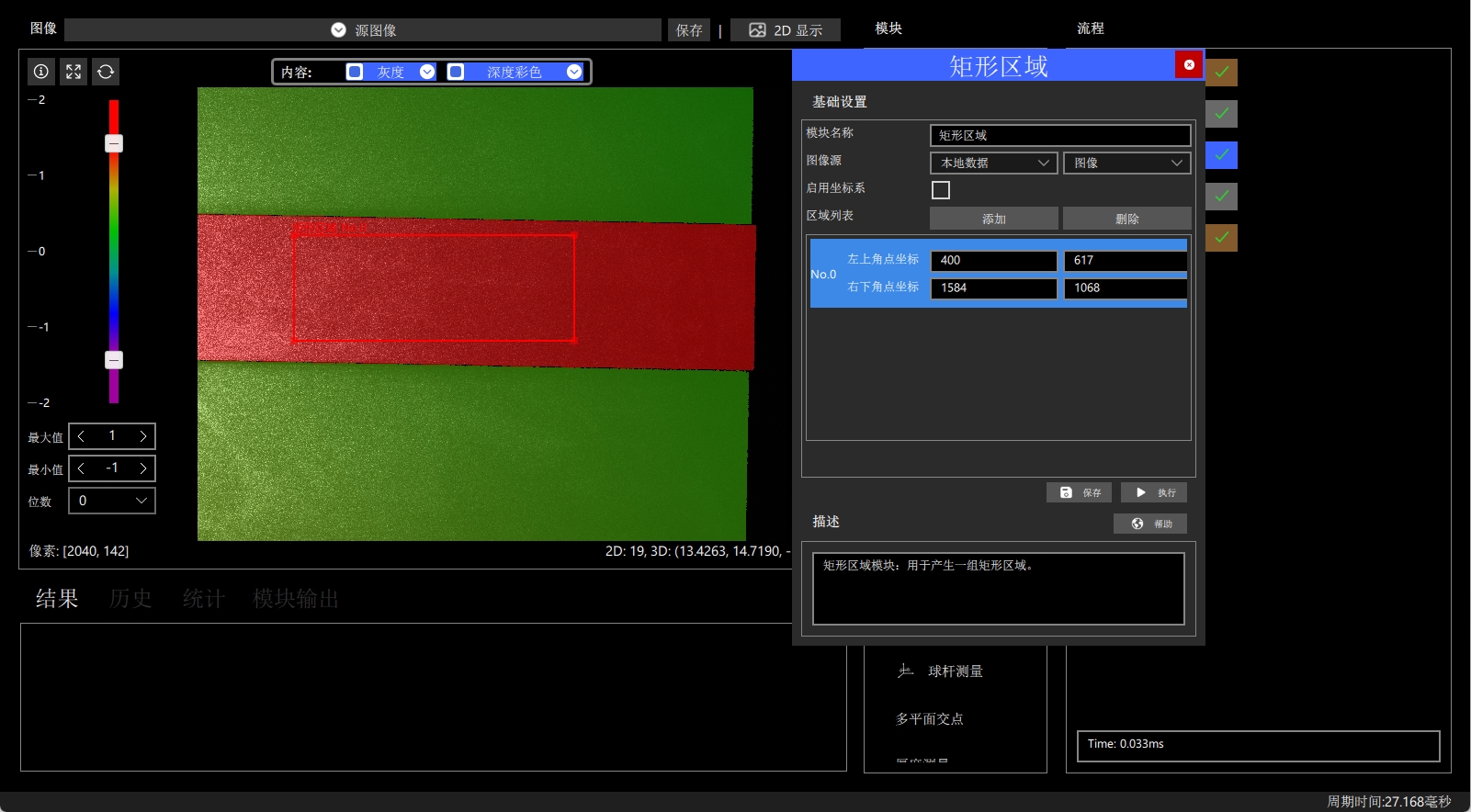

| 2D区域 | / | 通过绘制或继承得到一个输入区域：区域类型、区域列表、启用坐标系、坐标系。 |

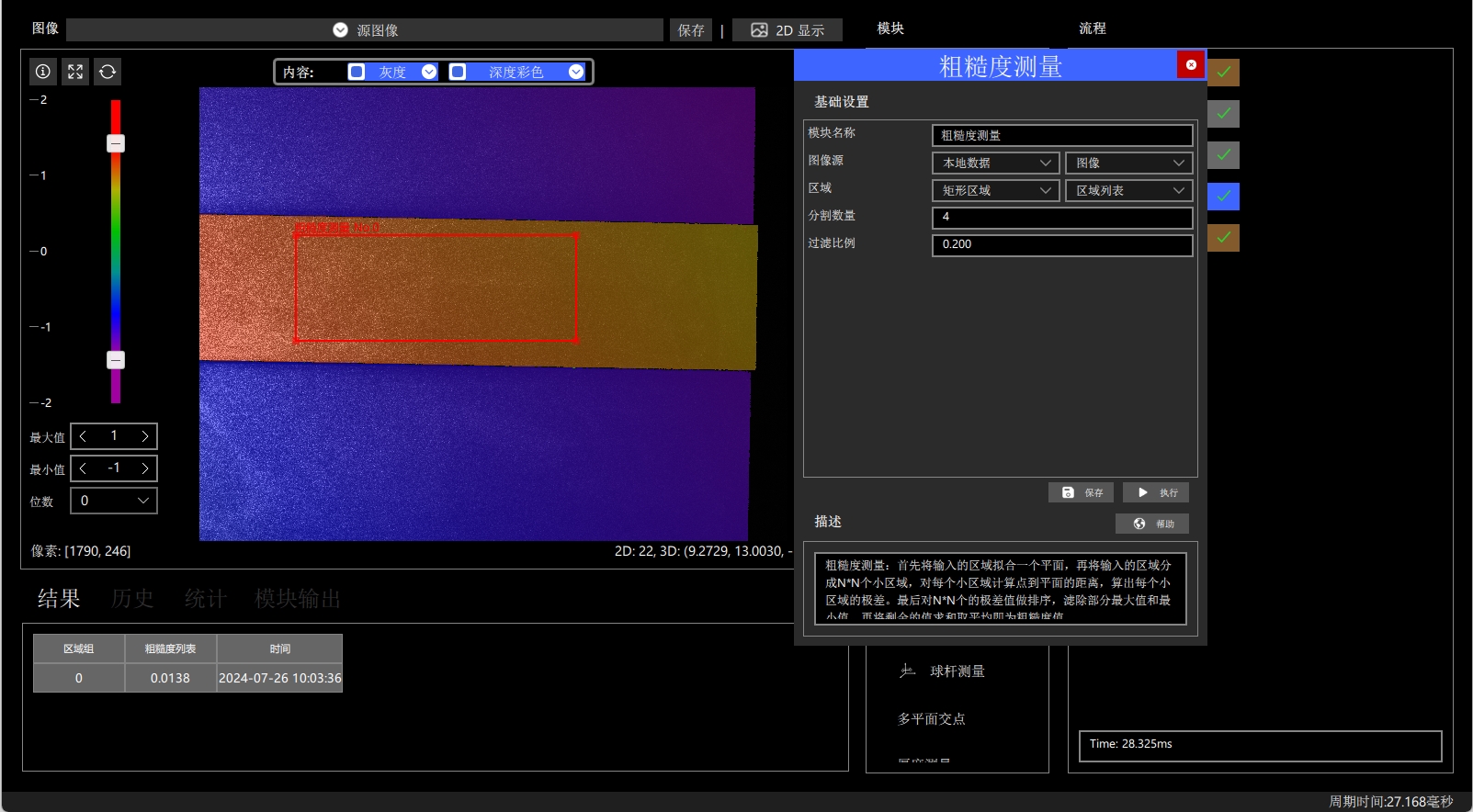

参数说明
分割数量
区域将会被分割成分割数量*分割数量的小区域，范围[1,20]。
过滤比例
范围[0,1],用于排序后滤除比例以外的数据。会滤除过滤比例范围一半的头部数据和尾部数据。 如设置0.2，代表滤除头部数据10%和尾部数据10%数据。
输出
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|---|---|---|---|
| 区域列表 | 区域集 | 否 | / | 传递给下游模块的输入区域集合，保留用户在界面上框选的所有区域 |
| 区域中心列表 | 2D点集 | 否 | / | 每个输入区域计算所得二维几何中心 |
| 粗糙度列表 | 实数列表 | 是 | / | 对应每个测量区域的厚度值 |
