点面测量3D

功能介绍

模块位置：测量-点面测量3D

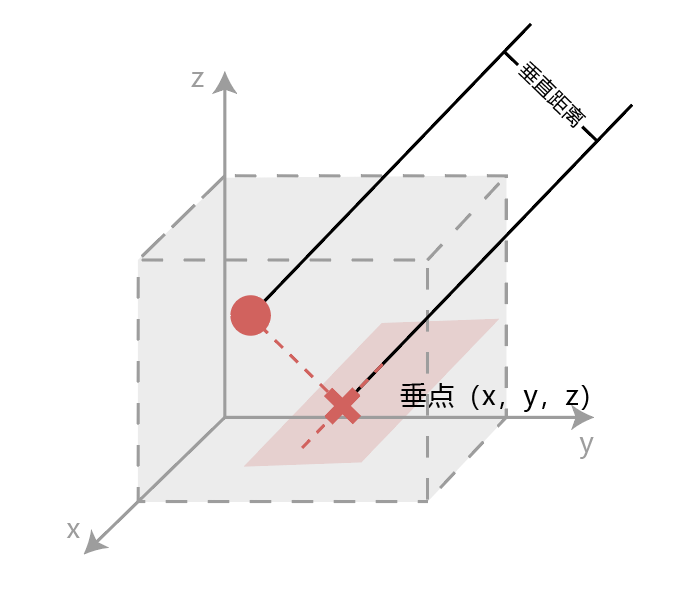

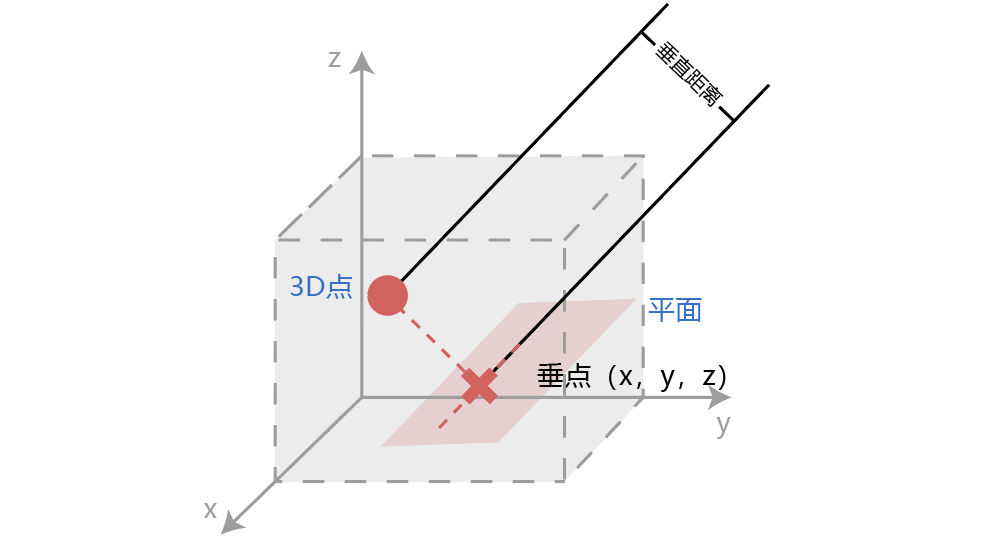

计算点到面的距离和垂点。

使用场景

用于3D几何测量。

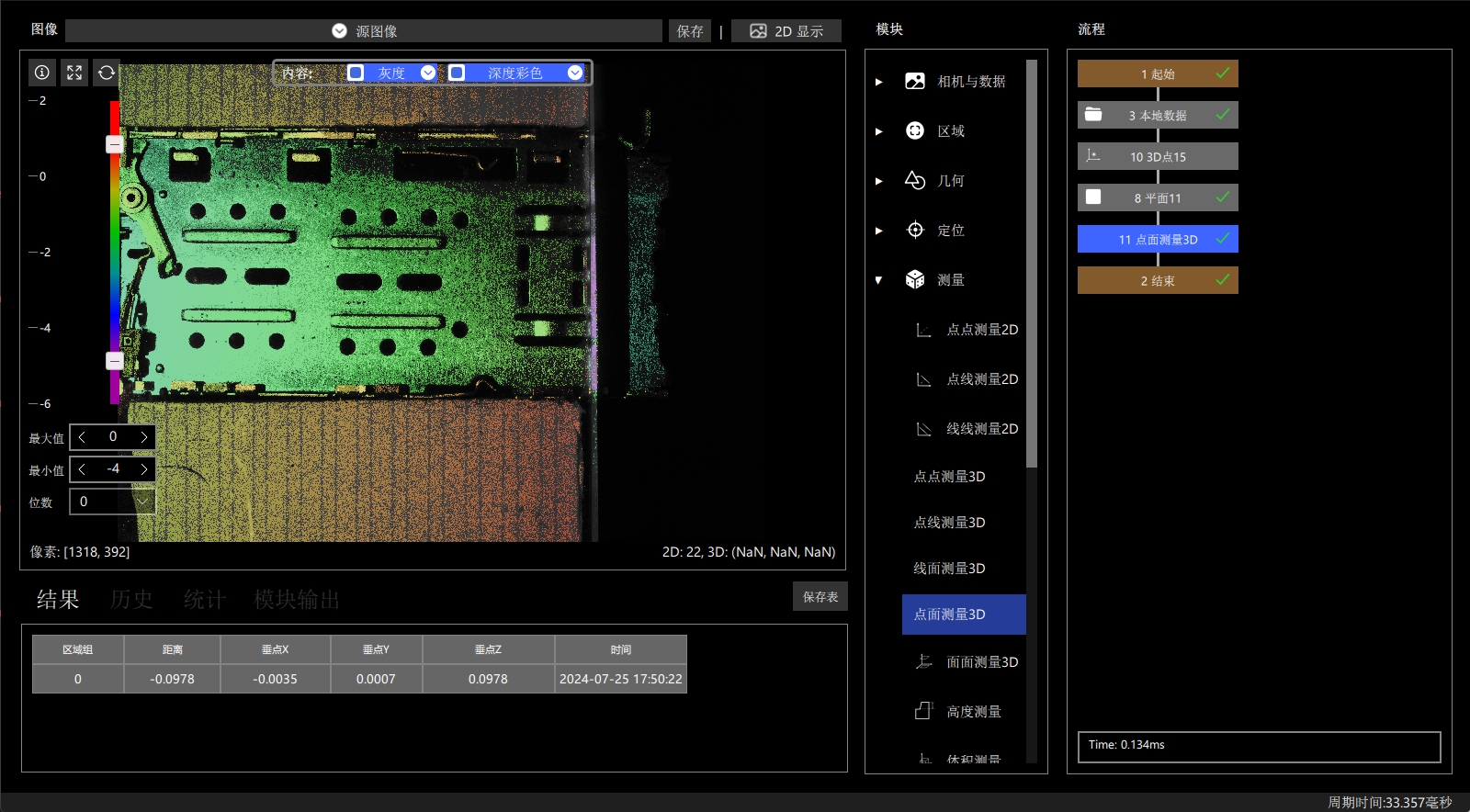

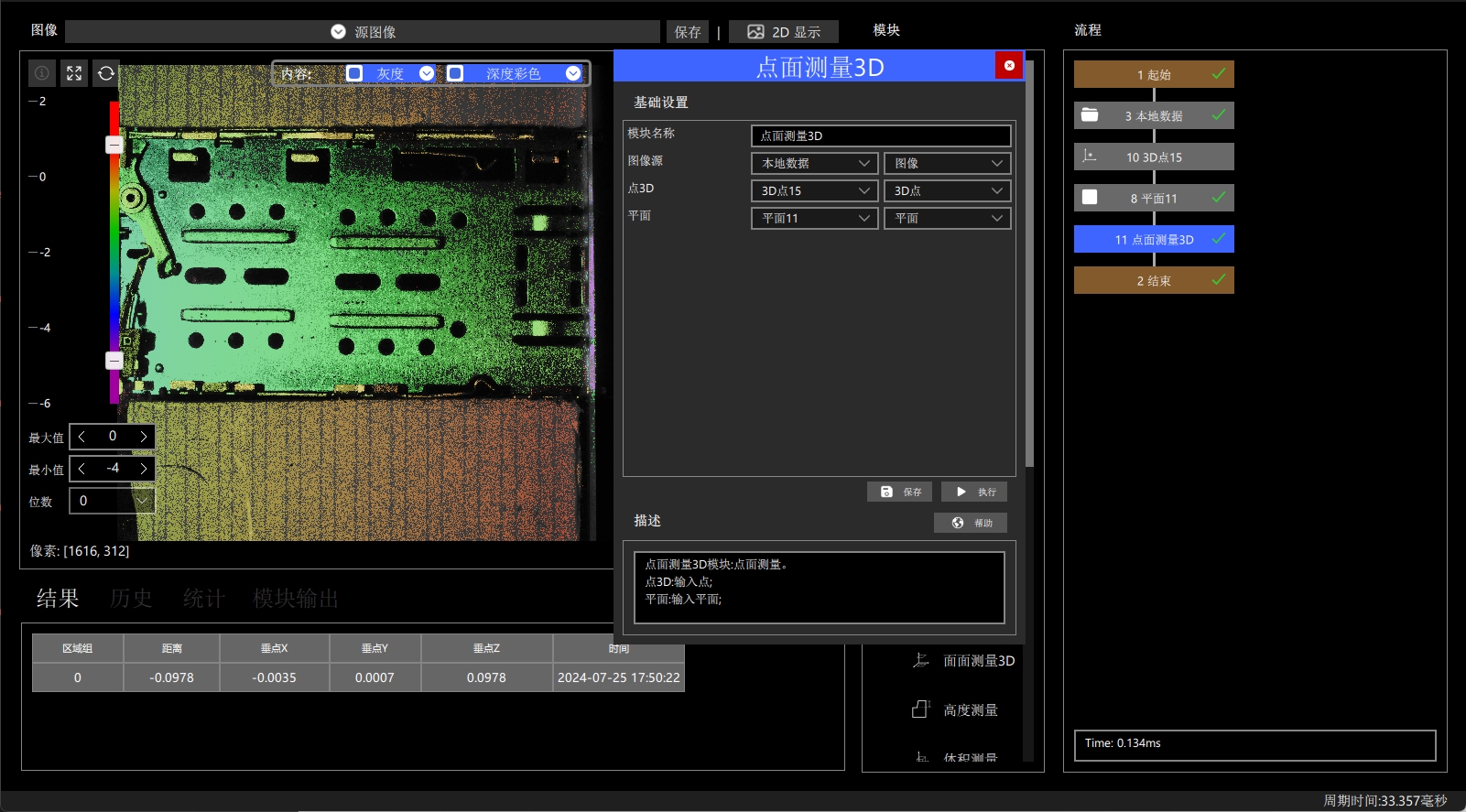

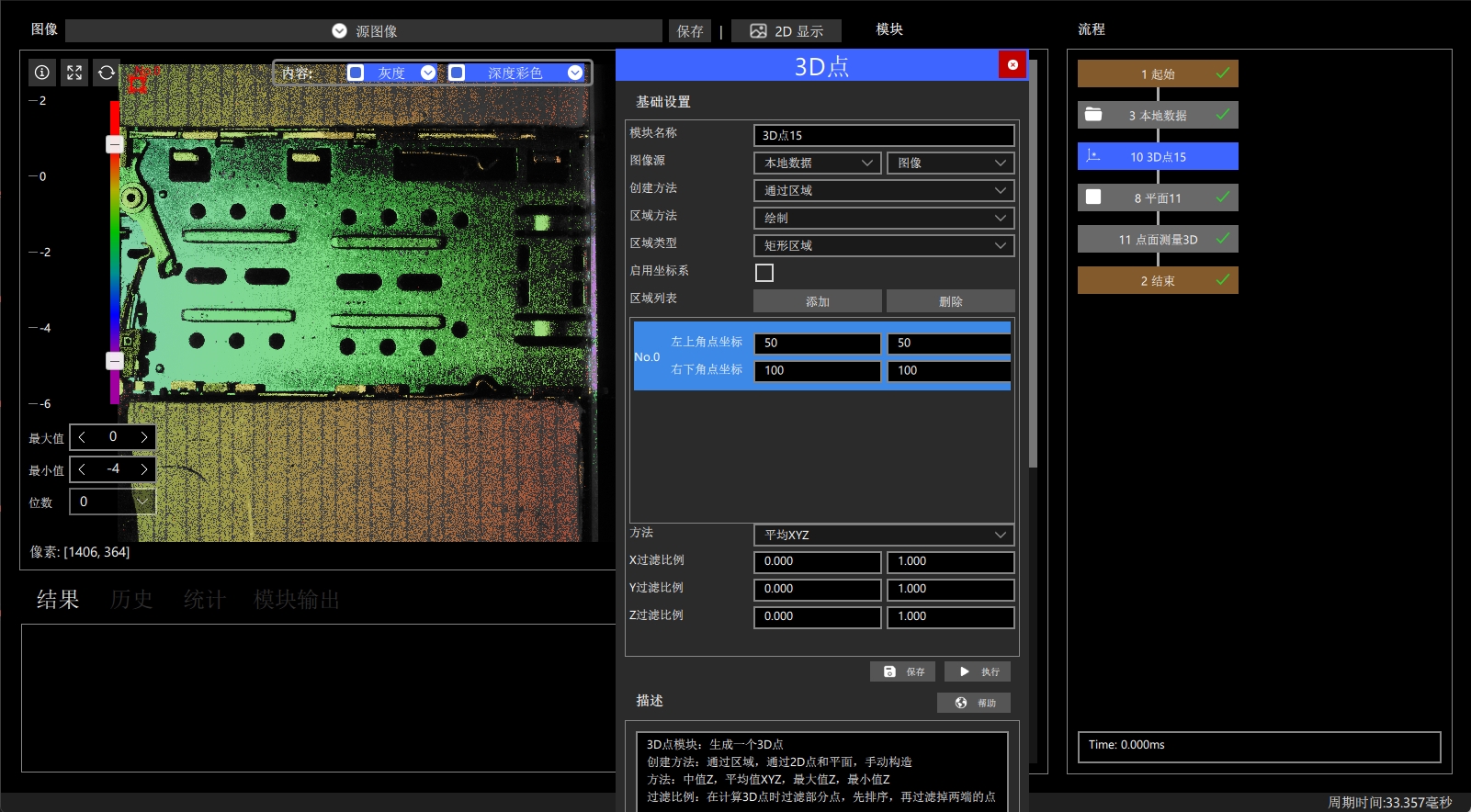

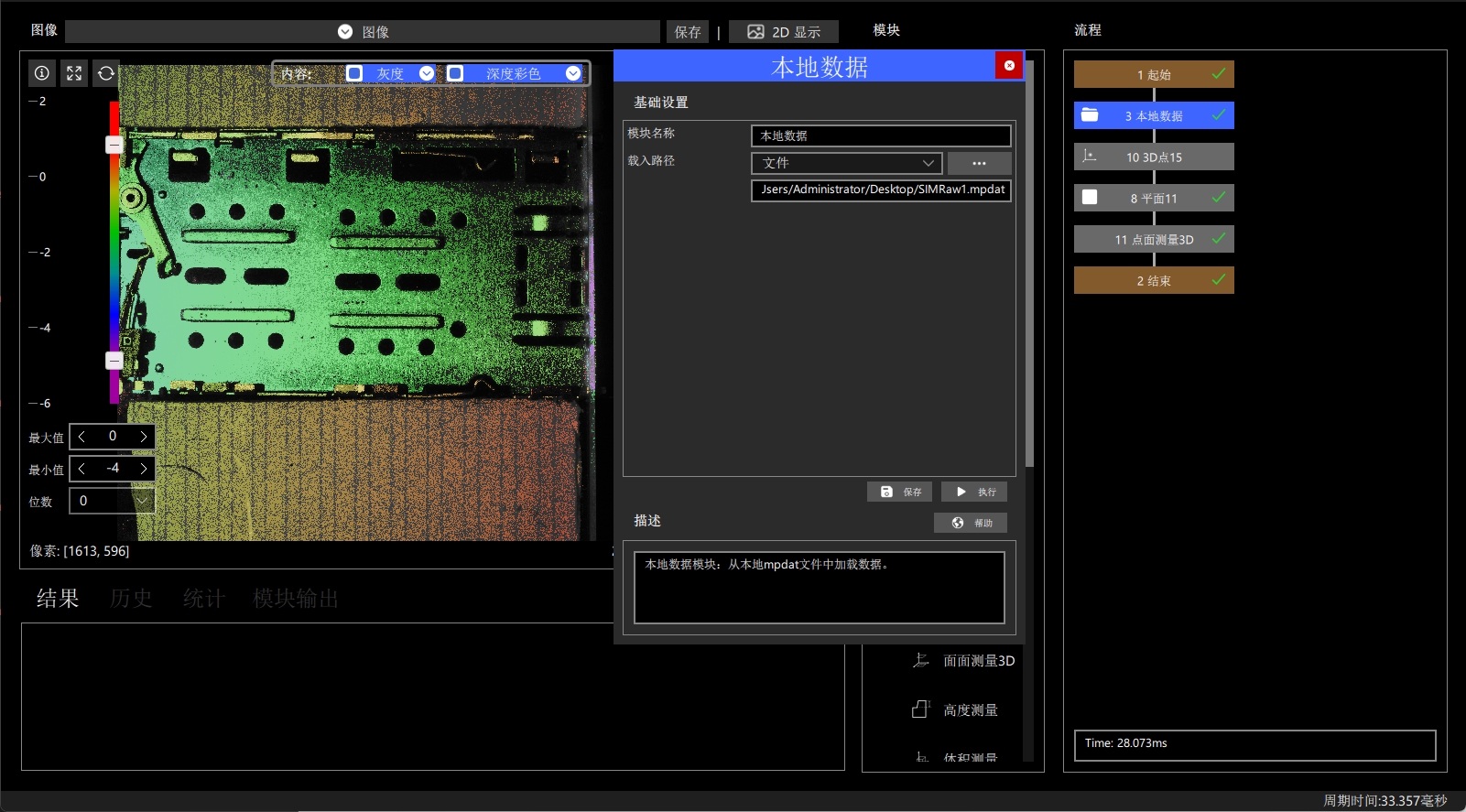

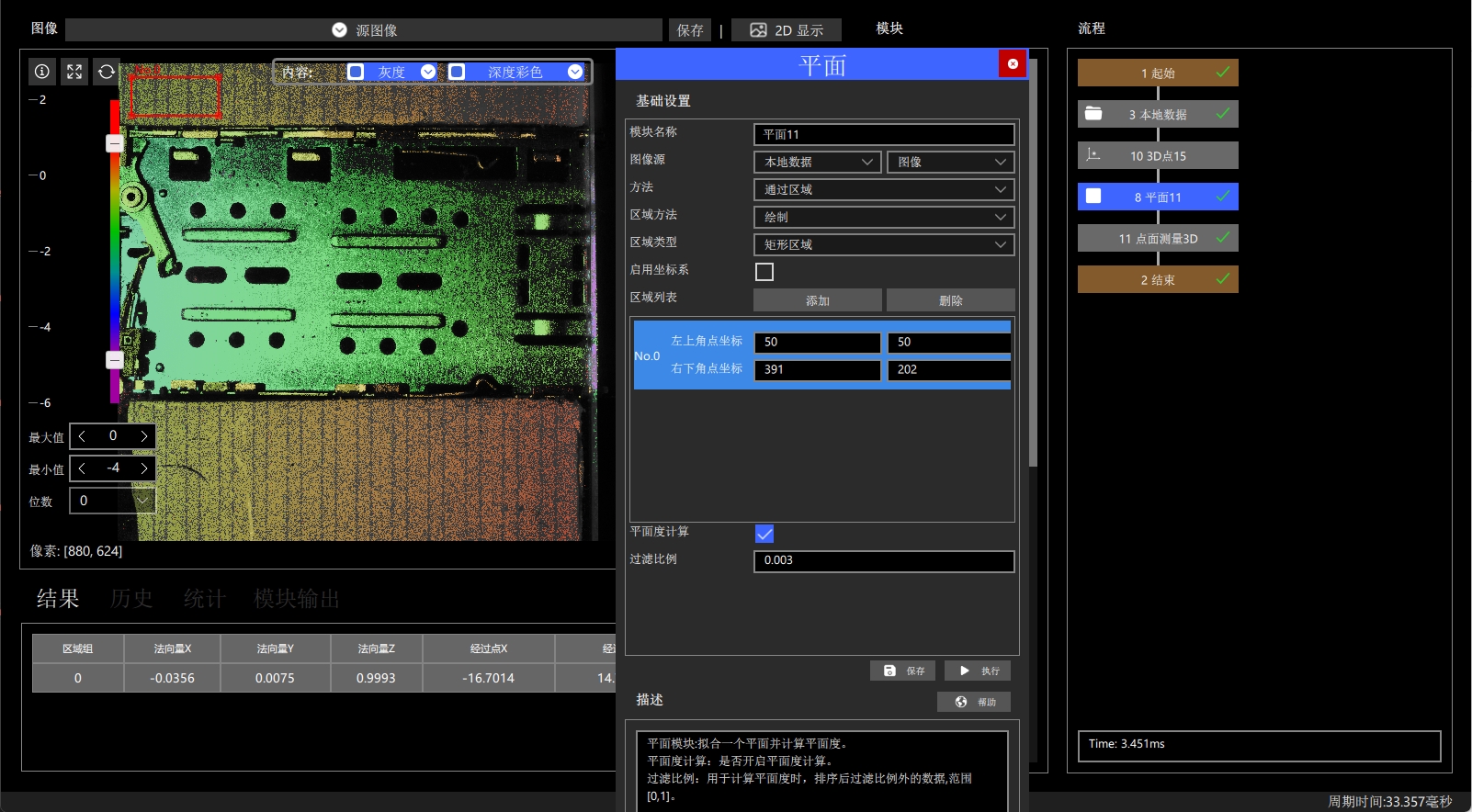

示例说明

输入

输入	类型	说明
输入图像	图像	输入图像
3D点	3D点	输入的3D点（可以手动构造）
平面	平面	输入的平面

参数说明

距离取绝对值

• 勾选：输出距离始终为正值，仅表示点到平面的距离大小。
• 不勾选：输出带符号距离，正负代表点位于平面两侧的相对位置。

输出

输出	类型	默认启用	额外启用条件	说明
距离	实数	是	/	点到平面的“垂线长度”
垂点	3D点	是	/	点投影到平面上的“垂足坐标”
