轮廓边缘
功能介绍
模块位置：几何-轮廓边缘
检测输入边缘的跳变或角点。
使用场景
用于边缘跳变高度的测量，或边缘角点的定位。
示例说明

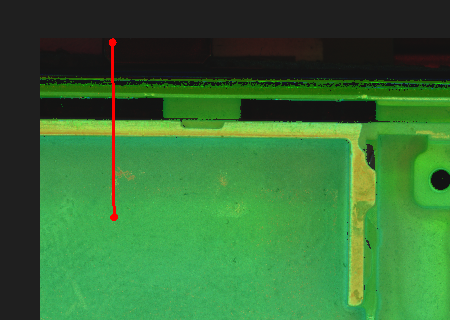

方法-跳变
 |  |  | |
|---|---|---|---|
| 原图截线轮廓 | 跳变类型=最佳 | 跳变类型=第一个 | 跳变类型=最后一个 |

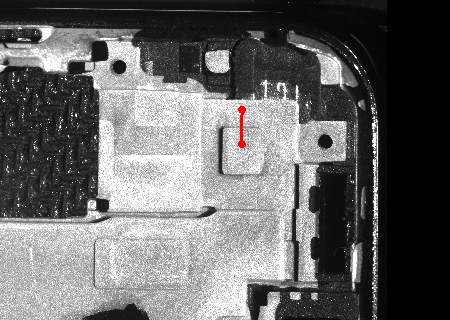

方法-角点
 |  |  |  |
|---|---|---|---|
| 原图截线轮廓 | 平滑尺寸=7 角点类型=最佳 | 平滑尺寸=15 角点类型=最佳 | 平滑尺寸=21 角点类型=最佳 |
|  |  | |
| 平滑尺寸=7 角点类型=上 | 平滑尺寸=7 角点类型=下 | 平滑尺寸=7 角点类型=左 | 平滑尺寸=7 角点类型=右 |
输入
基础
| 输入 | 类型 | 说明 |
|---|---|---|
| 边缘方法 | 枚举 | 跳变 / 角点 |
轮廓
| 输入 | 类型 | 说明 |
|---|---|---|
| 轮廓源 | 轮廓 | 输入方式是选择输出轮廓的模块。 |
区域2D
| 输入 | 说明 |
|---|---|
| 区域 | 输入区域 查看详细说明：区域类型（绘制和继承）、区域列表、启用坐标系、坐标系。 |
参数说明
方法-跳变
跳变宽度
只在方法为 跳变 模式下生效；
实数，待检测边缘跳变的最小宽度（毫米）。
跳变方向
只在方法为 跳变 模式下生效；
枚举，待检测边缘跳变的方向，任何、下降、上升。
跳变阈值
只在方法为 跳变 模式下生效；
实数，待检测边缘跳变的高度阈值。
跳变类型
只在方法为 跳变 模式下生效；
枚举，待检测边缘跳变的类型，最佳、第一个、最后一个。
方法-角点
平滑尺寸
只在方法为 角点 模式下生效；
实数，平滑窗口的尺寸。
角点类型
只在方法为 角点 模式下生效；
枚举，待检测角点的类型，最佳、上、下、左、右。
输出
| 输出 | 类型 | 默认启用 | 额外启用条件 | 说明 |
|---|---|---|---|---|
| 区域列表 | 区域集 | 否 | 在输出设置中勾选 | / |
| 区域中心列表 | 2D点集 | 否 | 在输出设置中勾选 | / |
| 跳变起点 | 2D点 | 是 | / | / |
| 跳变中心 | 2D点 | 是 | / | / |
| 跳变终点 | 2D点 | 是 | / | / |
| 跳变高度 | 实数 | 是 | / | / |
| 角点 | 2D点 | 是 | / | / |
