快速上手MegaPrecVision

上手搭建流程图

可以通过以下操作搭建流程图

• 新建：在工具栏的位置新建工程或者打开已有的工程
• 根据方案设计，在流程图中的开始与结束之间添加模块

数据采集

• 通常在最开始的时候，需要添加相机或者本地数据得到图像数据

• 添加相机：选择相应的相机型号模块，拖入到流程中进行连接并调节参数以达到最好的拍摄效果

• 本地数据：选择本地文件，执行本地数据模块后获取图像数据

数据处理

• 如果数据效果不佳可以先用图像处理中的功能获取高质量图像数据，可以进行感兴趣区域裁剪、滤波、目标定位、去除飞点等操作，确保后续高效精准测量。
• 在图像处理的模块中，选择要处理的图像源，并在该模块的参数设置中进行调参。
• 处理图像后，可以关闭源图像，选择输出图像来确认调参效果。

开始测量

首先要确定自己的测量需求，根据需求选择模块添加到流程中

• 选择测量模块到流程中
• 查看该测量模块所需的输入，如：点线测量3D需要一个3D点和3D直线，这时需要在点线测量3D模块前面添加能够输出3D点和3D直线的模块

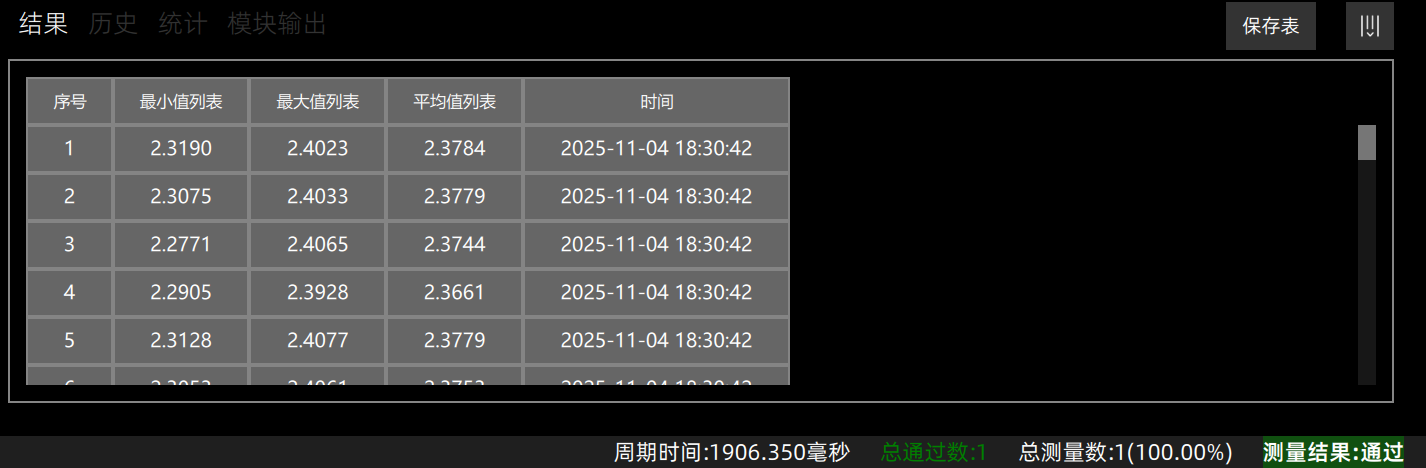

• 输入设置完成后，执行改测量模块，结果通过表格显示

测量结果处理

完成测量后，可以通过计算类的模块处理输出的测量数据

• 可以在结果判定中，获取测量值结果并设置判定规则，比如为输出结果设置范围，来判定是否合格

举例：3D高度测量应用-PIN针

全流程讲解视频

鱼眼PIN针高度测量

高度测量是利用3D视觉技术感知并分析计算，可以精确测量产品的位置、尺寸和形状等，今天我们就介绍MegaPrecVision在PIN针检测高度中的应用。

测量背景

PIN针产品通常是由金属制成，其质量和尺寸会直接影响到电子产品的安全性与稳定性能。PIN 针高度通常指的是 PIN 针顶端到基准平面的距离。精确测量多根 PIN 针的高度，确保其符合设计规范，保证电气性能及机械接合的稳定性。

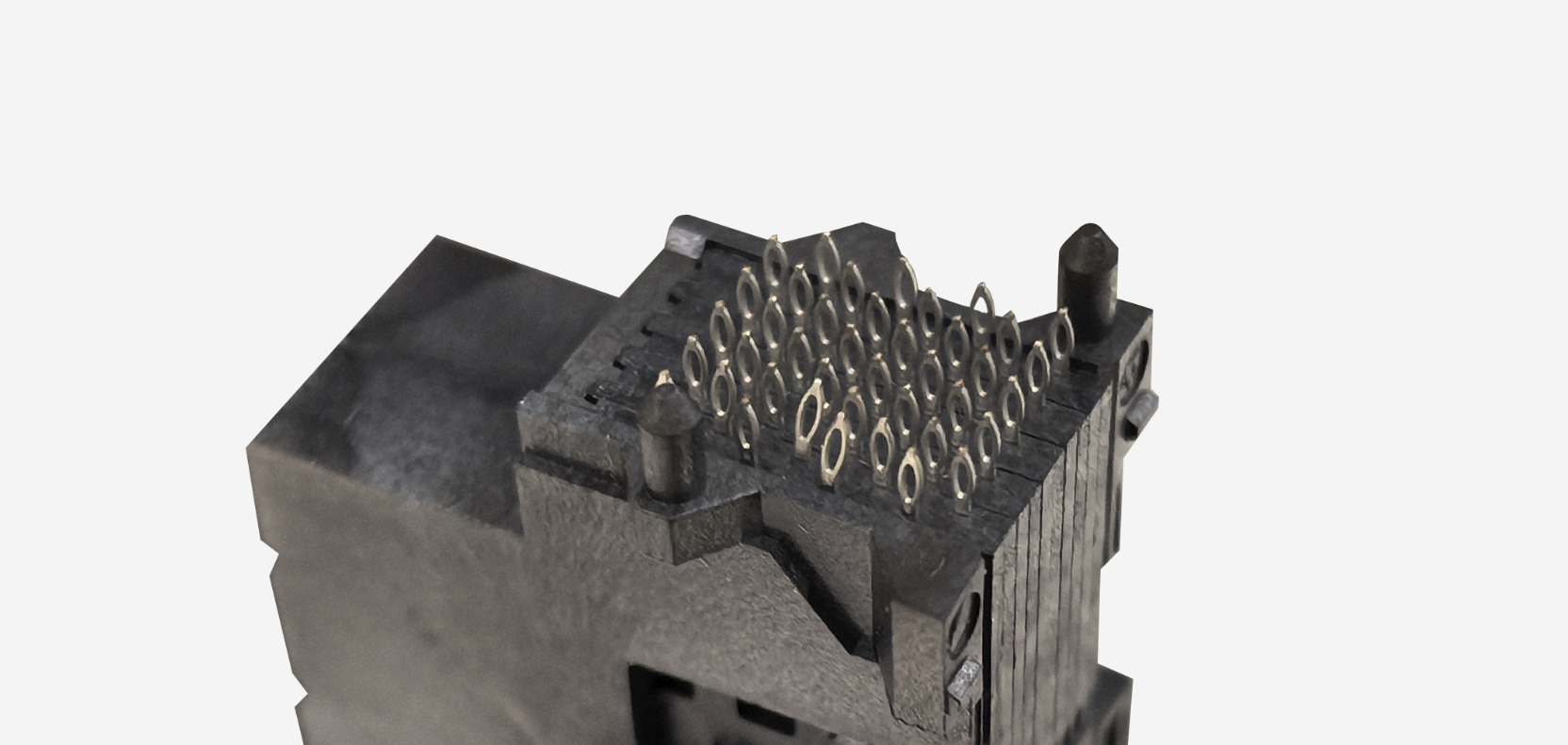

空心鱼眼PIN针

测量难点

• 数据获取：空心鱼眼PIN针顶端面积小，并且结构比传统PIN针更复杂，难以获取准确的点云数据。

• 数据处理：运用方式对鱼眼部分的尺寸要求较高，要求高精度测量，需对数据进行有效预处理，以确保结果的稳定性和精确性。

解决方案

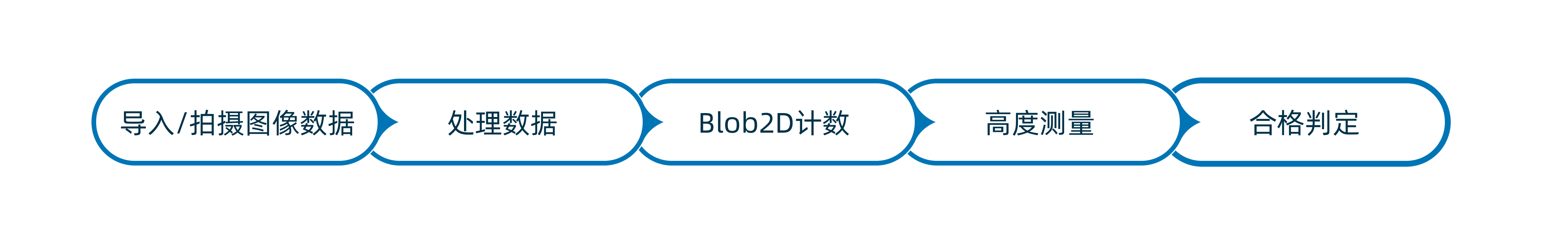

搭建流程思路
