本地数据
功能介绍
模块位置: 数据-本地数据
本地数据模块通过用户指定的本地数据文件路径，或指定的文件夹路径进行搜索，读取本地图像数据，输出图像数据供其他模块使用。
本地数据支持文件/文件夹两种路径载入方式:
- 文件：指定某一个数据文件，本地数据执行时会根据选择的文件路径载入数据文件
- 文件夹：指定某一个文件夹路径，本地数据每次执行会逐个加载文件夹目录下格式支持的数据文件
本地数据需要特定格式的数据文件,当前支持的数据格式:mpdat,ply,stl,bmp,png,jpg,dxf,dwg。
使用场景
本地数据一般用于离线测量的第一个步骤, 在一开始加载需要测量的数据供后续模块使用。
输入
基础输入
| 输入 | 类型 | 说明 |
|---|---|---|
| 载入路径 | 路径 | 路径载入方式包含文件/文件夹两种载入方式。通过"..."按钮选择加载文件/文件夹的路径。 |
参数设置
加载dxf文件和加载stl文件时包含两个额外参数: DXF采样步长, 采样点数
加载dxf文件
DXF采样步长
控制dxf采样步长, 步长越小, 点越密集。
示例: 采样步长分别为2和5时加载出的dxf文件显示如下
 |  |
|---|---|
| 采样步长为2 | 采样步长为5 |
加载stl文件
采样点数
控制实际加载点的个数, 点数越少, 实际加载的点越少。

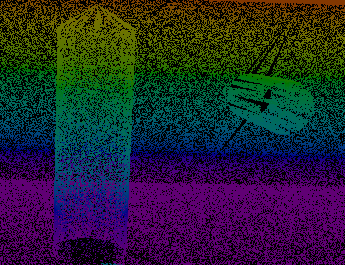

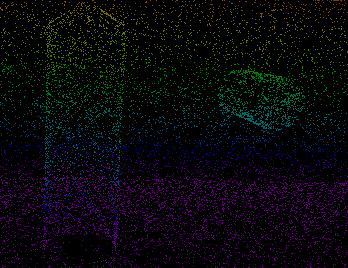

示例: 采样点数分别为1000000和3000000时加载出的stl文件显示如下
 |  |
|---|---|
| 采样点数500000 | 采样点数5000000 |
输出
| 输出 | 类型 | 默认启用 | 启用条件 | 说明 |
|---|---|---|---|---|
| 图像 | 图像 | 是 | 成功加载mpdat/bmp/png/jpg文件 | / |
| 点云 | 点云 | 是 | 成功加载ply/stl文件 | / |
| 轮廓 | 轮廓 | 是 | 成功加载dxf/dwg文件 | / |
| 相机标定参数 | 标定参数 | 是 | 成功加载mpdat文件 | / |
| 投影仪标定参数 | 标定参数 | 否 | 成功加载mpdat文件 | / |
