截面轮廓（点云）
功能介绍
通过平移一个初始平面α截取点云的横截面，基于距离阈值来保留平面附近的点。输出源图像截面，截面轮廓，到截面的投影图。
模块位置：数据-截面轮廓（点云）
使用说明
参数说明
- 图像源：输入图像
- 输入点云：点云类型
- 3D区域方法：绘制和继承
- 3D区域类型：旋转立方体...
- 3D区域：可添加和删除区域
- 初始平面α：初始截面
- 平面α平移距离：通过平面α平移截取不同位置的点云截面，有正负
- 截面附近点距离阈值：通过阈值获取截面附近的点
高级设置中，勾选输出截面投影图，会额外输出一张截面投影图，关于生成截面投影图的参数设置如下：
- 输出截面投影图：勾选后，会额外输出一张截面数据到截面投影图，需要设置以下参数
- 投影到截面的中心点：选择截面上的一点作为中心点，该中心点作为截面投影图的中心
- 投影到截面的X方向点：选择截面上的一点作为X方向的点，该点作为截面投影图的X方向
- 像素间距：截面投影图像素之间的 实际距离
- 图像宽：截面投影图的宽
- 图像高：截面投影图的高
案例流程
截取一个圆柱的截面数据
- 加载点云数据

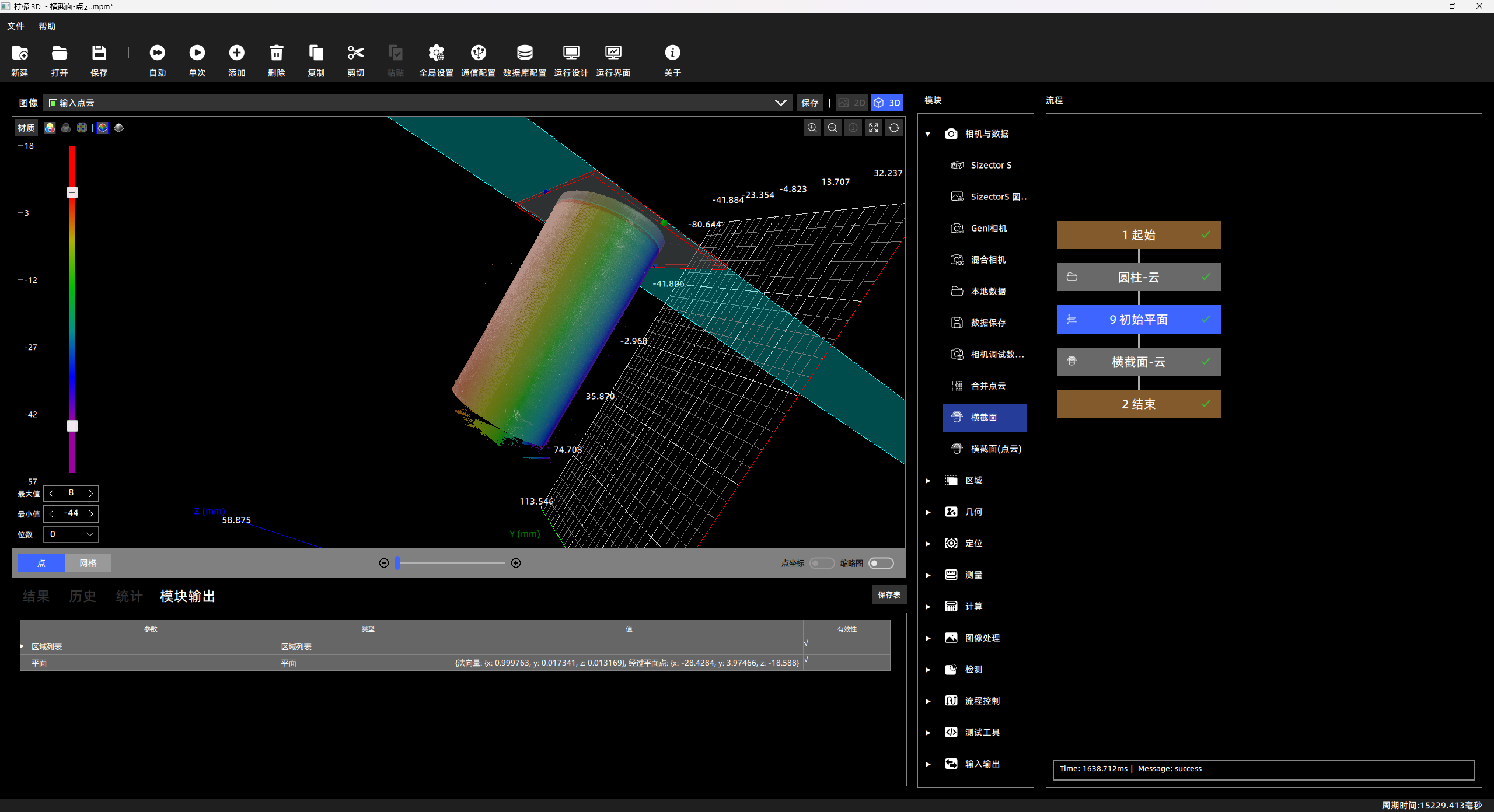

- 使用拟合平面（点云）创建一个初始平面

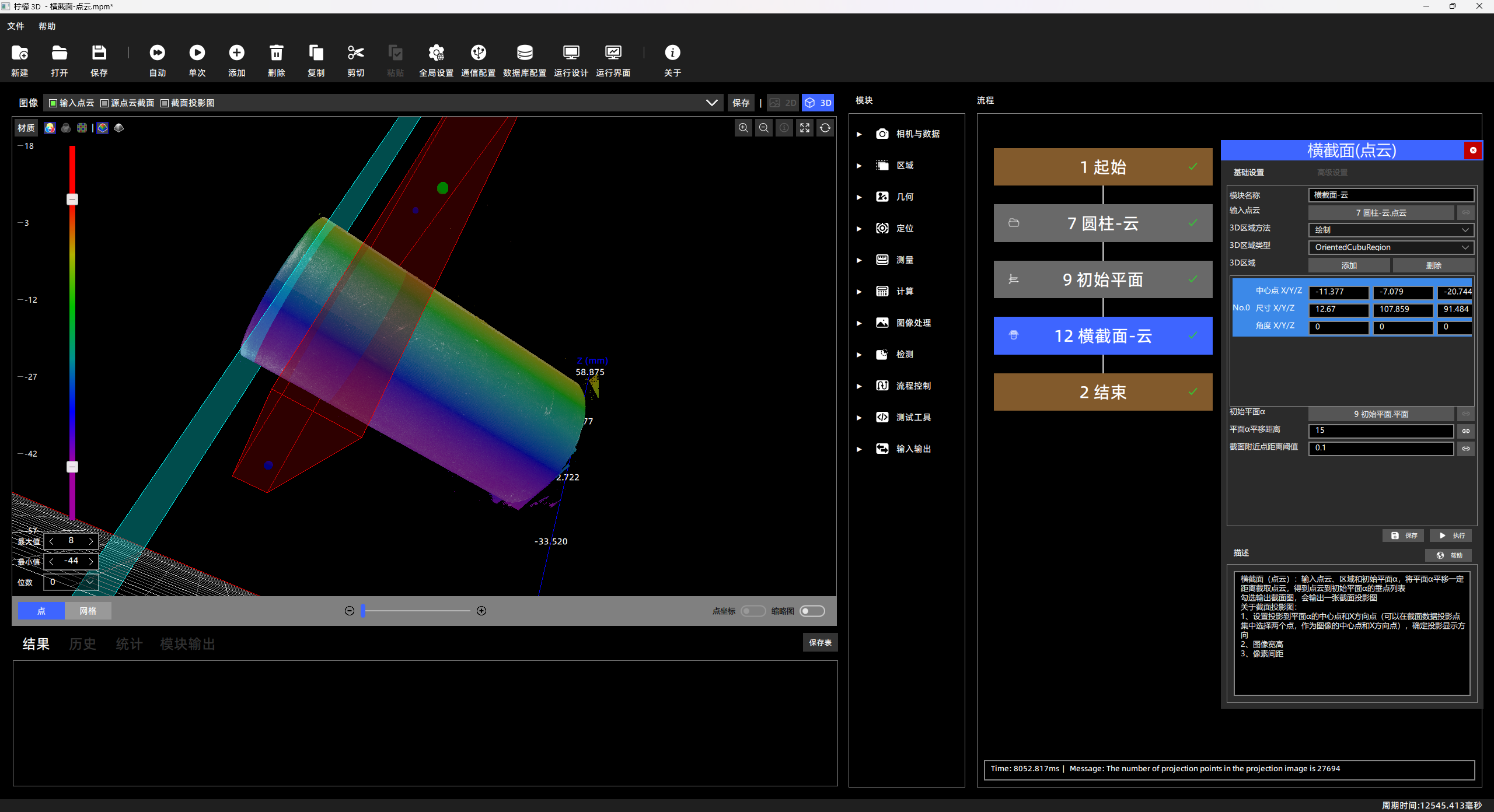

- 横截面（点云）模块设置有效点云范围

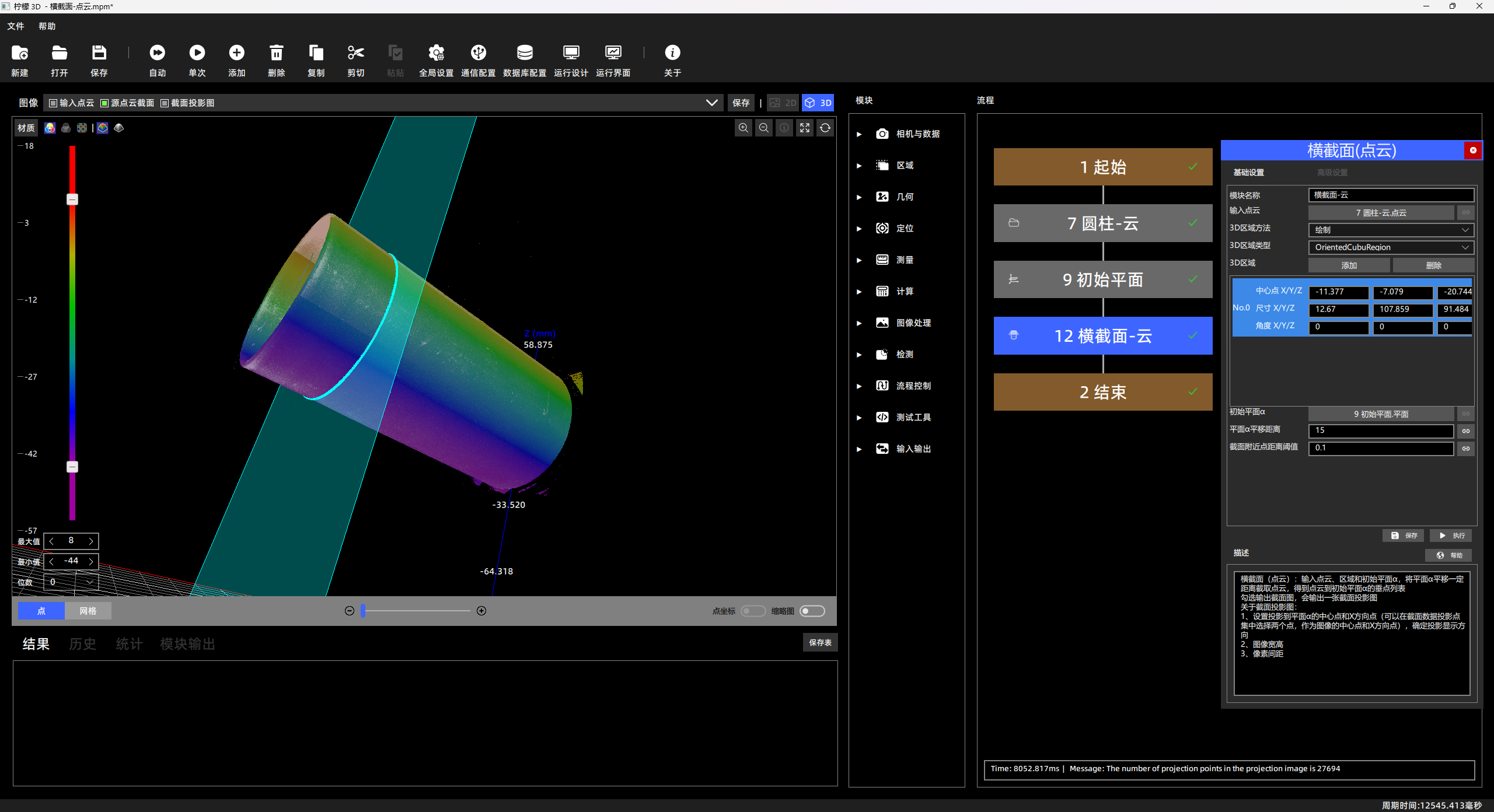

- 横截面模块选择初始平面，平移距离设置为15，得到新的截面，截面附近点云距离阈值设置为0.1，得到源图像截面
- 横截面模块勾选

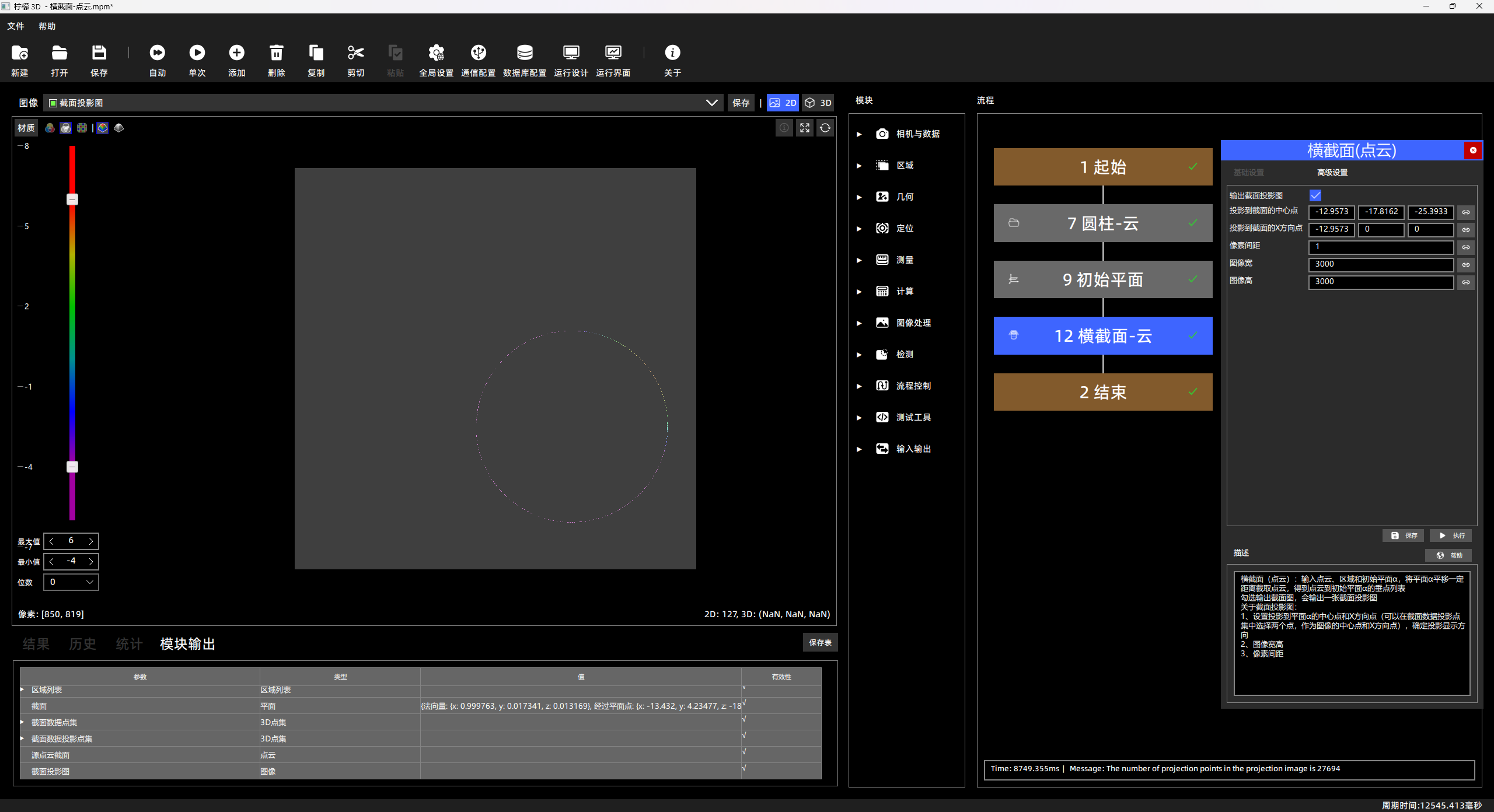

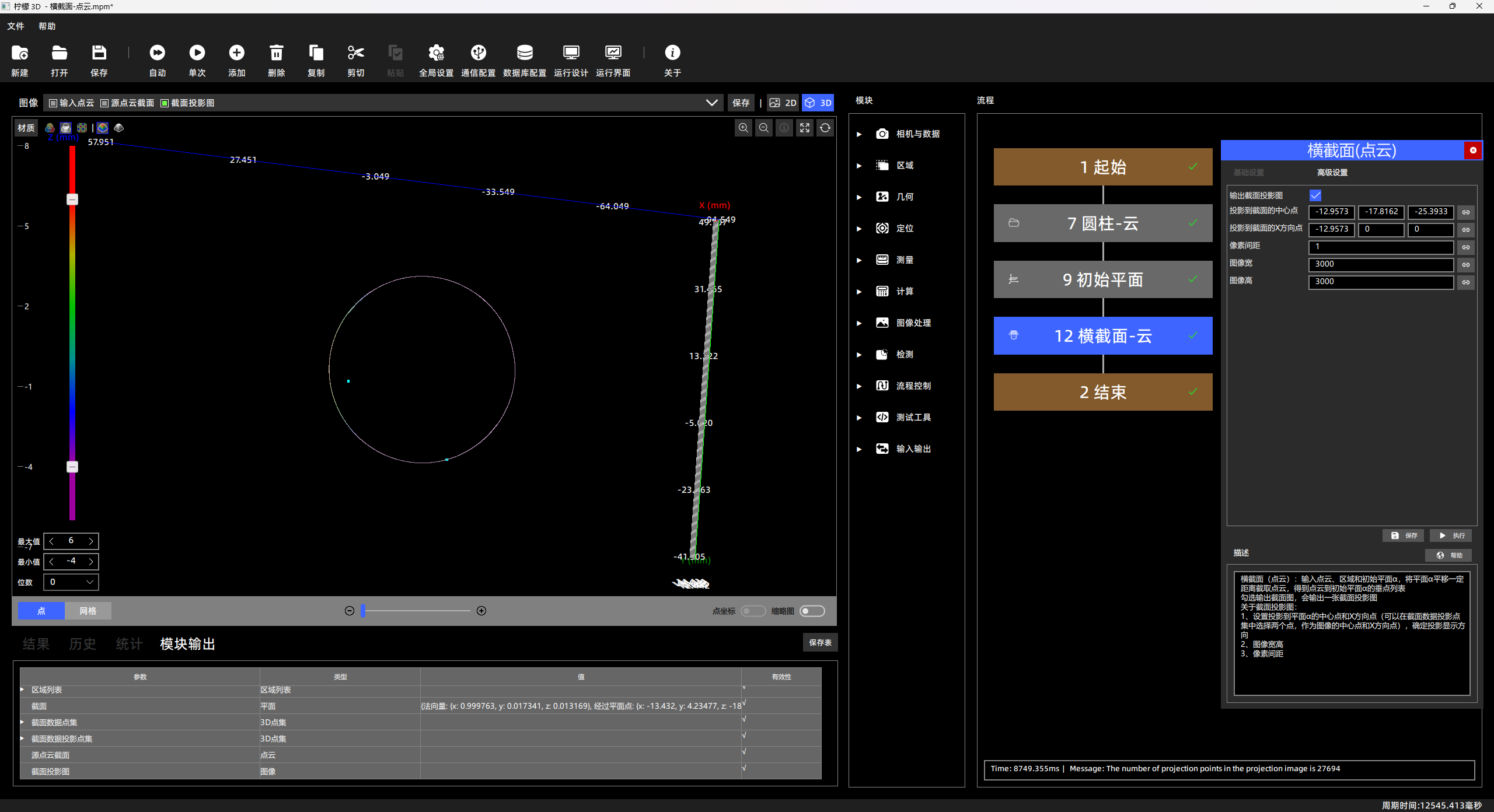

输出截面投影图，在截面上选择两个点作为截面投影图像的中心点和X方向点（可以在截面数据投影点集中选择两个点，作为图像的中心点和X方向点），像素间距为1，图像宽高设置为3000*3000，输出截面投影图
信息
上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
