图形标注

功能介绍

模块位置：输入输出-图形标注

将测量得到的数据以点、线、距离、文本、OK/NG的方式显示界面上，方便使用者查看。同时可设置矩阵型表格以输出表格数据。

使用场景

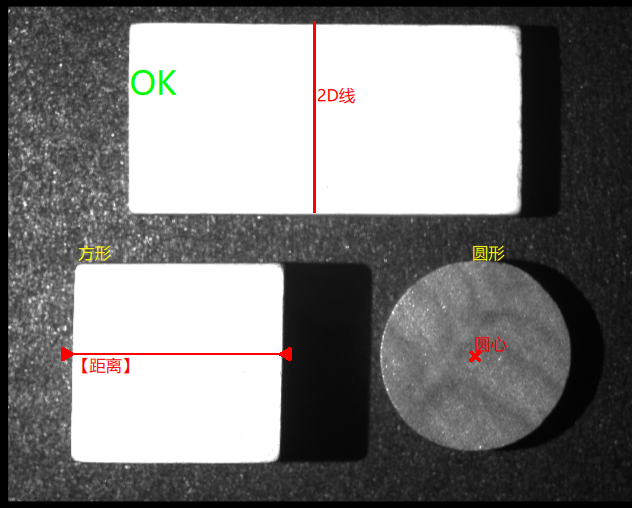

在输入的图像上进行标注，在流程运行过程中直接在图像上显示测量结果、状态等内容。

输入

图像输入

输入	类型	说明
输入图像	图像	输入方式是选择输出图像的模块。

参数说明

标注

文本

名称	类型	说明
位置	2D点	输入或者关联所需的2D坐标点位置。
偏移	2D点	可设置X偏移量，Y偏移量。
可见	布尔值	设置文本内容是否可见，可选择显示或隐藏。
字体	/	默认微软雅黑/Regular/36，可根据需要输入所需字体样式。
颜色	/	设置颜色。
文本	文本	输入文本或者关联流程中的结果，可添加/删除文本内容。

2D点

名称	类型	说明
点	2D点	输入或者关联所需的2D坐标点位置。
可见	布尔值	设置内容是否可见，可选择显示或隐藏。
颜色	/	设置颜色。

2D线

名称	类型	说明
起点	2D点	输入或者关联所需的2D坐标点，作为2D线的起点。
终点	2D点	输入或者关联所需的2D坐标点，作为2D线的终点。
可见	布尔值	设置内容是否可见，可选择显示或隐藏。
颜色	/	设置颜色。

距离

名称	类型	说明
起点	2D点	输入或者关联所需的2D坐标点，作为2D线的起点。
终点	2D点	输入或者关联所需的2D坐标点，作为2D线的终点。
可见	布尔值	设置内容是否可见，可选择显示或隐藏。
颜色	/	设置颜色。
偏移	2D点	可设置X偏移量，Y偏移量。
字体	/	默认微软雅黑/Regular/36，可根据需要输入所需字体样式。
文本颜色	/	设置颜色。
文本	/	输入文本或者关联流程中的结果，可添加/删除文本内容。

OK/NG

名称	类型	说明
位置	2D点	输入或者关联所需的2D坐标点位置。
偏移	2D点	可设置X偏移量，Y偏移量。
状态	布尔值	勾选后在图像中显示OK，不勾选时在图像中显示NG。
OK字体	/	默认微软雅黑/Regular/36，可根据需要输入所需字体样式。
OK颜色	/	设置颜色。
NG字体	/	默认微软雅黑/Regular/36，可根据需要输入所需字体样式。
NG颜色	/	设置颜色。
OK文本	文本	默认OK，输入文本或者关联流程中的结果，可添加/删除文本内容。
NG文本	文本	默认NG，输入文本或者关联流程中的结果，可添加/删除文本内容。

表格

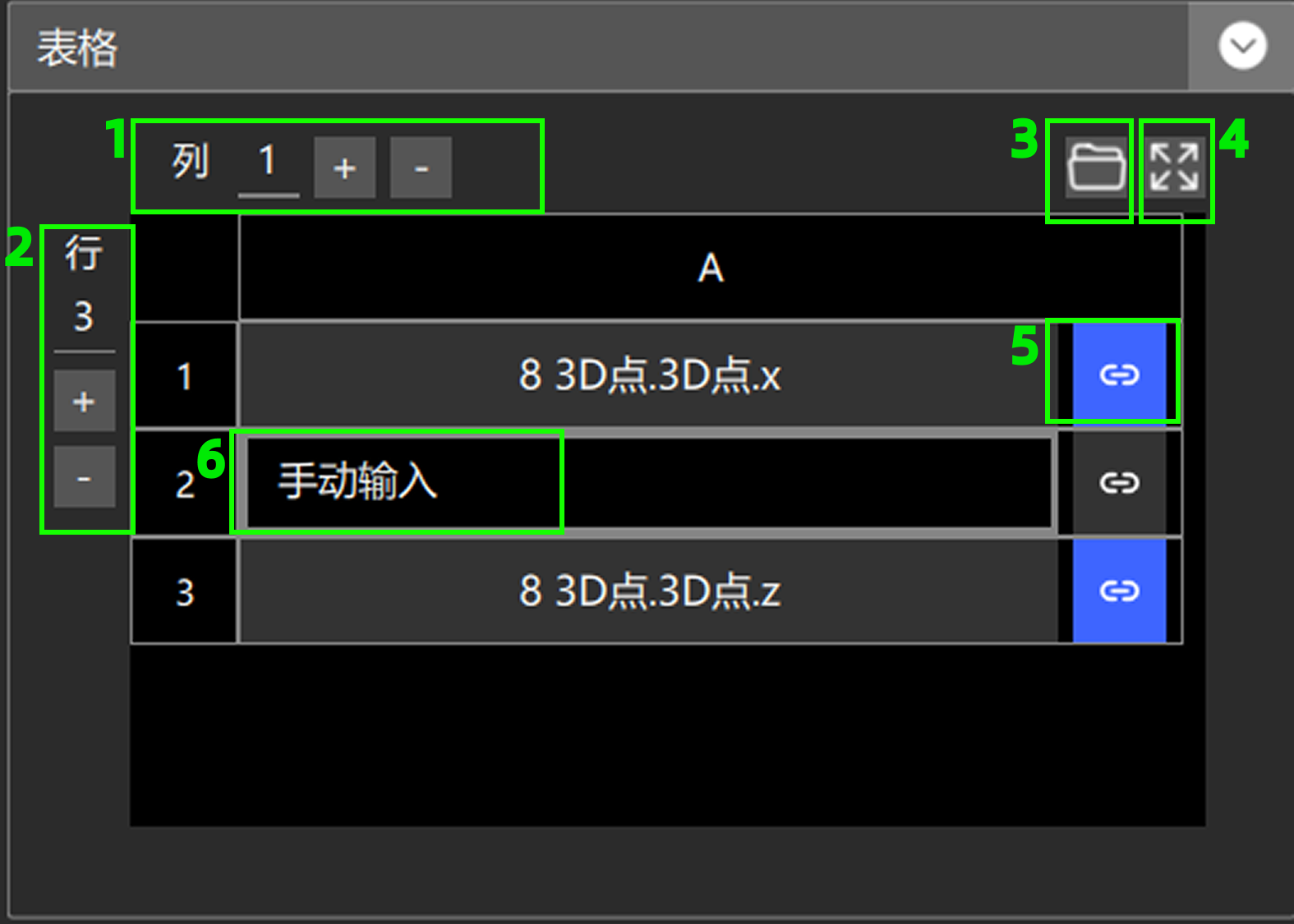

设置表格数据，可输入或选择所需的表格数据。

序号	说明
1	设置列数。
2	设置行数。
3	打开本地文件，支持csv格式。
4	展开，全屏操作表格。
5	关联流程中的模块输出。
6	手动输入。
