图形标注

将测量得到的数据以点、线、距离、文本、OK/NG的方式显示到图形界面上，方便使用者查看。同时可设置矩阵型表格以输出表格数据。

使用说明

• 图像源：选择所需标注的图像
• 图形标注类型支持文本、点、线、距离、OK/NG
• 根据不同标注类型，选择或输入所需的坐标点位置或起点、终点位置
• 设置标注内容是否可见，可选择显示或隐藏
• 设置标注显示的方向，可选择任意、水平、垂直
• 设置标注线的颜色，可根据颜色表选择所需颜色
• 设置标注线到坐标点的偏移距离，可设置X偏移量，Y偏移量
• 设置标注文本字体，可根据需要输入所需字体样式
• 设置标注文本的颜色，可根据颜色表选择所需颜色
• 设置标注文本内容，可添加/删除文本内容
• 设置OK/NG显示状态，当状态为True时，显示OK,当状态为False时，显示NG
• 设置表格数据，可输入或选择所需的表格数据

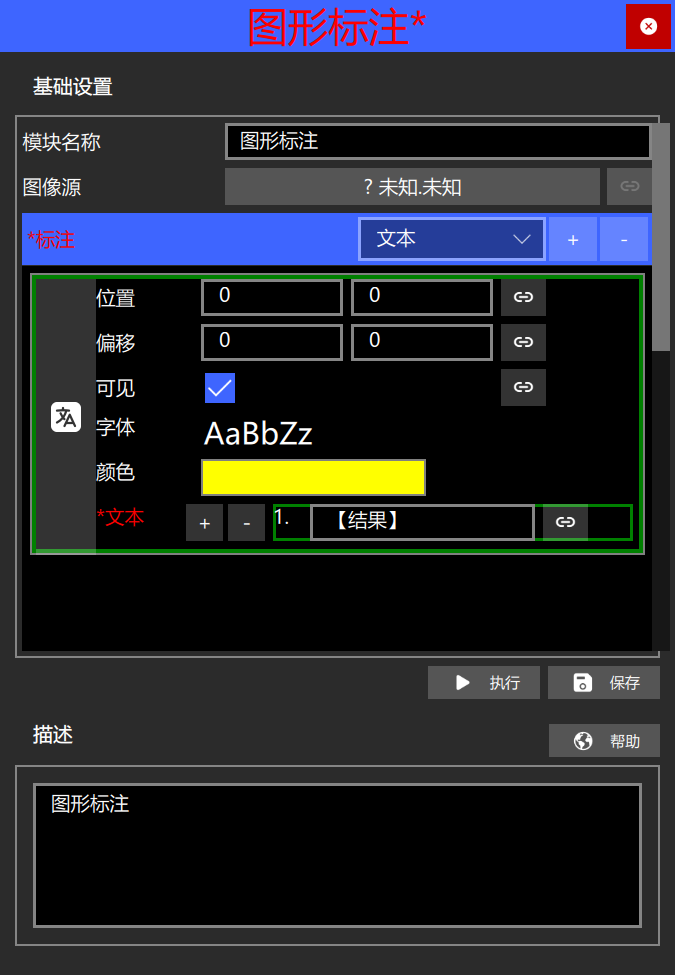

• 模块位置：输入输出-图形标注

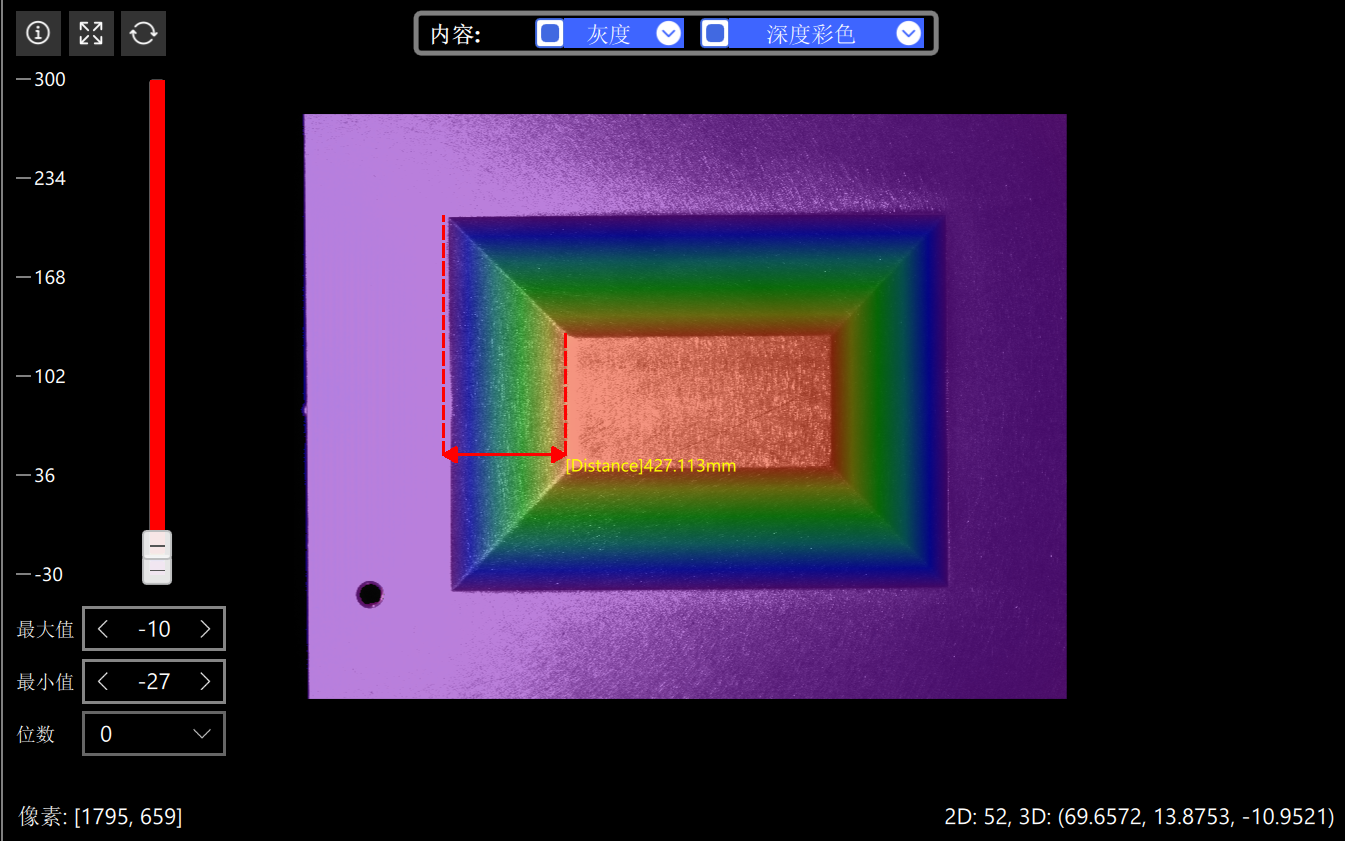

• 使用距离标注，设置完所需标注的内容后，效果展示如下：

标注类型

标注类型分为以下几部分:

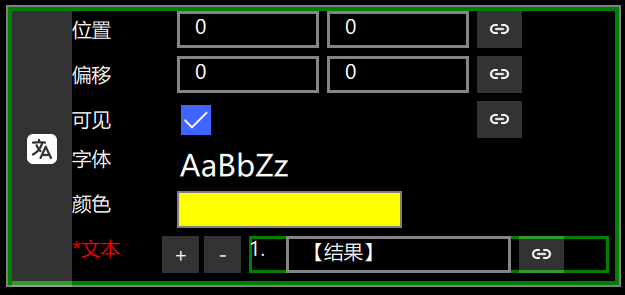

文本

• 文本类型中需输入或选择点位置，包含X坐标和Y坐标

• 可设置文本与选择位置点之间偏移距离，可设置X偏移量，Y偏移量

点

• 点类型中需输入或选择点坐标，包含X坐标和Y坐标

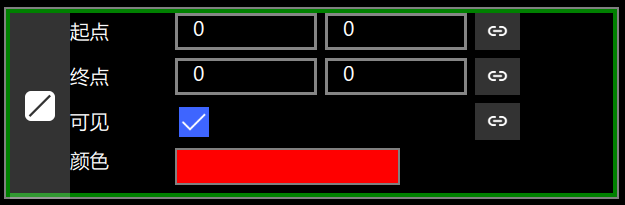

线

• 线类型中需输入或选择起点/终点，包含X坐标和Y坐标

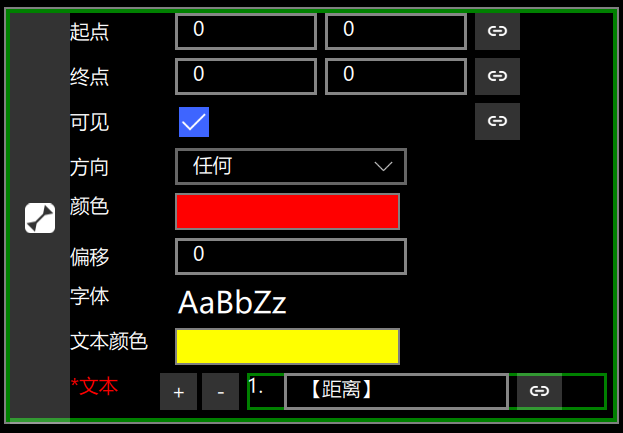

距离

• 距离类型中需输入或选择起点/终点，包含X坐标和Y坐标

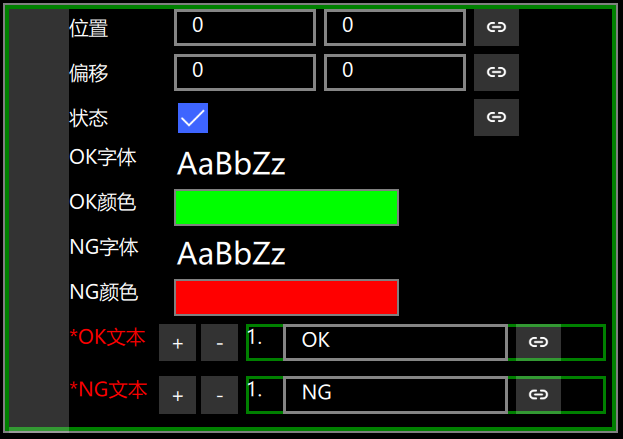

OK/NG

• OK/NG类型中需输入或选择点位置，包含X坐标和Y坐标
• 可设置ON/NG文本与选择位置点之间偏移距离，可设置X偏移量，Y偏移量

表格类型

矩阵型表格

• 矩阵型表格中需设置行列数，并输入或选择表格数据
