组合模块

功能介绍

模块位置：流程控制-组合模块

组合多个模块功能至一个模块，组合模块会生成一个子流程，双击组合模块可进入子流程。

该模块的输入输出都由用户定义，主流程中模块输出可被选中作为子流程的前置输入，子流程中模块的输出可被选中作为该组合模块的输出。

右键点击该模块可复制该模块，方便在当前流程中复用组合的功能；同时支持右键导出以及导入组合模块，方便其他流程复用。

使用场景

用于组合多个功能模块形成自定义功能模块，通过在流程图中复用，以简化流程的创建过程；

示例说明

例如需要对多个矩形物体的下边缘20组点到上边缘的距离，从而得到矩形物体宽度的统计值（均值、极差），目前没有符合此功能的接口，但又需要复用，可通过组合模块创建组合功能；

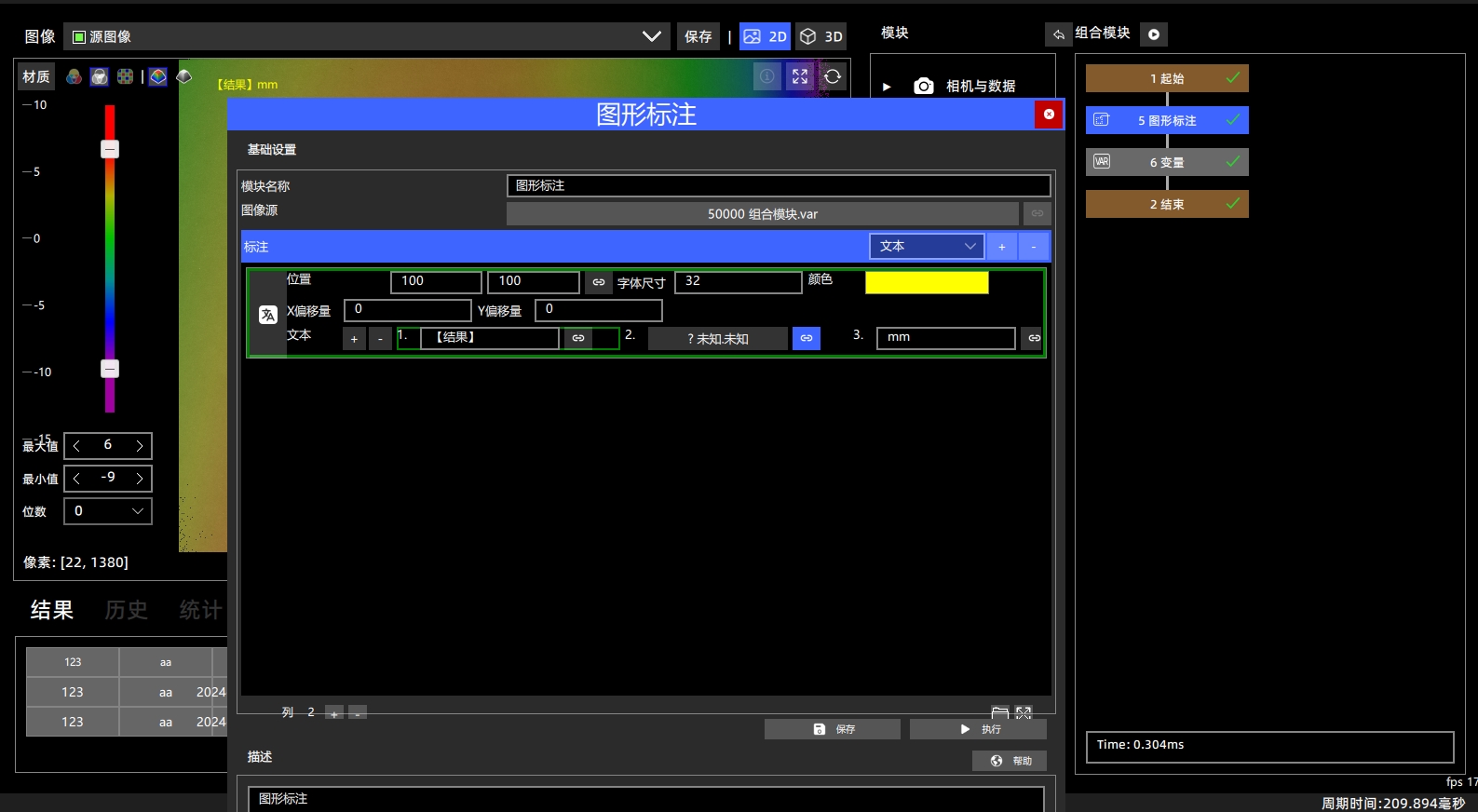

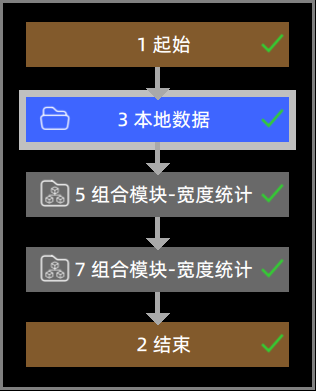

主流程	组合模块-子流程

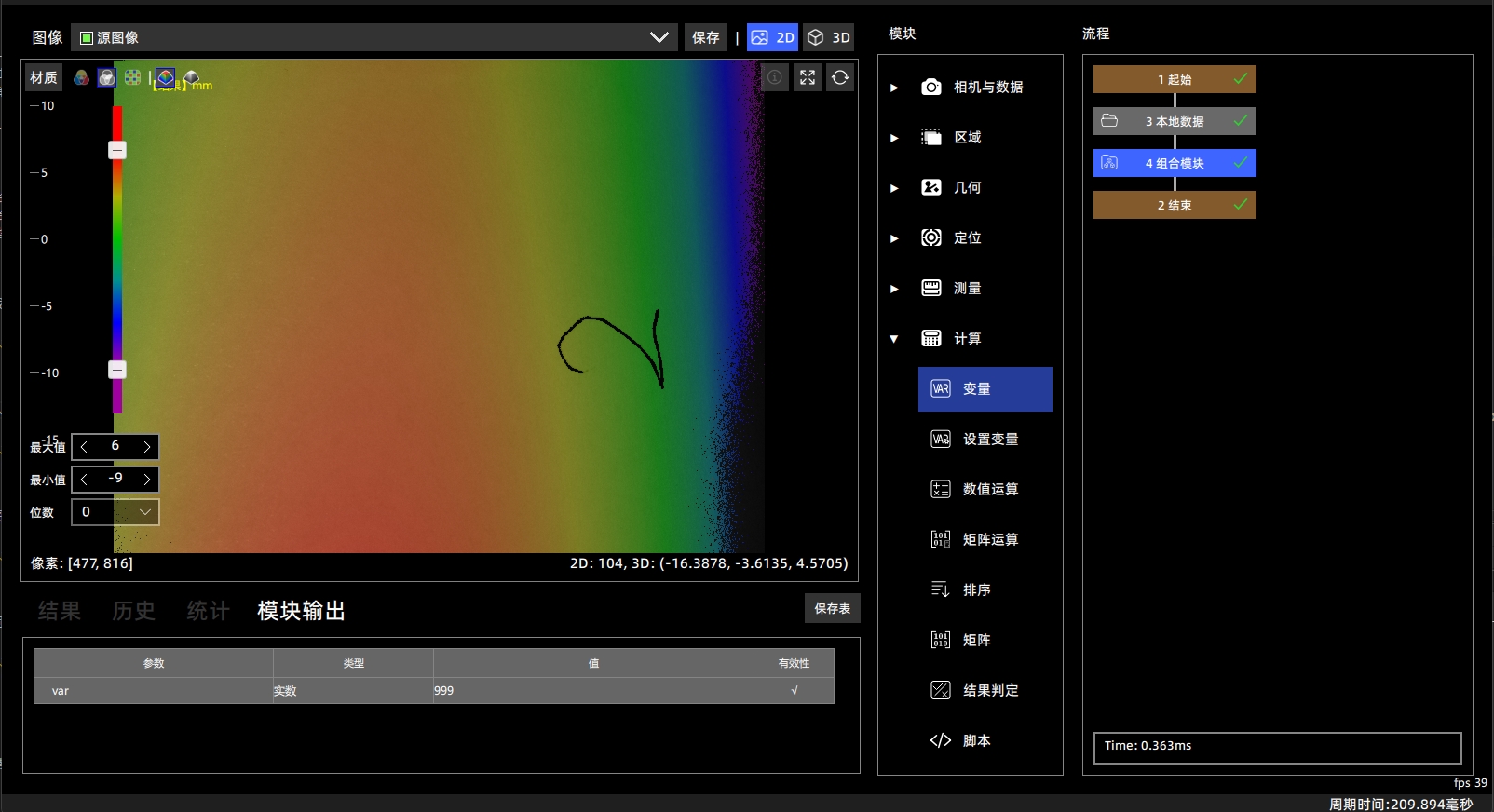

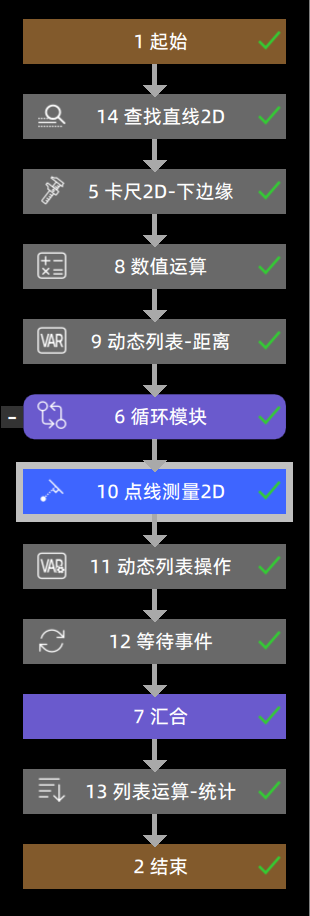

在组合模块的子流程中，首先在输入设置添加图像类型的输入（主流程本地数据读入的数据），使用查找直线2D获取矩形上边缘，使用卡尺2D获取矩形下边缘上的20个边缘点，通过循环模块实现每个下边缘点（2D点）到上边缘（2D直线）的距离测量，将测量结果追加到动态列表中，最后通过列表运算对计算结果进行统计，通过组合模块的显示与输出编辑-输出添加列表运算的均值和极差两个实数输出，即可输出统计结果到主分支；

组合模块创建好以后，可通过复制或先导出后导入的方式进行复用；如7 组合模块2由复制产生，仅调整了上下边缘测量区域，其余模块设置不需要修改，即可直接输出目标被测物的测量统计结果；

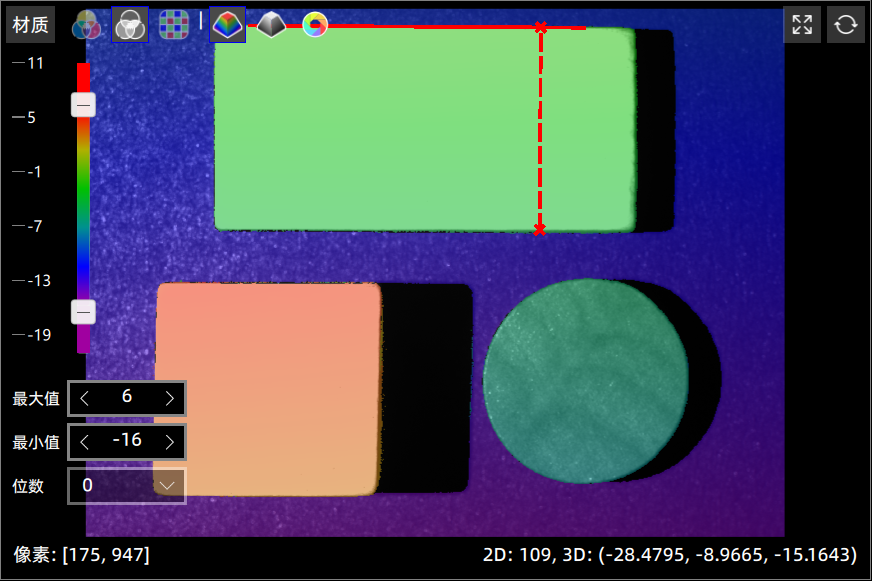

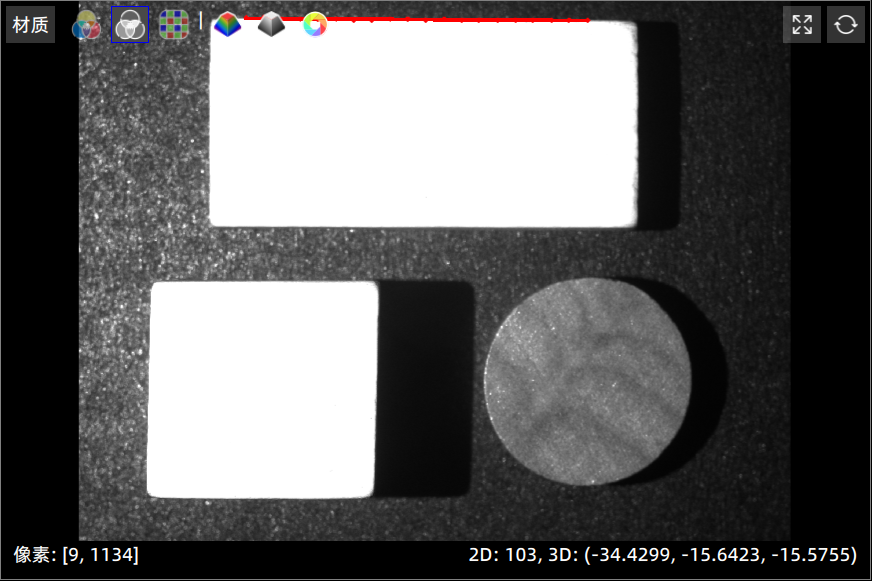

拟合上边缘（5 组合模块）	测量宽度（5 组合模块）

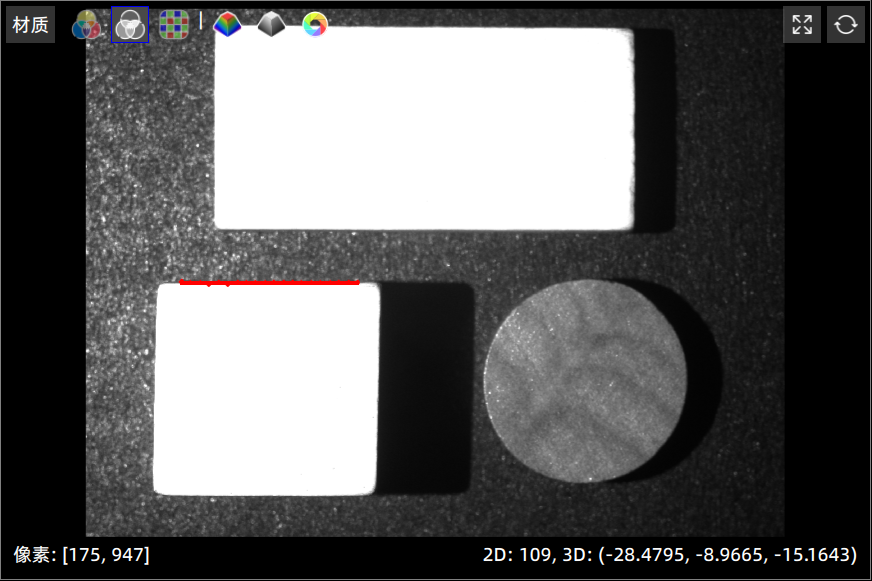

拟合上边缘（7 组合模块2）	测量宽度（7 组合模块2）

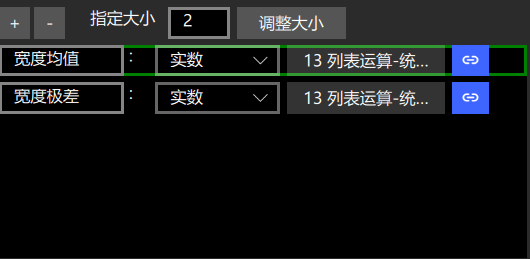

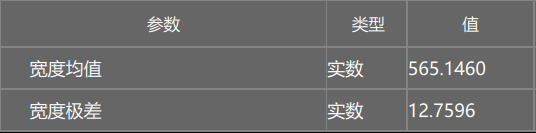

组合模块输出设置（5 组合模块2）	测量结果（5 组合模块2）

输入

输入	类型	说明
输入	/	主流程中模块输出可被选中作为子流程的前置输入，支持整数、实数、布尔值、文本等常见数据类型。

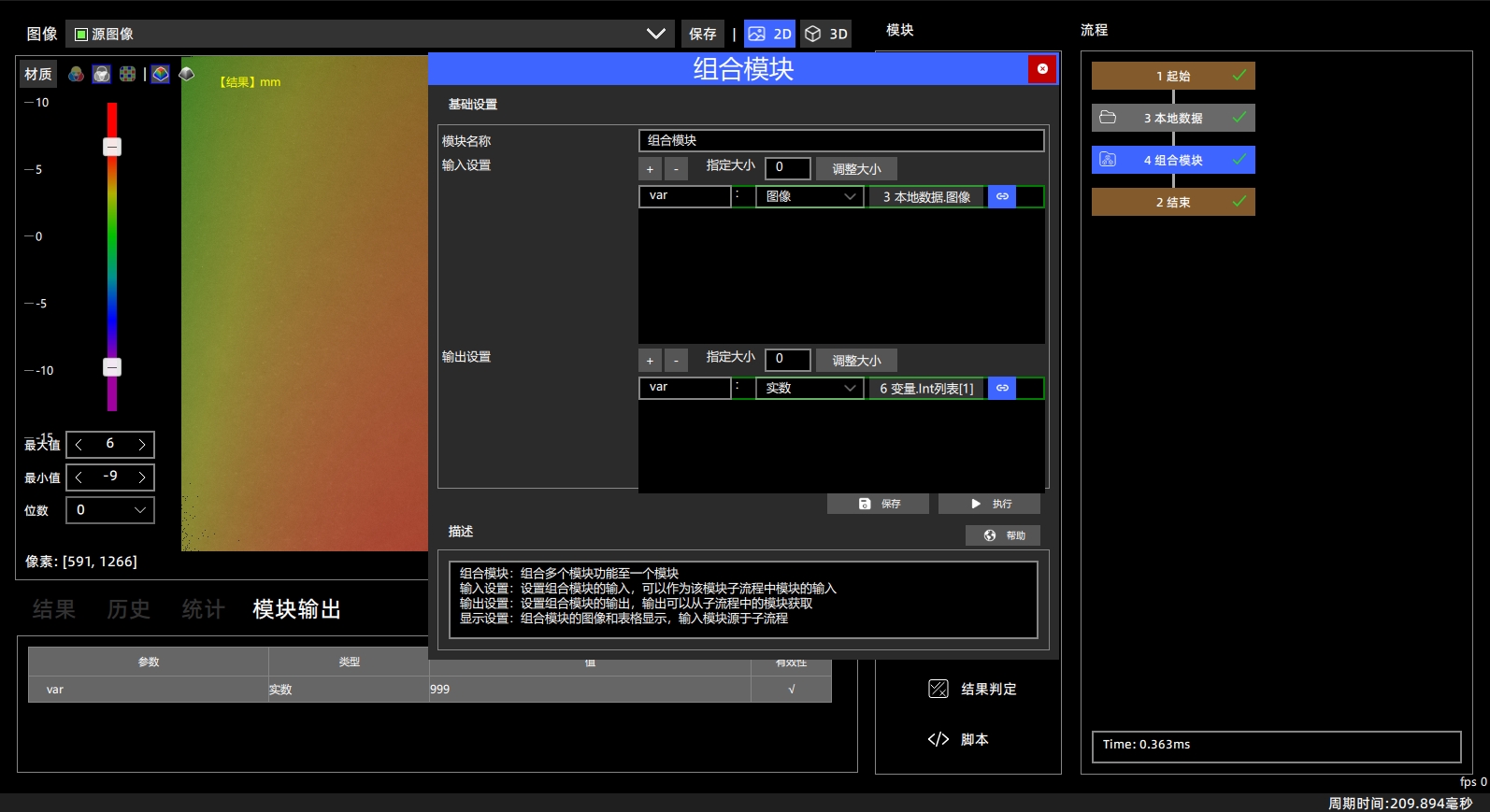

显示与输出编辑

显示

显示设置

组合模块的图像和表格显示，支持选择子流程中模块，显示其图像和表格内容。

输出

输出列表

子流程中模块的输出可被选中作为该组合模块的输出，支持整数、实数、布尔值、文本等常见数据类型。

输出

输出	类型	默认启用	额外启用条件	说明
输出变量名	输出类型	是	/	变量名和输出类型由显示与输出编辑页输出列表控制
...	/	是	/	...
...	/	是	/	...
...	/	是	/	输出个数 由显示与输出编辑页输出列表控制
