卡尺2D
功能介绍
卡尺工具是一种测量目标对象的宽度，边缘的位置、特征或边缘对的位置和边缘对之间距离的视觉工具。 卡尺工具需要使用者明确期望测量或是定位的大致区域，目标对象或是边缘的特性等。
模块位置：几何-卡尺2D
使用说明
参数说明
- 图像源：输入图像
- 区域：输入区域
- 模式：可选单边缘或边缘对
- 单边缘：可以检测指定区域内的边缘位置，可用于定位、计数和判断有无等。
- 边缘对：可以检测指定区域内的边缘间距。
- 极性：任何，白到黑，黑到白
- 卷积核尺寸：范围[1,31],用来增强边缘抑制噪声

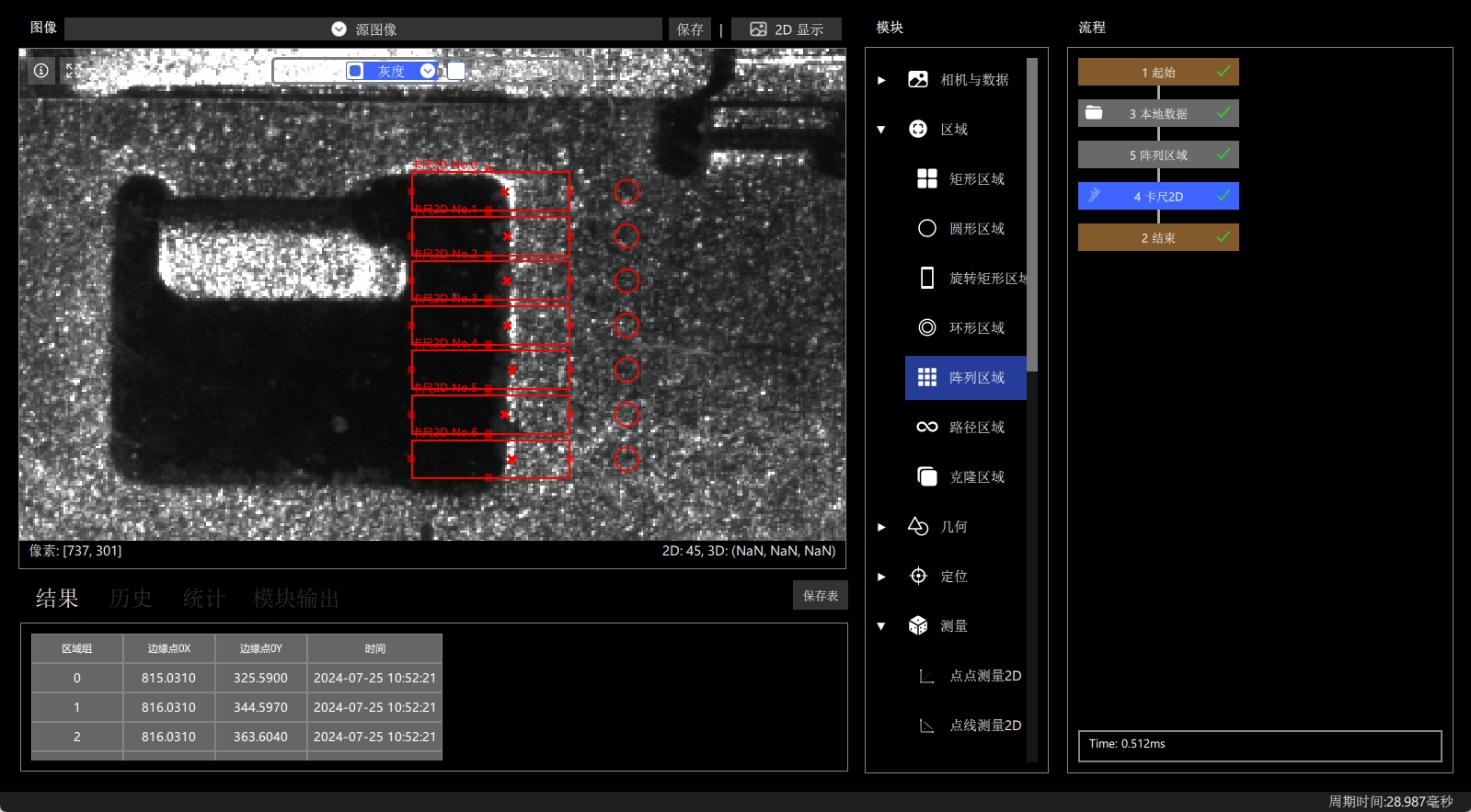

案例流程

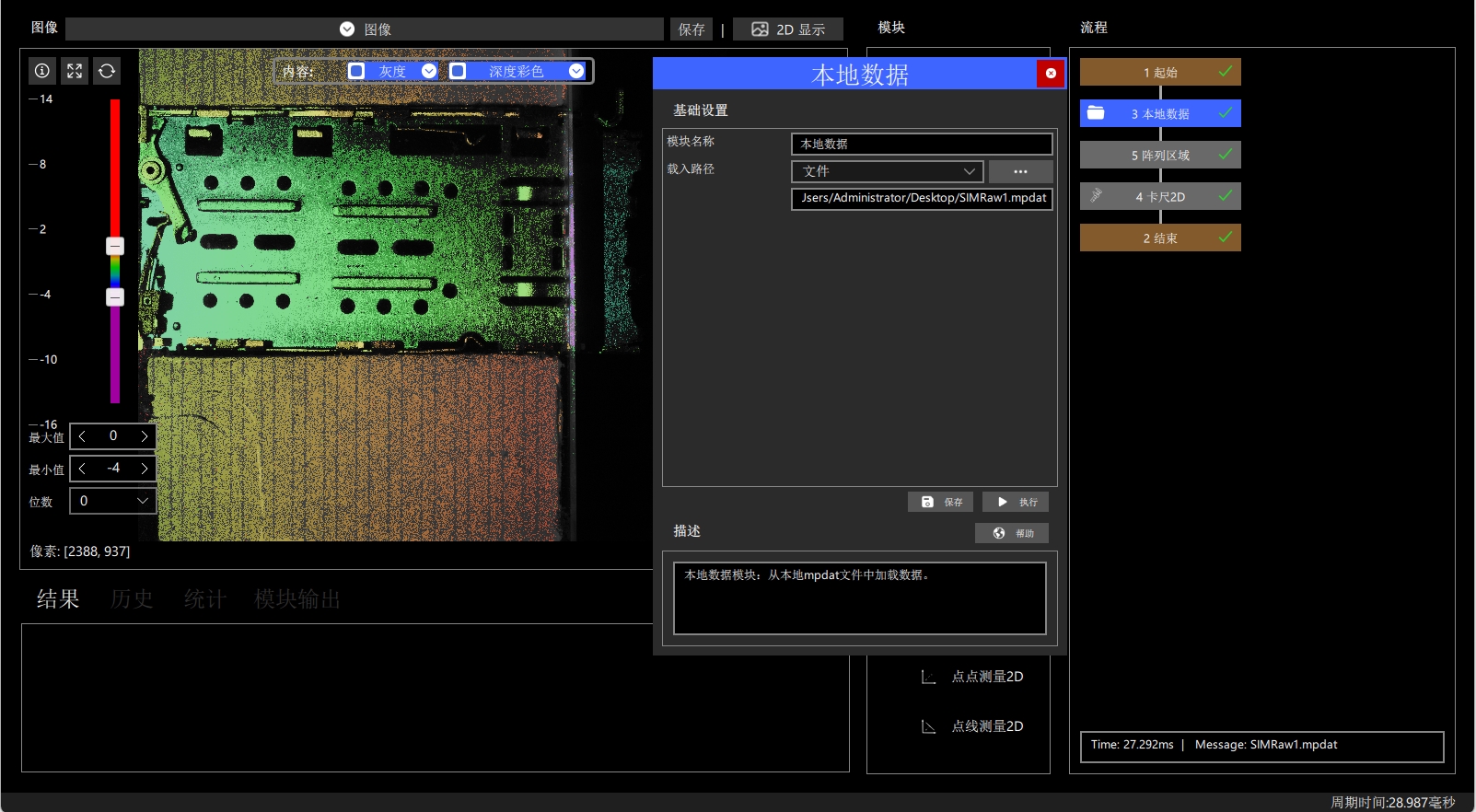

- 获取源数据，可以选择相机或者加载本地数据

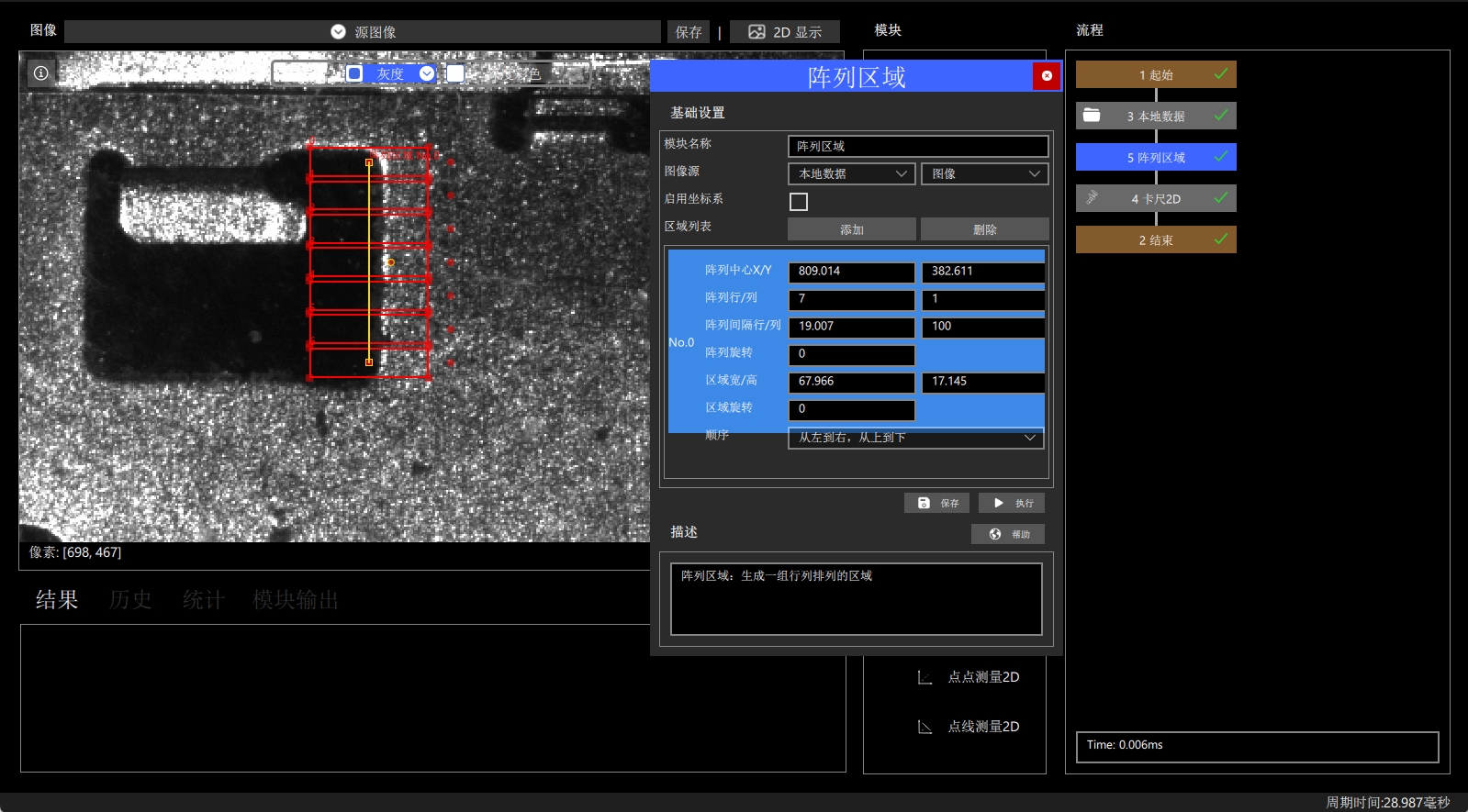

- 使用矩形区域模块来选择检测边缘位置（也可以选择其他类型的区域，例如旋转矩形区域等）

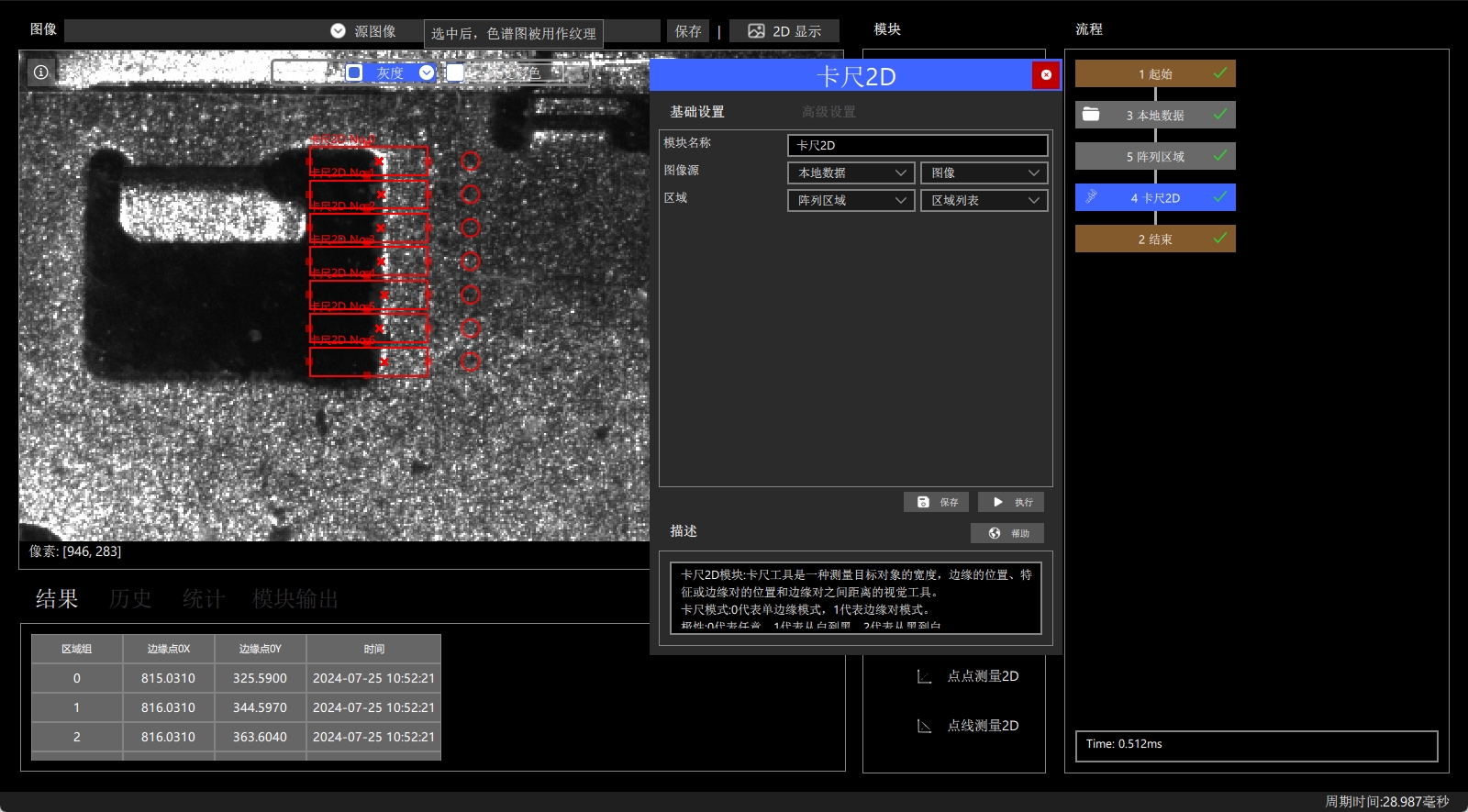

- 由选定区域的数据得到边缘位置
信息
上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
