旋转立方体区域

功能介绍

创建旋转立方体区域，可在3D视图中对目标3D点设置设置感兴趣区域

模块位置：区域-旋转立方体区域

使用说明

参数说明

• 输入数据：区域对应的数据，用于调整区域到目标区域
• 3D区域列表：可添加或删除鼠标选中的区域

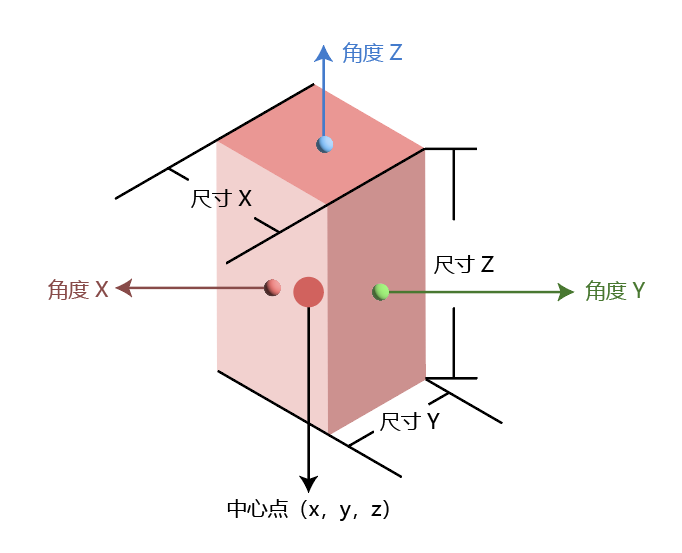

• 中心点X/Y/Z：中心点坐标 x y z；也可以通过鼠标拖动改变区域位置
• 尺寸X/Y/Z：立方体在未旋转时沿坐标轴 x y z方向的尺寸；也可以通过鼠标拖动调整区域尺寸
• 角度X/Y/Z：立方体绕坐标轴 x y z旋转的角度；也可以通过鼠标拖动调整区域尺寸
• 高级设置 - 裁切数据使能：是否将输入数据处于区域中的数据进行裁切，生成新的点云数据
• 高级设置 - 点分辨率： 设置裁切点时图像边缘的精度；值较小时裁切数据耗时更长，但在区域边缘数据裁切更精确

案例流程

1. 获取源数据，可以选择相机或者加载本地数据

2. 添加旋转立方体区域，调整旋转立方体位置到目标区域，启用高级设置-裁切数据使能，执行旋转立方体模块，查看输出点云

信息

上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
