GenI相机(Beta阶段)

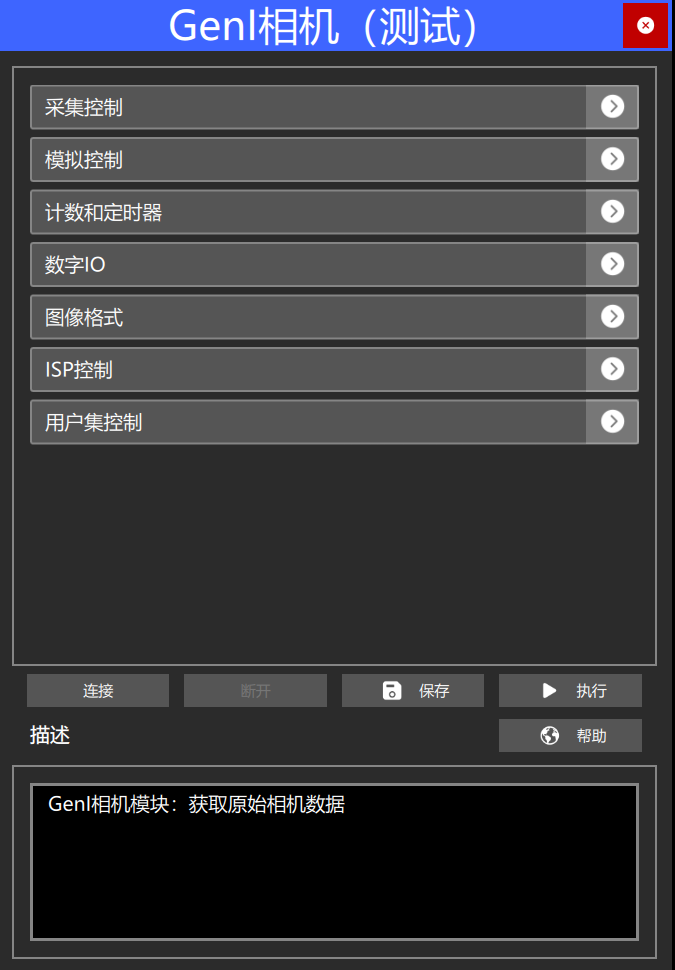

操作GenI相机模块设置界面如下图：

moduleimage

该模块支持GeniCam协议下网口和USB3.0接口相机连接，当使用该模块连接USB3.0相机时，需使用外部USB驱动，以使相机能适配该模块接口。 模块的设置界面分为七个部分，分别为采集控制、模拟控制、计数和定时器、数字IO、图像格式、ISP控制和用户集控制。

采集控制​

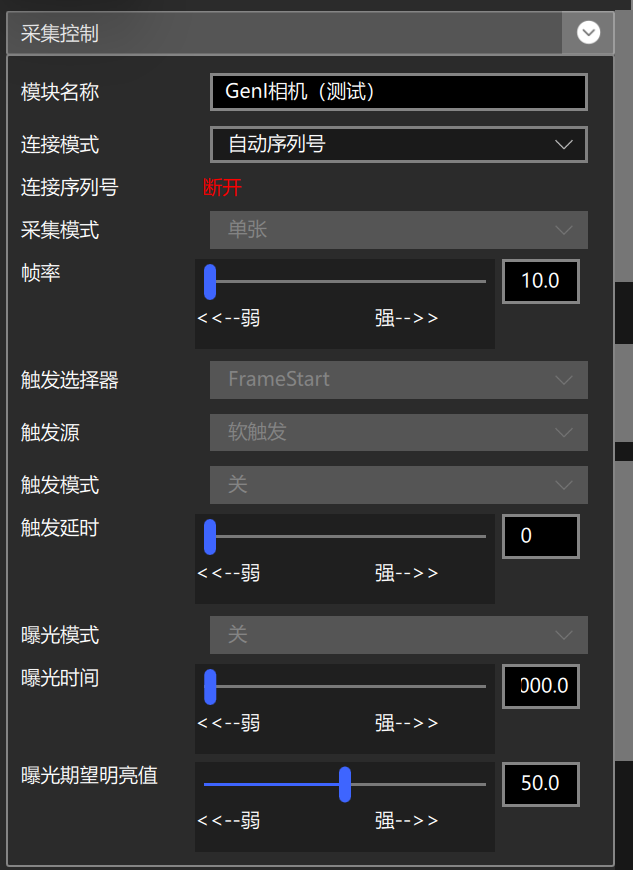

采集控制部分包含模块名称、连接模式、采集模式、帧率、触发选择器、触发源、触发模式、触发延时、曝光模式、曝光时间、曝光期望明亮值等功能，对应设置界面如下图:

acquisitioncontrol

  • 连接模式可选自动选列号和手动序列号两种，自动选列号模式下，模块会自动识别相机并连接，手动序列号模式下，需输入相机序列号，并点击连接按钮连接相机。
  • 采集模式分为连续采集、单帧采集、多帧采集三种，连续采集模式下，相机会持续不断的采集图像；单帧采集模式下，相机只会采集一次图像； 多帧采集模式下，相机会连续采集多帧图像。
  • 帧率表示相机的采集帧率，可设置浮点数型数值。
  • 触发选择器可选择帧触发和行触发两种方式，帧触发下，相机只会在接收到触发信号后采集图像；行触发下，相机会在接收到触发信号后采集一整行图像。
  • 触发源可选择软件触发、硬件触发两种方式。
    软件触发下，相机会在接收到触发信号后立即采集图像。
    硬件触发下，相机会等待接收到Line1或Line2等信号后，再采集图像。
    Line1和Line2信号由外部连接的TTL或CMOS触发器产生。
  • 触发模式可选择开启和关闭两种方式，开启模式下，相机会一直等待接收到触发信号；关闭模式下，相机不会接收到触发信号。
  • 触发延时表示相机接收到触发信号后，需要等待多长时间后再采集图像，单位为微秒。
  • 曝光时间表示相机的曝光时间，单位为微秒。
  • 曝光期望明亮值表示通过调整曝光参数，使得拍摄的图像达到理想的亮度。

模拟控制​

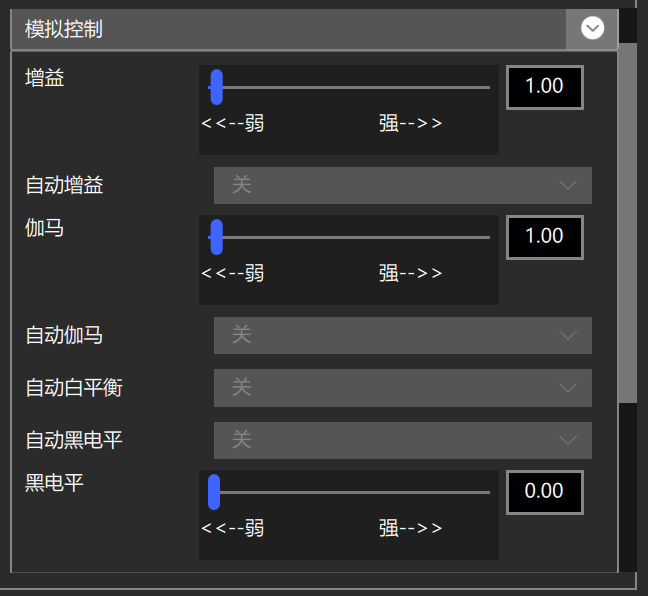

模拟控制部分包含增益、自动增益、伽马、自动伽马、自动白平衡、黑电平、自动黑电平等功能，对应设置界面如下图:

analogcontrol

  • 手动增益和自动增益可设置相机的增益值，增益值越大，图像对比度和亮度会增加，但噪声也会变多。
  • 手动伽马和自动伽马可设置相机的伽马值，伽马值越大，图像对比度会增加，但亮度会降低。
  • 自动白平衡分为单次、连续两种模式，白平衡会自动调整颜色通道的亮度，使图像颜色平衡。
  • 黑电平和自动黑电平可设置相机的黑电平值，黑电平值越小，图像亮度会增加，但图像会出现黑边。

计数和定时器​

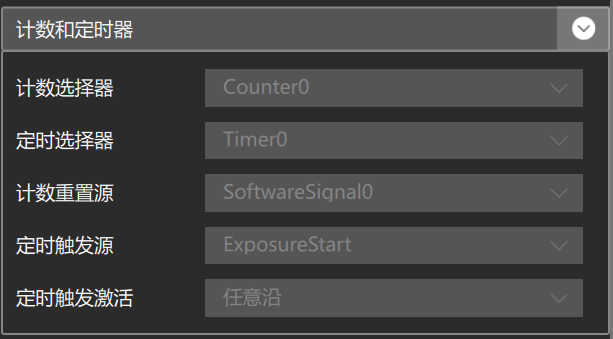

计数和定时器部分包含计数选择器、定时选择器、计数重置源、定时触发源、定时触发激活等功能，对应设置界面如下图:

counterandtimer

  • 计数选择器可选择相机的计数器，计数器可以用来记录图像的数量，或用来触发某些事件。
  • 定时选择器可选择相机的定时器，定时器可以用来设置时间间隔，或用来触发某些事件。
  • 计数重置源可选择相机的计数器重置源，计数器重置源可以用来重置计数器的值。
  • 定时触发源可选择相机的定时器触发源，定时器触发源可以用来触发定时器。
  • 定时触发激活可选择相机的定时器触发激活方式，定时器触发激活可以用来设置定时器的触发方式。

数字IO​

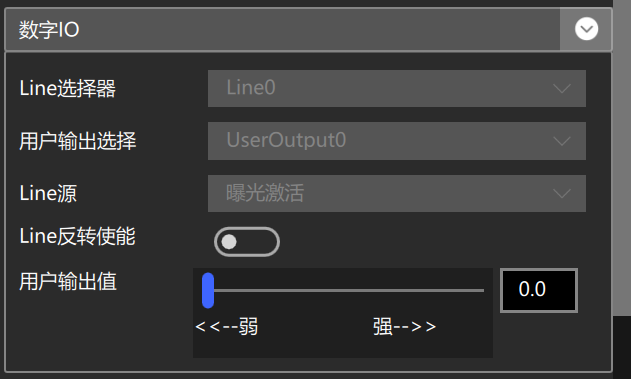

数字IO部分包含Line选择器、用户输出选择、Line源、Line反转使能、用户输出值等功能，对应设置界面如下图:

digitalio

  • Line选择器可选择相机的硬触发信号。
  • 用户输出选择可选择相机的用户输出集。
  • Line源可选择相机的硬触发信号来源。
  • Line反转使能可选择是否使相机触发信号反转。
  • 用户输出值可设置相机的用户输出。

图像格式​

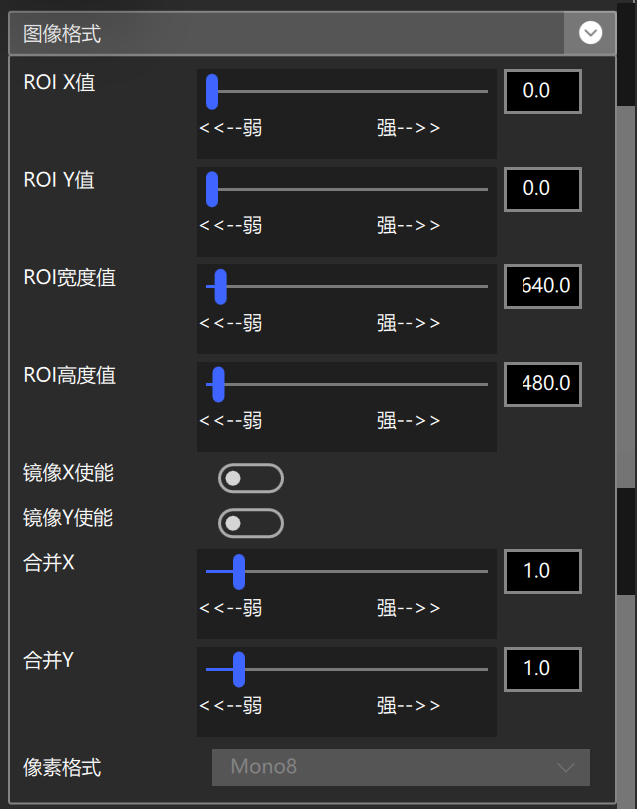

图像格式部分包含ROI X值、ROI Y值、ROI宽度、ROI高度、镜像X或Y使能、合并X或Y值、像素格式等功能，对应设置界面如下图:

imageformat

  • ROI X值和ROI Y值可设置相机的ROI区域的起始坐标。
  • ROI宽度和ROI高度可设置相机的ROI区域的宽度和高度。
  • 镜像X或Y使能可选择是否镜像图像的X或Y轴。
  • 合并X或Y值可设置相机的合并值，合并值越大，图像的分辨率会降低。
  • 像素格式可选择相机的像素格式，像素格式可以用来设置图像的图像格式。

ISP控制​

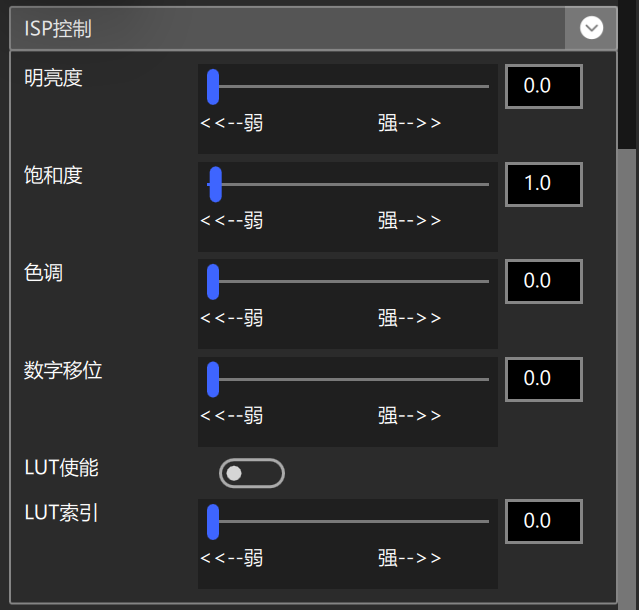

ISP控制部分包含明亮度、饱和度、色调、数字移位、LUT使能、LUT索引等功能，对应设置界面如下图:

ispcontrol

  • 明亮度和饱和度可设置相机的图像的明暗程度和色彩纯度。
  • 色调可设置相机图像的颜色总体倾向。
  • 数字移位可以数字方式设置相机图像的像素位置。
  • LUT使能可选择是否使能查找表。
  • LUT索引可设置查找表的索引值。

用户集控制​

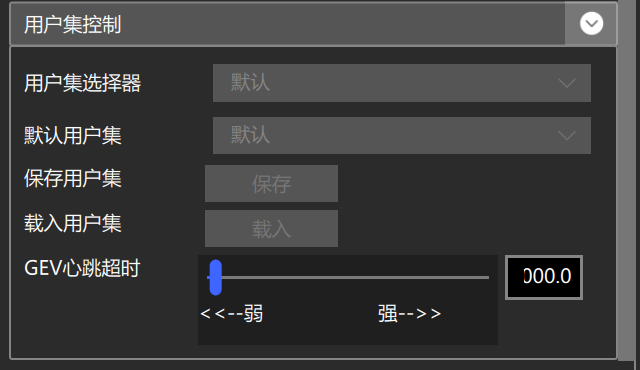

用户集控制部分包含用户集选择器、默认用户集、保存用户集、载入用户集、GEV心跳超时等功能，当相机为网口相机时，会出现相机对应的ip地址、端口号、gateway地址等信息，对应设置界面如下图:

usersetcontrol

  • 用户集选择器可选择相机的用户集。
  • 默认用户集可选择相机的默认用户集。
  • 保存用户集可保存相机的当前用户集。
  • 载入用户集可载入相机当前选择的用户集。
  • GEV心跳超时可设置相机的心跳超时时间。
