多平面交点

简介

可以方便迅速的计算出多个平面两两相交与公共面的交点 此模块的计算逻辑为：例如：

公共面: E; 其它平面: [A,B,C,D]; 选择三个面相交:[ABE,BCE,CDE,DAE]

这样就会输入四个交点。

模块位置：测量-多平面交点

设置参数

• 图像源：输入图像
• 公共面：输入的公共面
• 其他平面：输入的其他其他平面

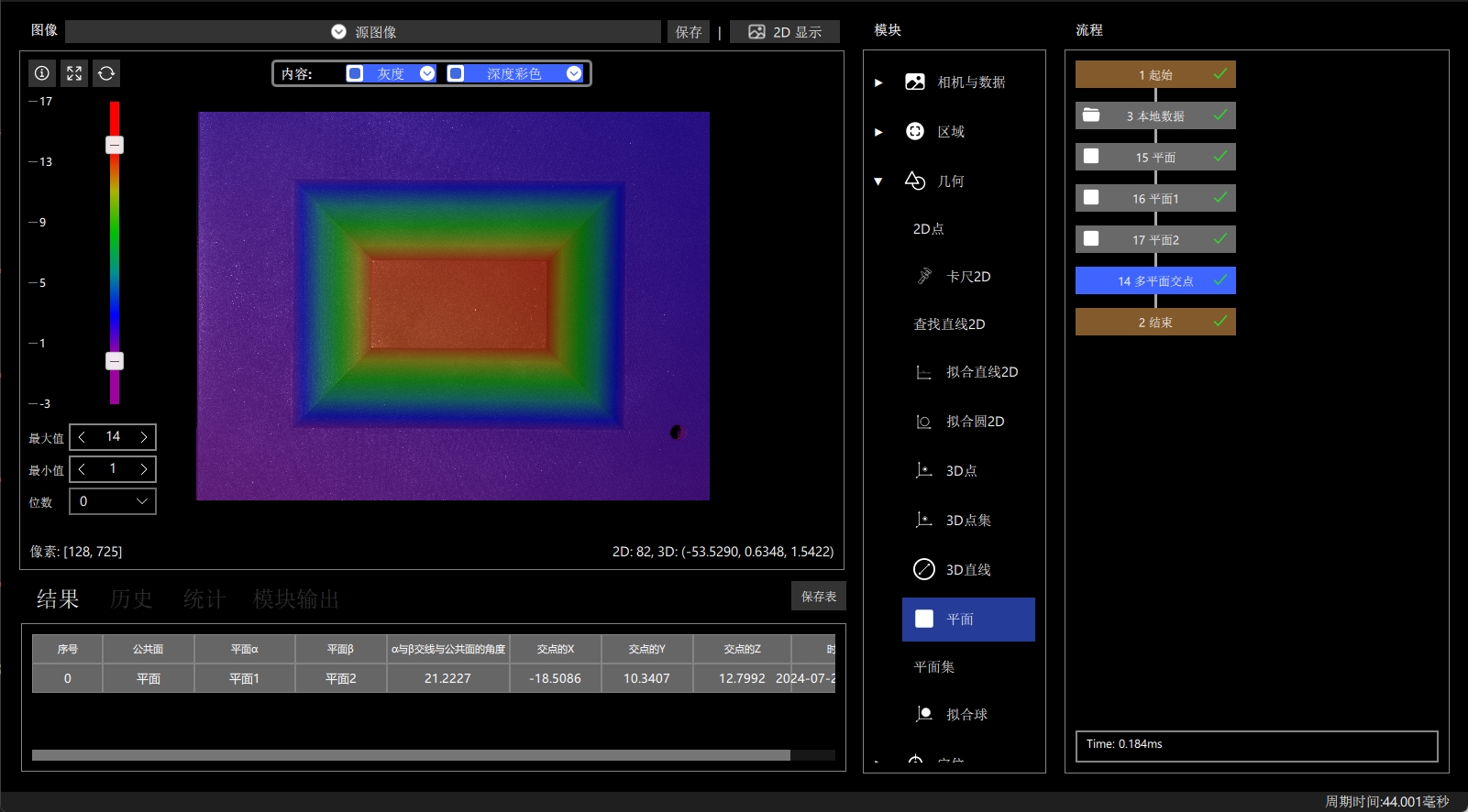

案例流程

主要分为 4 个步骤：

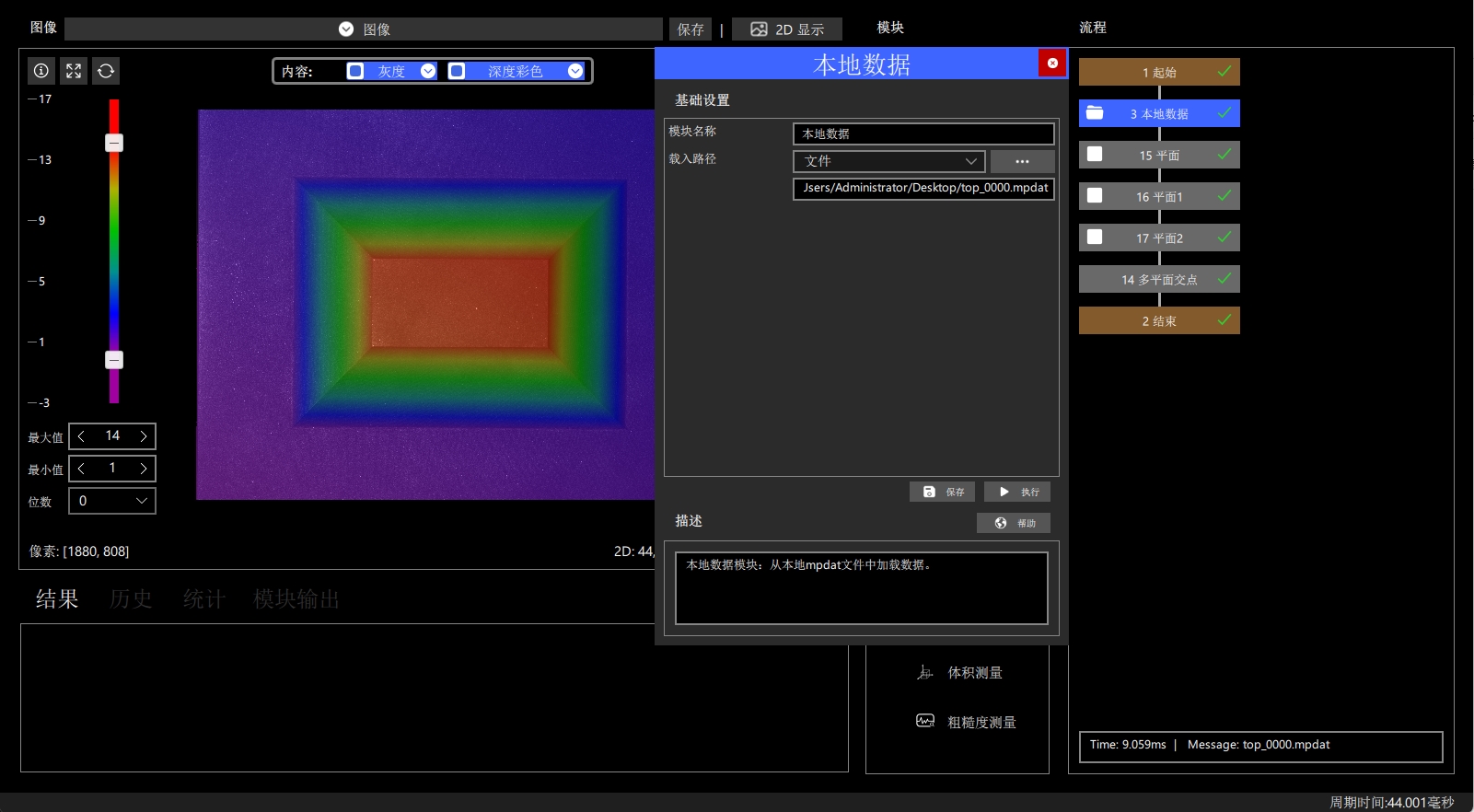

1. 获取源数据，可以选择相机或者加载本地数据

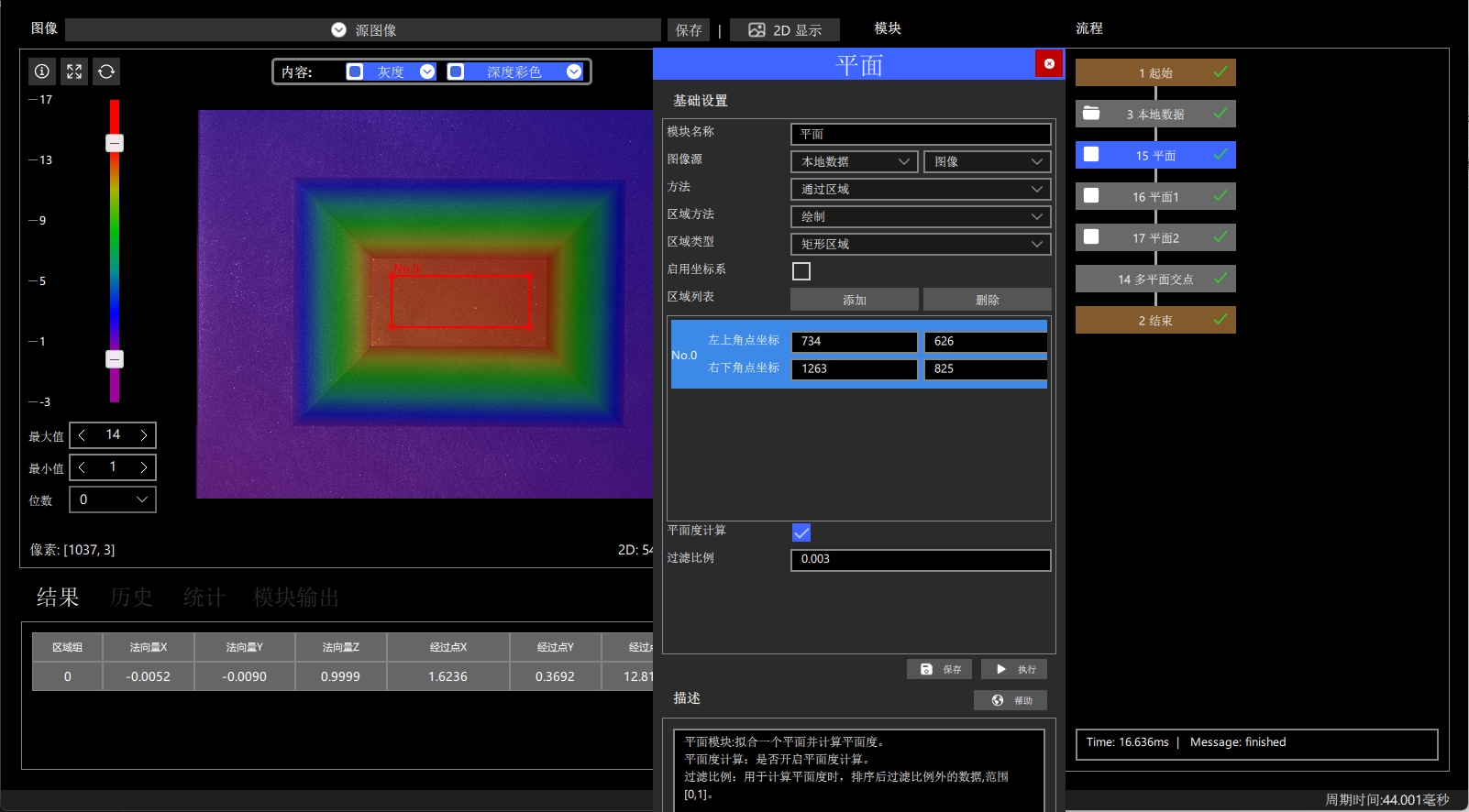

2. 使用平面模块生成公共面

3. 使用平面模块生成两个其他的面

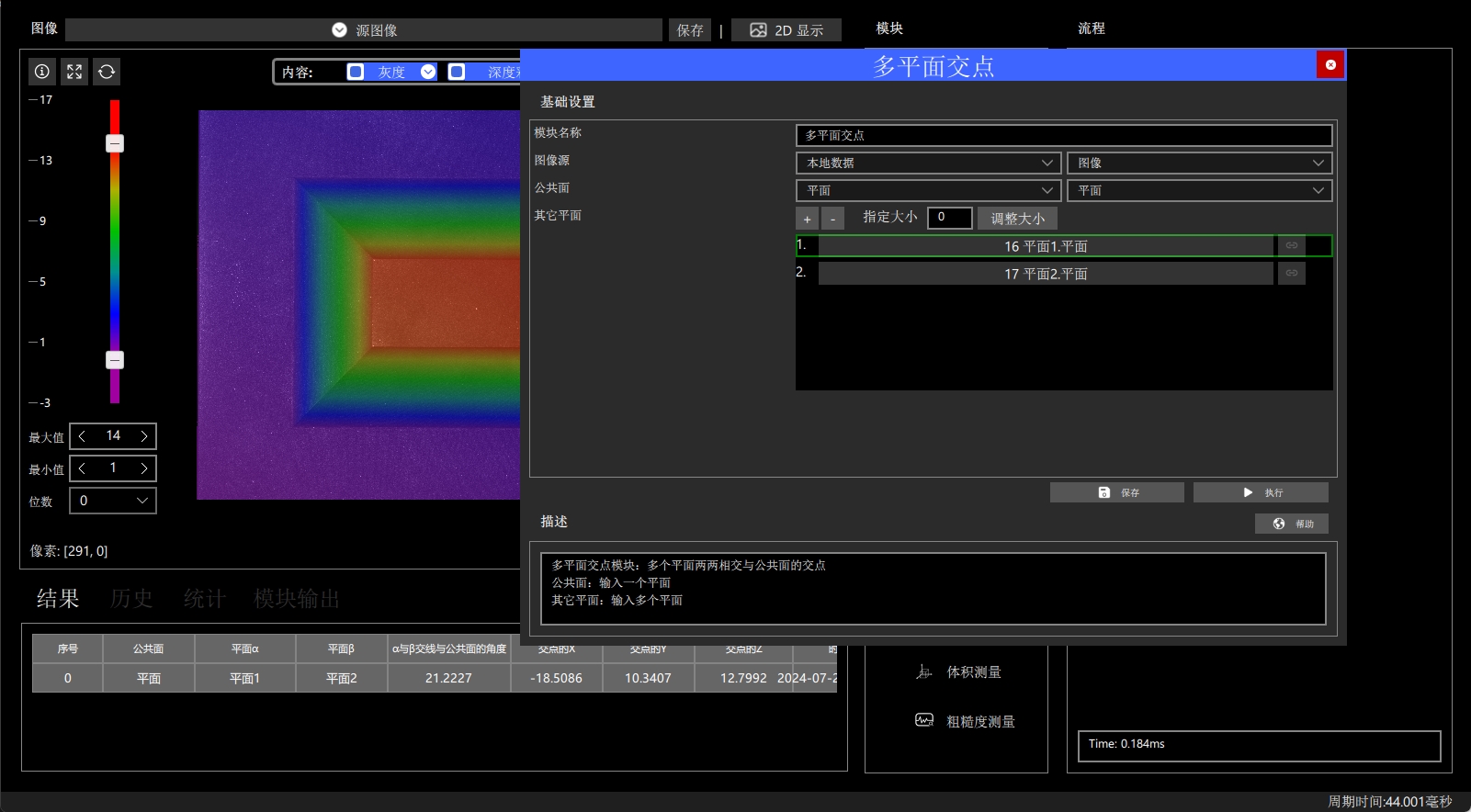

4. 使用多平面交点测量

信息

上面的流程仅作为参考，实际根据不同应用场景的需求进行修改
